建筑施工扣件式脚手架规范JGJ130-2011VIP免费

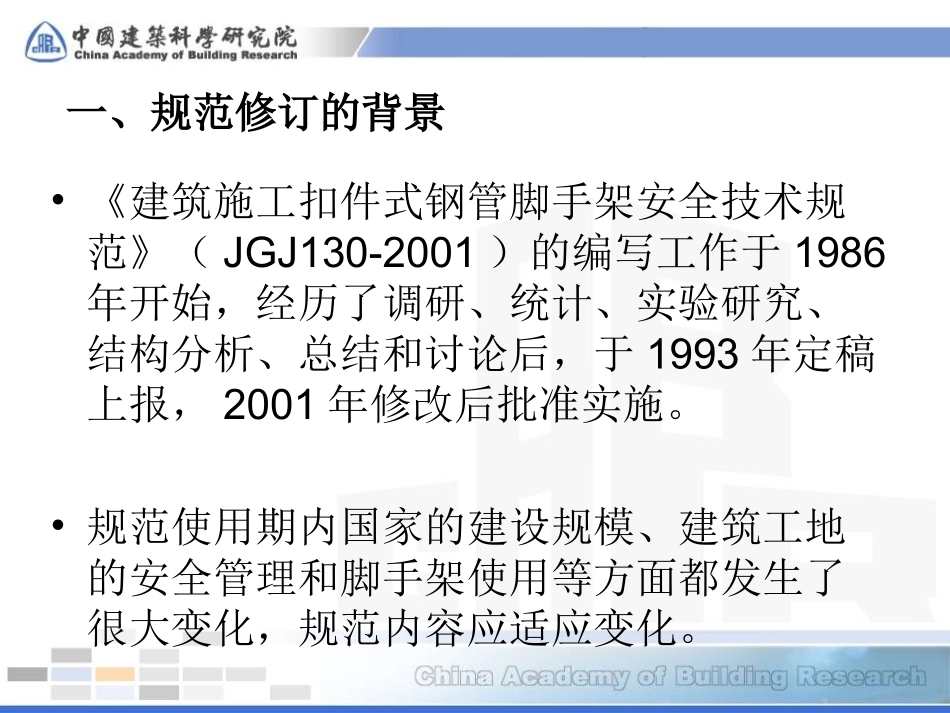

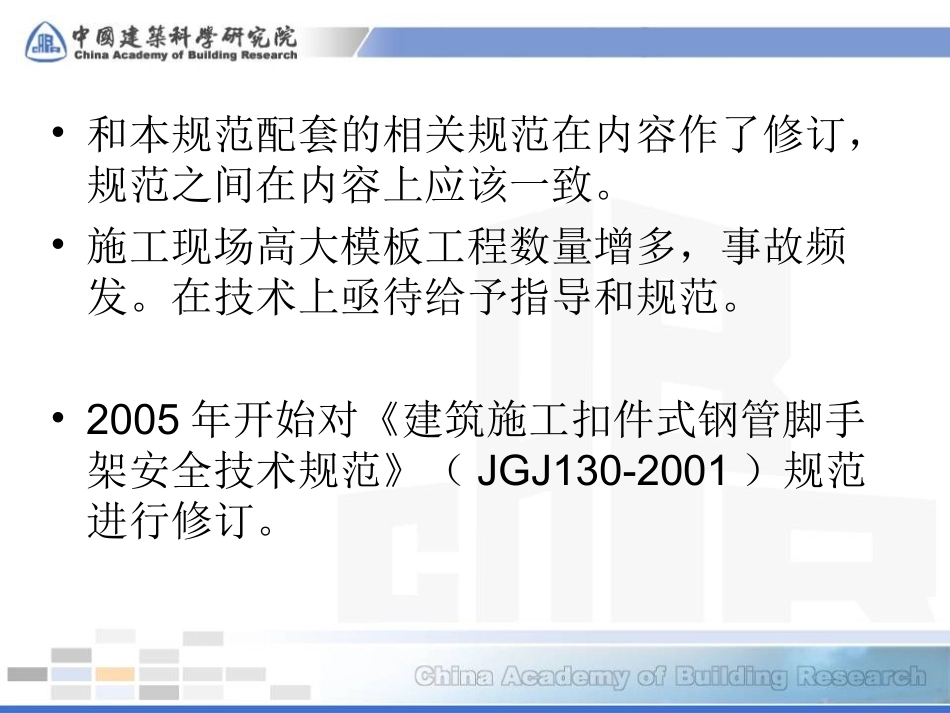

《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）宣讲稿杨志勇电话：010-6451776513911732397信箱:16855002@qq.com中国建筑科学研究院一、规范修订的背景•《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。•规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。•和本规范配套的相关规范在内容作了修订，规范之间在内容上应该一致。•施工现场高大模板工程数量增多，事故频发。在技术上亟待给予指导和规范。•2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范进行修订。二、本次规范修订的主要内容修订了钢管的规格。取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T21835-2008），将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6，每根钢管的最大质量不应大于25.8kg。脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。对钢管壁厚的下差限制更严格。将原规定壁厚下差为0.5mm改为0.36mm。当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。冲压钢脚手板、木脚手板、竹串片脚手板与竹芭脚手板自重标准值，宜按表4.2.1-1取用。表4.2.1-1脚手板自重标准值类别标准值（kN/m2）冲压钢脚手板竹串片脚手板木脚手板竹芭脚手板（原规范提过，但没重量）0.300.350.350.10表4.2.1-2栏杆、挡脚板自重标准值类别标准值（kN/m）栏杆、冲压钢脚手板挡板栏杆、竹串片脚手板挡板栏杆、木脚手板挡板0.11（0.16）0.14（0.17）0.14（0.17）单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定，且不应低于表4.2.2的规定。表4.2.2施工均布荷载标准值类别标准值（kN/m2）装修脚手架混凝土、砌筑结构脚手架轻型钢结构及空间网格结构脚手架普通钢结构脚手架2.03.02.03.0注：斜道上的施工均布荷载标准值不应低于2.0kN/m2。当在双排脚手架上同时有2个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值总和不得超过5.0kN/㎡。支模、粉刷、砌墙等各工种进行立体交叉作业时,不得在同一垂直方向上操作,下层作业的位置,必须处于上层高度确定的可能坠落的范围之外.不符合以上条件时,应设置安全防护层.摘自《建筑施工高处作业安全技术规范》JGJ80－912009年3月24日，位于江苏镇江闹市区一幢6层楼脚手架突然坍塌，造成正在拆楼改造的工人1死3伤。事故原因主要是因为工人将拆下的废弃物堆积在脚手架上，堆积物过于沉重，加上砸墙时造成脚手架晃动，导致脚手架被压趴。双管立杆脚手架由于经济性不好，很少使用，本次修订中予以取消。单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。（单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。）•柔性连墙件的做法粗糙，可靠性差，本次修订中予以取消。规定脚手架高度不宜超过50m的依据：1根据国内几十年的实践经验及对国内脚手架的调查，立杆采用单管的落地脚手架一般在50m以下。当需要的搭设高度大于50m时，一般都比较慎重地采用了加强措施，如采用双管立杆、分段卸荷、分段搭设等方法。国内在脚手架的分段搭设、分段卸荷方面已经积累了许多可靠、行之有效的方法和经验。2从经济方面考虑。搭设高度超过50m时，钢管、扣件的周转使用率降低，脚手架的地基基础处理费用也会增加。3参考国外的经验。美国、日本、德国等也限制落地脚手架的搭设高度：如美国为50m，德国为60m．日本为45m等。与建筑结构荷载规范的内容统一。将作用于脚手架上的水平风荷载标准值的计算公式wk=０.７μz·μs·w0（w0取n=50的值）修改为：wk=μz·μs·w0wk——风荷载标准值（kN/m2）；μz——风压高度变化系数，应按现行国家...
