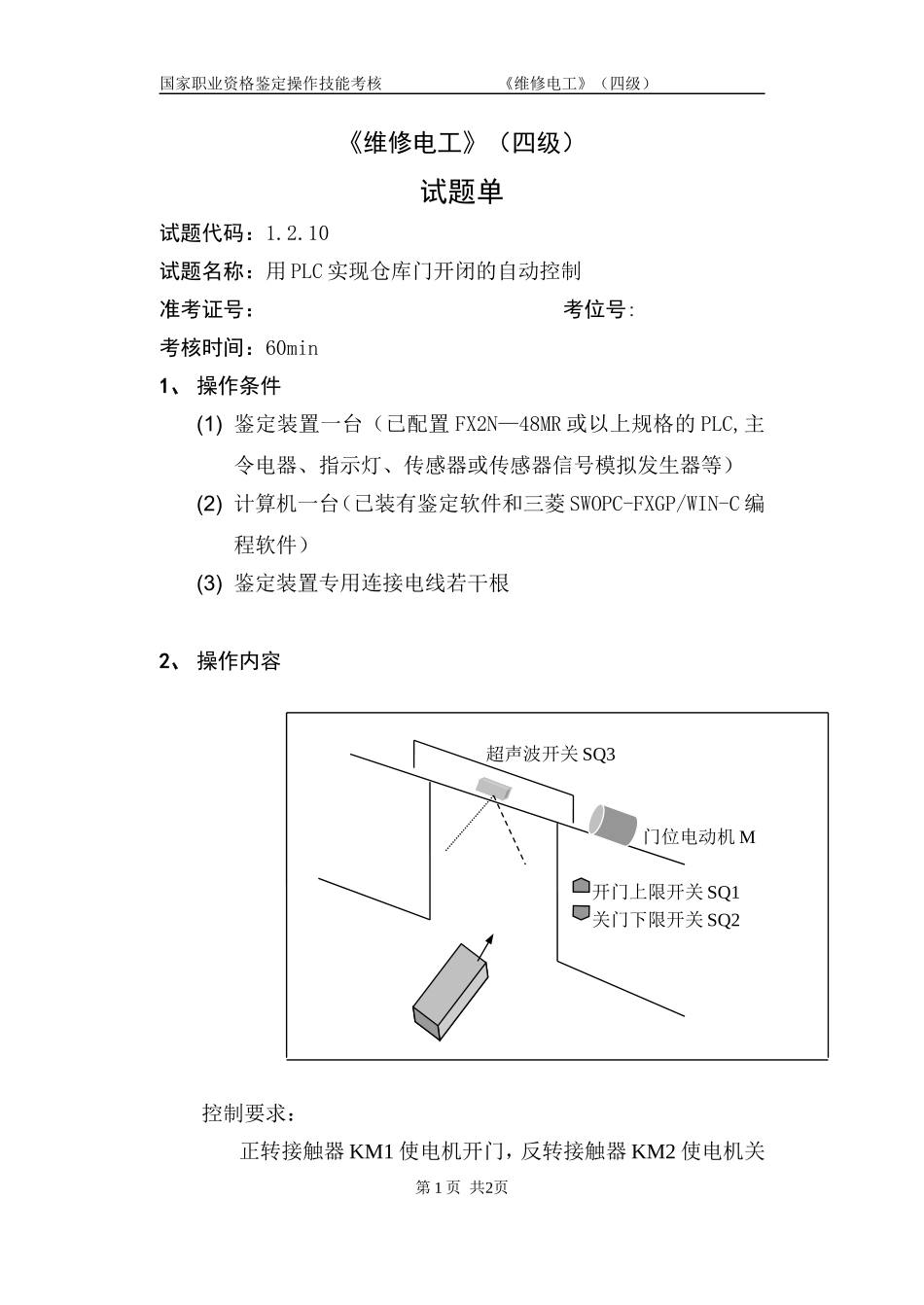

国家职业资格鉴定操作技能考核《维修电工》(四级)《维修电工》(四级)试题单试题代码:1.2.10试题名称:用PLC实现仓库门开闭的自动控制准考证号:考位号:考核时间:60min1、操作条件(1)鉴定装置一台(已配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等)(2)计算机一台(已装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件)(3)鉴定装置专用连接电线若干根2、操作内容超声波开关SQ3门位电动机M开门上限开关SQ1关门下限开关SQ2控制要求:正转接触器KM1使电机开门,反转接触器KM2使电机关第1页共2页国家职业资格鉴定操作技能考核《维修电工》(四级)门。在库门的上方装设一个超声波传感器SQ3,当来人(车)进入时产生输出电信号(SQ3=ON),由该信号使电机M正转使卷帘上升开门,门升至上限位开关SQ1后停止。延时Xs电机M反转,使卷帘下降自动关门。门关至下限位开关SQ2后停止。电机关门时若超声波开关或光电的探测接到信号时,则立即停止关门并自动转为开门。用按钮SB1手动控制开门和SB2手动控制关门。手动开关门时,自动开关门控制无效。各元器件说明和输入输出端口配置表由鉴定软件自动生成。(1)在鉴定装置上进行接线;(2)根据控制要求设计PLC梯形图或语句表;(3)进行程序输入并完成系统调试。3、操作要求(1)用FX2N系列PLC按控制要求写出梯形图或语句表;(2)按输入输出端口配置表接线;(3)用基本指令编制的程序,进行程序输入并完成系统调试。(4)未经允许擅自通电,造成设备损坏者该项目零分。输入输出设备端口编号设备端口编号开门上限开关SQ1X1开门KM1Y0第2页共2页国家职业资格鉴定操作技能考核《维修电工》(四级)开门下限开关SQ2X2关门KM2Y1超声波开关SQ3X0按钮SB1X3按钮SB2X4X秒为6秒第3页共2页国家职业资格鉴定操作技能考核《维修电工》(四级)第4页共2页国家职业资格鉴定操作技能考核《维修电工》(四级)第5页共2页国家职业资格鉴定操作技能考核《维修电工》(四级)第6页共2页
