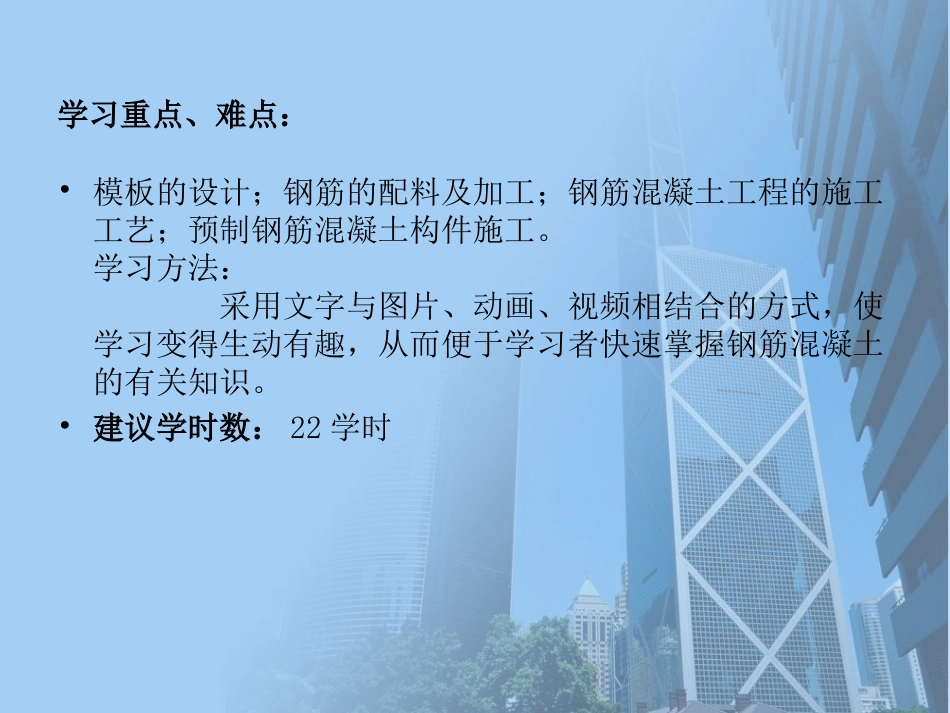

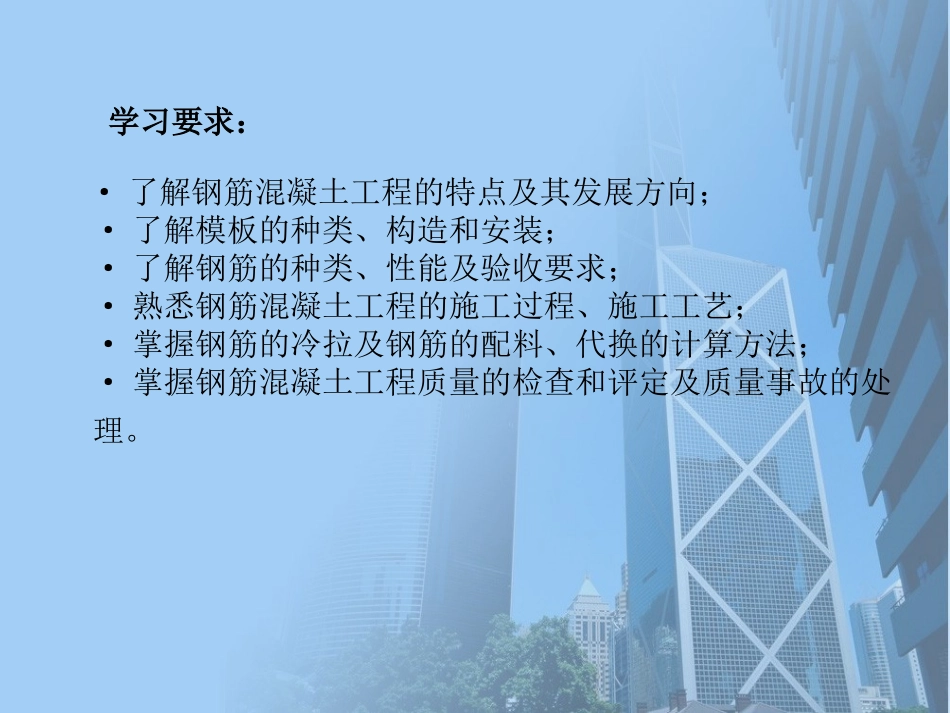

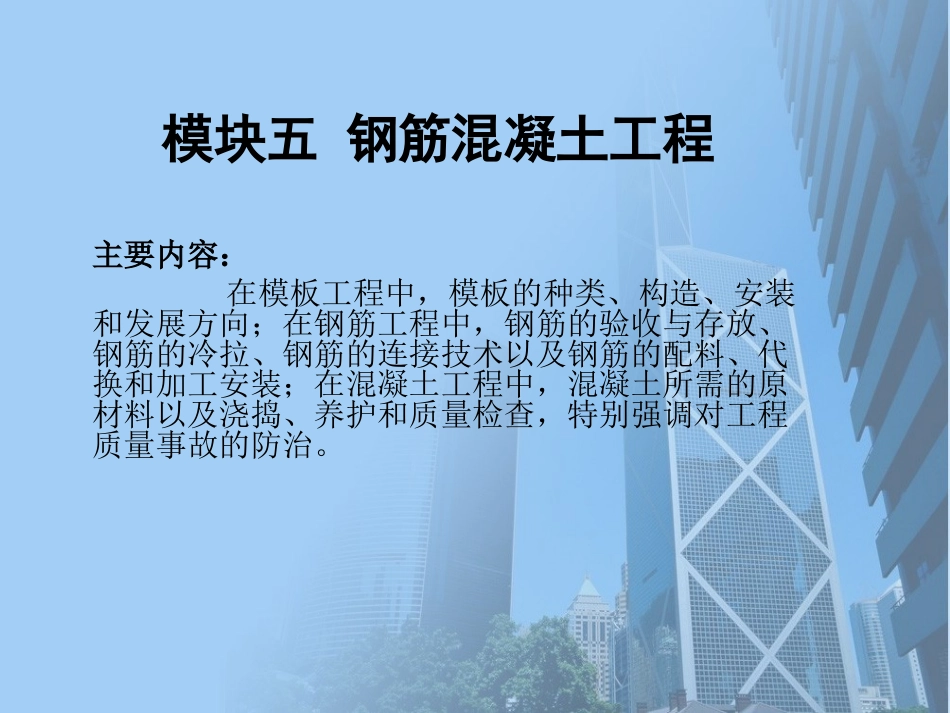

模块五钢筋混凝土工程主要内容：在模板工程中，模板的种类、构造、安装和发展方向；在钢筋工程中，钢筋的验收与存放、钢筋的冷拉、钢筋的连接技术以及钢筋的配料、代换和加工安装；在混凝土工程中，混凝土所需的原材料以及浇捣、养护和质量检查，特别强调对工程质量事故的防治。学习要求：·了解钢筋混凝土工程的特点及其发展方向；·了解模板的种类、构造和安装；·了解钢筋的种类、性能及验收要求；·熟悉钢筋混凝土工程的施工过程、施工工艺；·掌握钢筋的冷拉及钢筋的配料、代换的计算方法；·掌握钢筋混凝土工程质量的检查和评定及质量事故的处理。学习重点、难点：•模板的设计；钢筋的配料及加工；钢筋混凝土工程的施工工艺；预制钢筋混凝土构件施工。学习方法：采用文字与图片、动画、视频相结合的方式，使学习变得生动有趣，从而便于学习者快速掌握钢筋混凝土的有关知识。•建议学时数：22学时第一节模板工程•模板工程占钢筋混凝土工程总价的20%～30%，占劳动量的30%～40%，占工期的50%左右，决定着施工方法和施工机械的选择，直接影响工期和造价。模板是使新拌混凝土在浇筑过程中保持设计要求的位置尺寸和几何形状，使之硬化成为钢筋混凝土结构或构件的模型。模板工程的施工包括模板的选材、选型、设计、制作、安装、拆除和周转等过程。•一、模板的作用、要求和种类•二、木模板•三、定型组合钢模板•四、钢框胶合板模板•五、模板的拆除•六、现浇混凝土结构模板的设计一、模板的作用、要求和种类1．模板系统包括模板、支架和紧固件三个部分。模板又称模型板，是新浇混凝土成型用的模型。2．支承模板及承受作用在模板上的荷载的结构(如支柱、桁架等)均称为支架。3．模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。4．模板及其支架的要求：(1)有足够的承载力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载；(2)保证工程结构和构件各部位形状尺寸和相互位置的正确；(3)构造简单，装拆方便，便于钢筋的绑扎与安装、混凝土的浇筑与养护等工艺要求；(4)接缝严密，不得漏浆。•5．模板及其支架的分类：(1)按其所用的材料不同分为木模板、钢模板、钢木模板、钢竹模板、胶合板模板、塑料模板、铝合金模板等；(2)按其结构构件的类型不同分为基础模板、柱模板、楼板模板、墙模板、壳模板和烟囱模板等；(3)按其形式不同分为整体式模板、定型模板、工具式模板、滑升模板、胎模等。图5－1所示为施工现场不同构件的模板制作实例。二、木模板木模板及其支架系统一般在加工厂或现场木工棚制成元件，然后再在现场拼装。图5－2所示为基本元件之一拼板的构造。图5-2拼板的构造(a)一般拼板；(b)梁侧板的拼板1-拼板；2-拼条二、木模板•1．基础模板•2．柱子模板•3．梁模板•4．楼板模板•5．楼梯模板1．基础模板(1)基础的特点是高度不大而体积较大，基础模板一般利用地基或基槽(坑)进行支撑。(2)安装时，要保证上下模板不发生相对位移，如为杯形基础，则还要在其中放入杯口模板。图5－3所示为阶梯形基础模板。图5-4所示为基础施工图。图5-3阶梯形基础模板1-拼板；2-斜撑；3-木桩；4-铁丝图5-4基础施工图2．柱子模板（1)柱子的特点是断面尺寸不大但比较高。(2)如图5－5所示，柱模板由内拼板夹在两块外拼板之内组成，亦可用短横板代替外拼板钉在内拼板上图5-5柱模板(a)拼板柱模板；(b)短横板柱模板1-内拼板；2-外拼板；3-柱箍；4-梁缺口；5-清理孔；6-木框；7-盖板；8-拉紧螺栓；9-拼条；10-三角木条；11-浇筑孔；12-短横板3)安装过程及要求：梁模板安装时，沿梁模板下方地面上铺垫板，在柱模板缺口处钉衬口档，把底板搁置在衬口档上；接着，立起靠近柱或墙的顶撑，再将梁长度等分，立中间部分顶撑，顶撑底下打入木楔，并检查调整标高；然后，把侧模板放上，两头钉于衬口档上，在侧板底外侧铺钉夹木，再钉上斜撑和水平拉条。有主次梁模板时，要待主梁模板安装并校正后才能进行次梁模板安装。梁模板安装后再拉中线检查、复核各梁模板中心线位置是否正确。图5-6所示为柱模的固定图。图5-6柱模的固定3．梁模板•(1)梁的特点...
