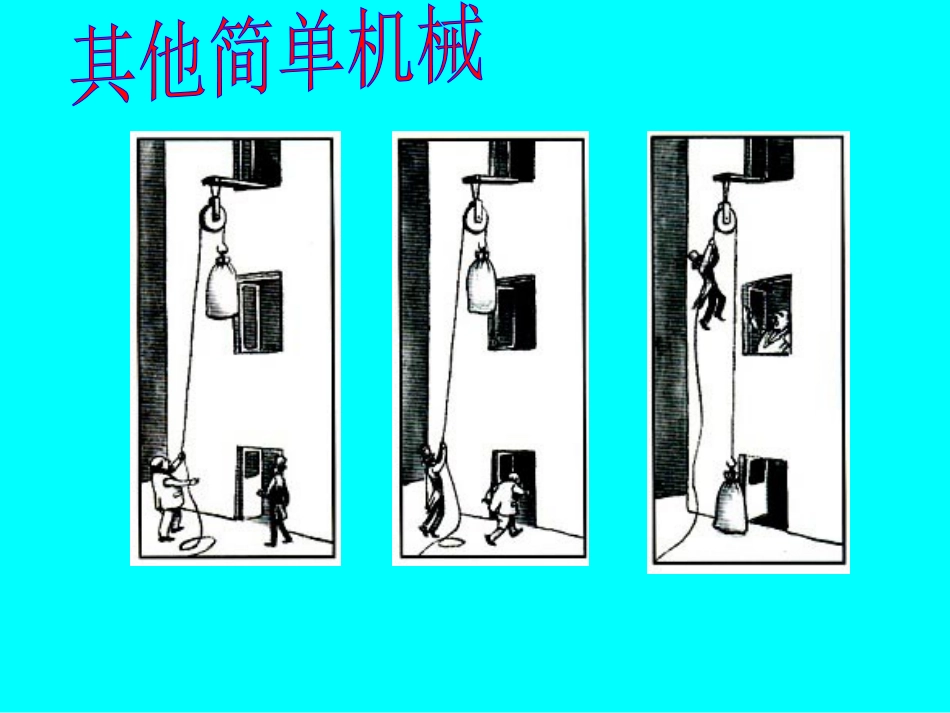

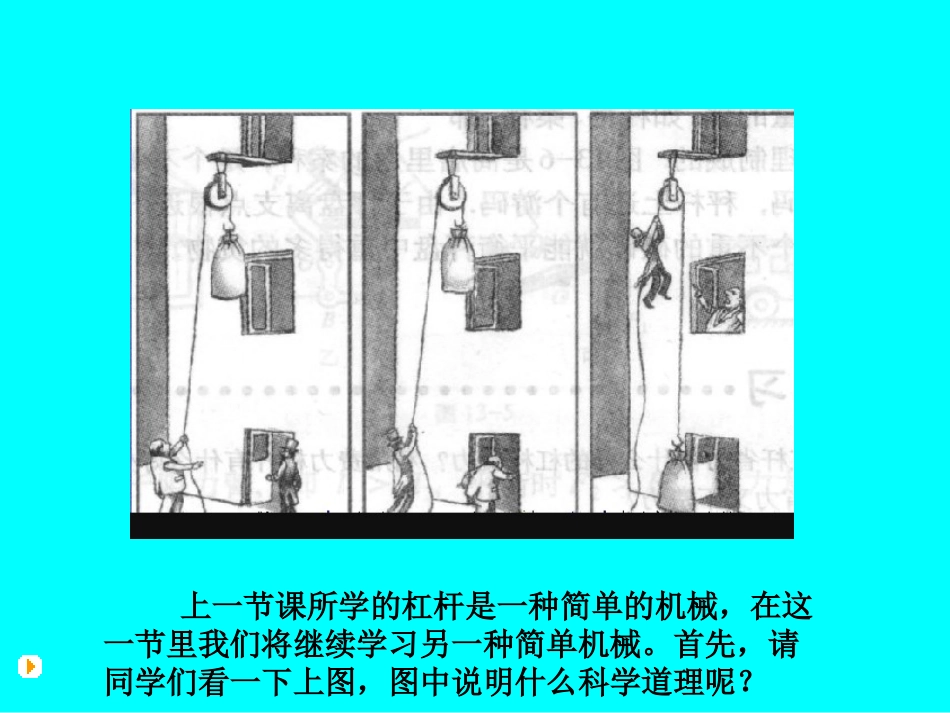

上一节课所学的杠杆是一种简单的机械，在这一节里我们将继续学习另一种简单机械。首先，请同学们看一下上图，图中说明什么科学道理呢？定滑轮和动滑轮•轴固定不动的滑轮叫做定滑轮•轴随物体一起运动的滑轮叫做动滑轮电梯中的滑轮升国旗的滑轮起重机吊臂上的滑轮生活中的滑轮图A图B图C图D以下是滑轮常见的几种应用：实验探究：比较定滑轮和动滑轮的特点定滑轮和动滑轮的实质：滑轮是杠杆的变形使用定滑轮拉物体。仔细观察实验，留意力的方向及大小。定滑轮的实质F1F2OL1=L2F2F1OL1=L2L1L2L1L2等臂杠杆使用动滑轮拉物体。仔细观察实验，留意力的方向及大小。OO·LL11LL22LL11=2L=2L22动滑轮的实质动力臂是阻力臂二倍的杠杆定滑轮和动滑轮还有什么特点呢？如下图所示，如果用定滑轮和动滑轮分别拉同一个物体，物体升高一格绳子的另一端分别升高多少格？如果物体升高两格呢？结论：用定滑轮拉物体不省或费距离，用动滑轮拉物体需移动更大距离。结论：１．定滑轮：(1)可以改变力的方向(2)不省力(3)不省也不费距离(4)实质:Ｌ1＝Ｌ2,等臂杠杆Ｆ1＝Ｆ2２．动滑轮：(1)不改变力的方向(2)省一半力(3)要多移动距离(4)实质：Ｌ1＝2Ｌ2,动力臂为阻力臂二倍的杠杆Ｆ1＝１／２Ｆ2，•滑轮组–省力，费距离–使用多少段绳子吊着物体，那么拉力就是物重的几分之一–既省力又省距离的机械是不存在的怎样判断滑轮组能省多少力?F=____G1/6轮轴与斜面简单的机械运动还包括轮轴与斜面，轮轴由一个轴和一个大轮组成，斜面是大家经常接触的，下面我们给出了常见的斜面与轮轴的图例：水龙头（轮轴）自行车轮（轮轴）斜面：省力、费距离轮轴rF1RF1·R=F2·r手摇钻自行车把脚蹬轮盘套筒扳门把手大扳手水笼头F2本节小结固定在某处的滑轮叫定滑轮使用定滑轮不省力但可以改变力的方向动力臂等于阻力臂的杠杆随物体运动的滑轮叫动滑轮动滑轮可以省力但不可以改变力的方向动力臂是阻力臂两倍的杠杆既可以省力又可以改变力的方向F=1/N(G+G动滑轮)S=Nh偶定奇动1．使用定滑轮时，沿竖直方向向下拉；跟沿斜的方向向下拉，所用拉力的大小____，这是因为它的力臂___。2．动滑轮实质上是一个__杠杆，使用动滑轮可以__，但不可以___。3．滑轮组是把定滑轮和动滑轮__使用的装置，使用时既可以省_，又可以_______。4．如图12-5-1所示，货物重300N，现使用滑轮或滑轮组匀速提升重物，试确定各图中各力的大小(滑轮重和摩擦不计)，F1＝N，F2＝N，F3＝N。5、如下图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中用力最小的是（）A．F1B．F2C．F3D．F4B6、如图12-5-5所示，在水平地面上的物体A在拉力F的作用下向左匀速运动，已知物体A受到的摩擦力为30N，GN＝100N，则绳子对A的拉力F′＝N，作用在绳子自由端的力F＝N7．如图12-5-6所示，a、b两个物体的重量分别为G1和G2，当滑轮平衡时G1∶G2为[](忽略滑轮重和摩擦)（）A．21B∶．12C∶．11D∶．13∶B8、人站在地面上，用如图12-5-8所示的滑轮组将重物提起，画出最省力的绕法。9、智慧的花朵，常常开放在苦苦思索的枝头上
