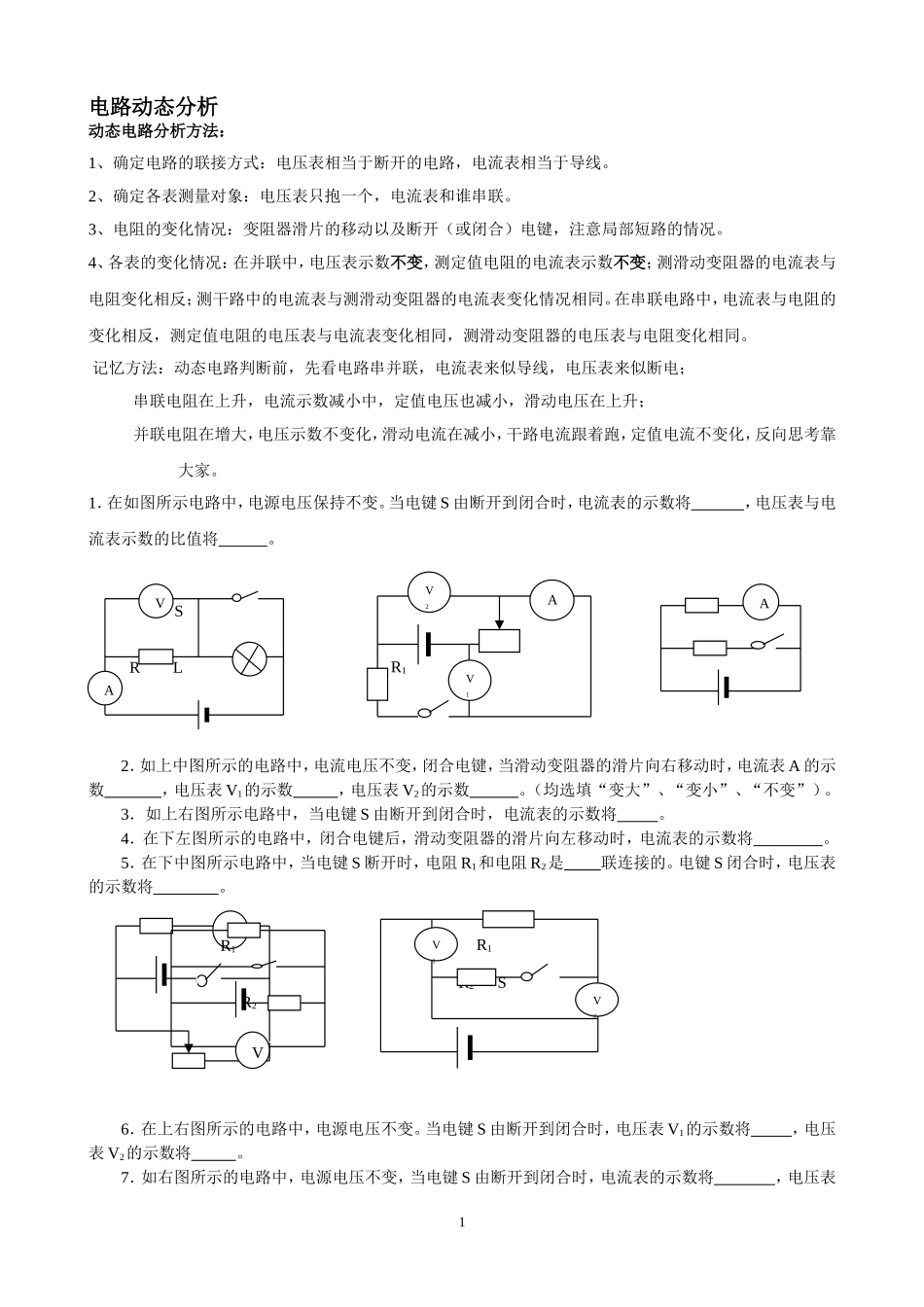

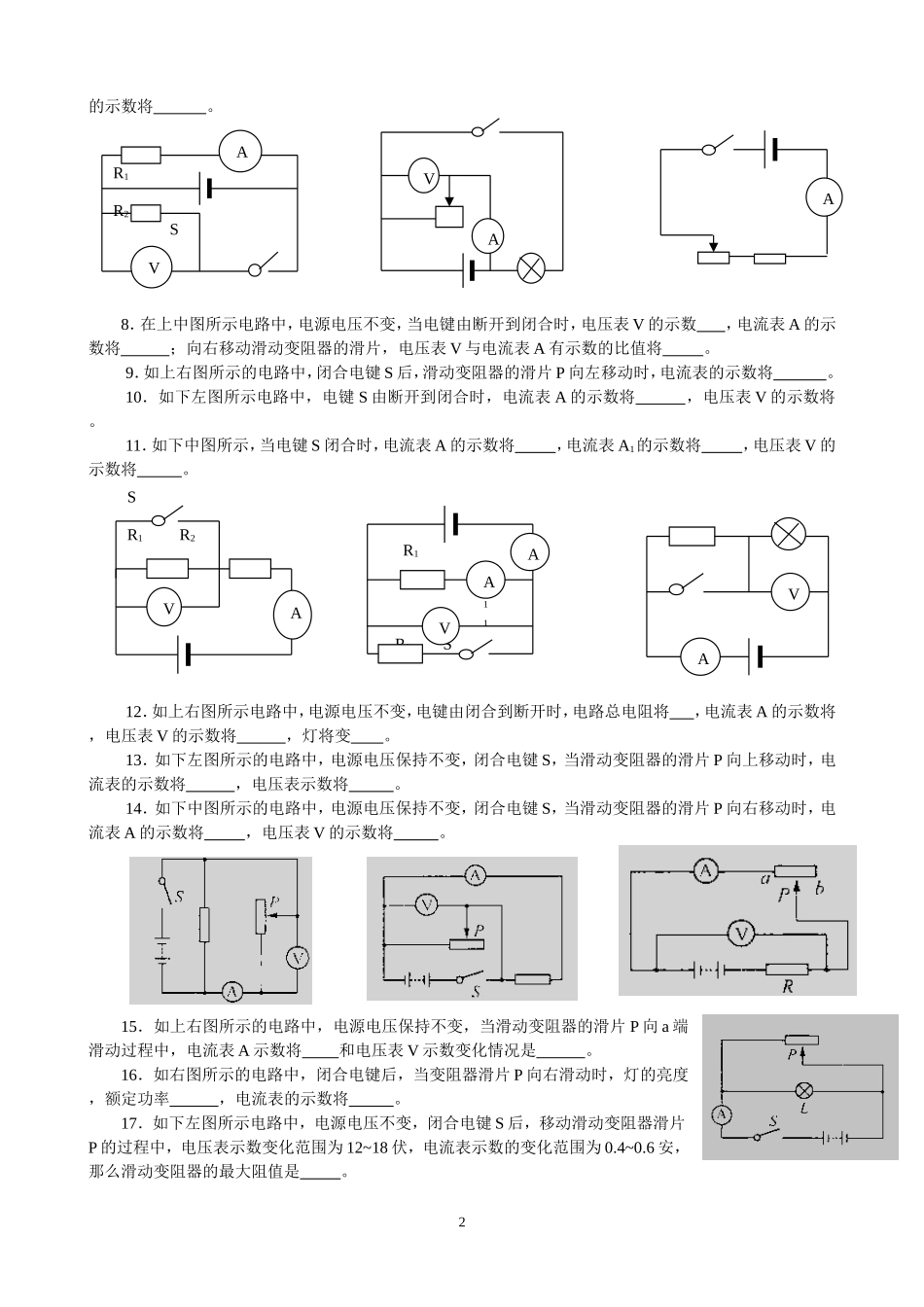

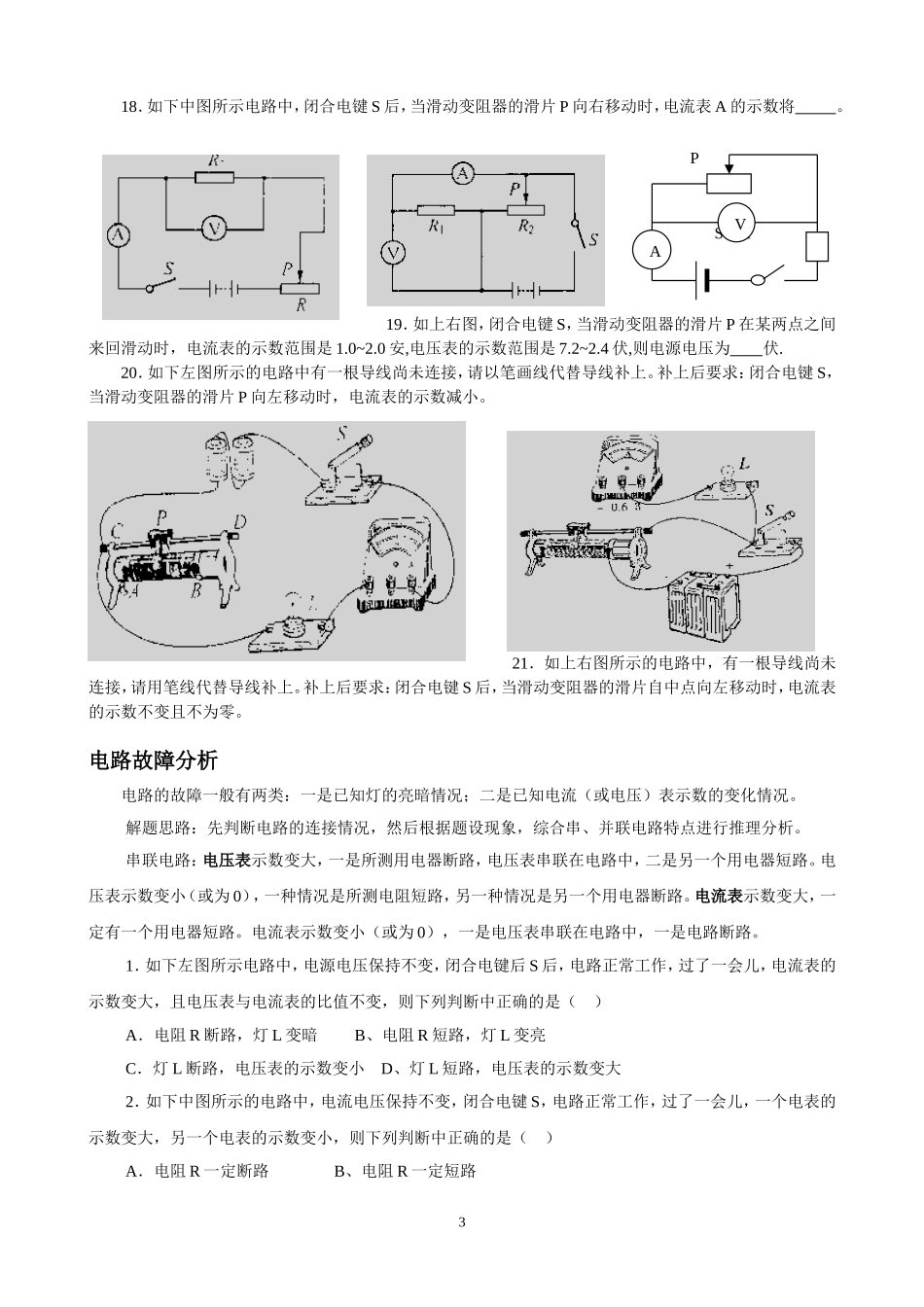

电路动态分析动态电路分析方法：1、确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。2、确定各表测量对象：电压表只抱一个，电流表和谁串联。3、电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。4、各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。1．在如图所示电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。2．如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A的示数，电压表V1的示数，电压表V2的示数。（均选填“变大”、“变小”、“不变”）。3．如上右图所示电路中，当电键S由断开到闭合时，电流表的示数将。4．在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将。5．在下中图所示电路中，当电键S断开时，电阻R1和电阻R2是联连接的。电键S闭合时，电压表的示数将。6．在上右图所示的电路中，电源电压不变。当电键S由断开到闭合时，电压表V1的示数将，电压表V2的示数将。7．如右图所示的电路中，电源电压不变，当电键S由断开到闭合时，电流表的示数将，电压表1SRLVAR1R2V1AV2AAR1R2VR1R2SV1V2的示数将。8．在上中图所示电路中，电源电压不变，当电键由断开到闭合时，电压表V的示数，电流表A的示数将；向右移动滑动变阻器的滑片，电压表V与电流表A有示数的比值将。9．如上右图所示的电路中，闭合电键S后，滑动变阻器的滑片P向左移动时，电流表的示数将。10．如下左图所示电路中，电键S由断开到闭合时，电流表A的示数将，电压表V的示数将。11．如下中图所示，当电键S闭合时，电流表A的示数将，电流表A1的示数将，电压表V的示数将。12．如上右图所示电路中，电源电压不变，电键由闭合到断开时，电路总电阻将，电流表A的示数将，电压表V的示数将，灯将变。13．如下左图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向上移动时，电流表的示数将，电压表示数将。14．如下中图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将，电压表V的示数将。15．如上右图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向a端滑动过程中，电流表A示数将和电压表V示数变化情况是。16．如右图所示的电路中，闭合电键后，当变阻器滑片P向右滑动时，灯的亮度，额定功率，电流表的示数将。17．如下左图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18伏，电流表示数的变化范围为0.4~0.6安，那么滑动变阻器的最大阻值是。2VAR1R2SVAASR1R2VAR1R2SA11AVAV18．如下中图所示电路中，闭合电键S后，当滑动变阻器的滑片P向右移动时，电流表A的示数将。19．如上右图，闭合电键S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0~2.0安,电压表的示数范围是7.2~2.4伏,则电源电压为伏.20．如下左图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片P向左移动时，电流表的示数减小。21．如上右图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。电路故障分析电路的故障一般有两类：一是已知灯的亮暗情况；二是已知电流（或电压）表示数的变化情况。解题思路：先判断电路的连接情况，然后根据题设现象，综合串、并联电路特点进行推理分析。串联电路...
