2017年农村生活污水处理方案-评审通过版VIP专享VIP免费

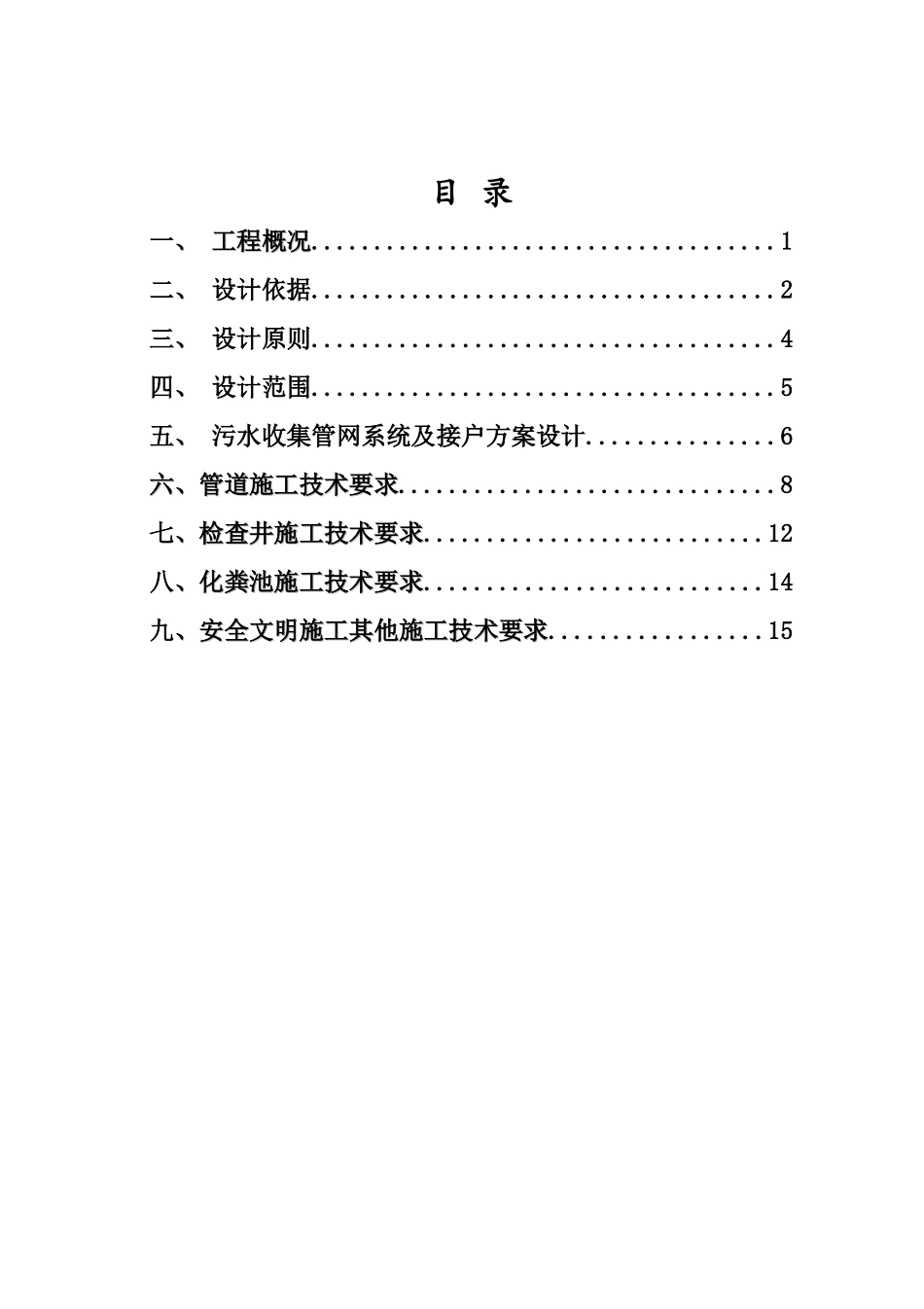

目录一、工程概况、工程概况.....................................1二、、设计依据.....................................2三、、设计原则.....................................4四、、设计范围.....................................5五、、污水收集管网系统及接户方案设计...............6六、管道施工技术要求六、管道施工技术要求..............................8七、检查井施工技术要求、检查井施工技术要求...........................12八、化粪池施工技术要求、化粪池施工技术要求...........................14九、安全文明施工其他施工技术要求、安全文明施工其他施工技术要求.................151一、一、工程概况工程概况沙鹰村沙鹰村紧邻绍甘线，交通便捷，距离绍兴市区25公里左右。沙鹰村历史发展悠久，旅游资源丰富，村庄经济以农产品种植与加工为主，村域范围内有大面积的茶山，有茶叶精茶厂两家。全村有300余户村民，根据稽东镇污水专项规划，沙鹰村村委建议及现场实际情况，对沙鹰村进行污水管网设计。以下为沙鹰村生活污水设计基本情况见表1.1-1：表1.1-1沙鹰村生活污水设计基本情况处理方式区块设计户数设计受益人口处理要求集中式处理模式（30t/d）1#、2#、3#、4#、5#125375一级集中式处理模式（20t/d）2#、3#61183一级集中式处理模式（5/d）6#、1957一级集中式处理模式（5/d）8#、9#2472一级集中式处理模式（10/d）8#、10#41123一级1#净化槽分散处理1#、4#、6#、8#、9#、10#1545一级2#净化槽分散处理7#1545一级合计3009002二、二、设计依据设计依据1.《中华人民共和国水污染防治法》（2008年修订）；2.《城镇污水处理厂污染物排放标准》（GB18918-2002）；3.《镇(乡)村排水工程技术规程》（CJJ124-2008）；4.《室外排水设计规范》(2014版)（GB50014-2006）；5.《越南省用水定额（试行）》（2004）；6.《农村生活污水处理技术规范》（DB33TB868）；7.《室外排水设计规范》(2014版)（GB50014-2006）；8.《人工湿地污水处理工程技术规范》（HJ-2005-2010）；9.《城镇给水排水技术规范》（GB50788-2012）；10.《给水排水管道工程结构设计规范》（GB50332-2002）；11.《埋地塑料排水管道工程技术规程》（CJJ143-2010）；12.《给水排水工程构筑物结构设计规范》（GB50069-2002）；13.《给水排水构筑物工程施工及验收规范》（GB50141-2008）；14.《给水排水管道工程施工及验收规范》（GB50268-2008)；15.《砌体结构设计规范》（GB50003-2011）；16.《混凝土结构设计规范》（GB50010-2010）；17.《市政排水用塑料检查井》（CJ/T326-2010）；18.《排水检查井》图集06MS201-3；19.《塑料排水检查井》（2013浙S16）；20.《玻璃钢化粪池的选用与埋设》图集14S706；21.《砖砌化粪池》图集2004浙S1；22.《室外给水管道附属构筑物》图集05S502；23.《球墨铸铁单层井盖及踏步施工》图集14S501；24.《越南省农村生活污水排放标准》DB33/973-2015；25.《关于印发越南省农村生活污水治理项目设计施工参照要点（试行）》（浙村整建办[2015]5号）；26.《关于印发绍兴市农村生活污水治理项目设计指导性意见（试行）的通知》（绍农治污办[2014]32号）；327.《柯桥区农村生活污水治理项目设计规定（试行）》（区治水办[2014]10号）；28.其他规程规范及业主提供的相关资料和我公司现场踏勘收集的资料。4三、三、设计原则设计原则1、符合建设规划。管线布置要与农村建设规划相衔接，近期建设与远期规划相结合，使管网布置与敷设在满足近期建设要求的基础上，同时考虑远期规划。2、利用地形。污水管网布置宜充分利用地形地势，尽可能采用重力流避免或减少提升。在整个排水区域较低的地方敷设污水主管道及干管，便于直接连接农户的出户管线。另外根据污水管道现状及敷设条件，合理控制污水截污管的埋深。3、降低施工难度。管道定线尽量减少与河道、山谷、铁路及各种地下构筑物交叉，并充分考虑地质条件的影响。4、减少工程量。减少工程量是降低工程投资的有效途径。管线管理尽量简洁顺直，避免绕弯，减少大管道的长度。5、污水管道设计结合污水处理站（泵站）的地理位置，以就近接入、...
