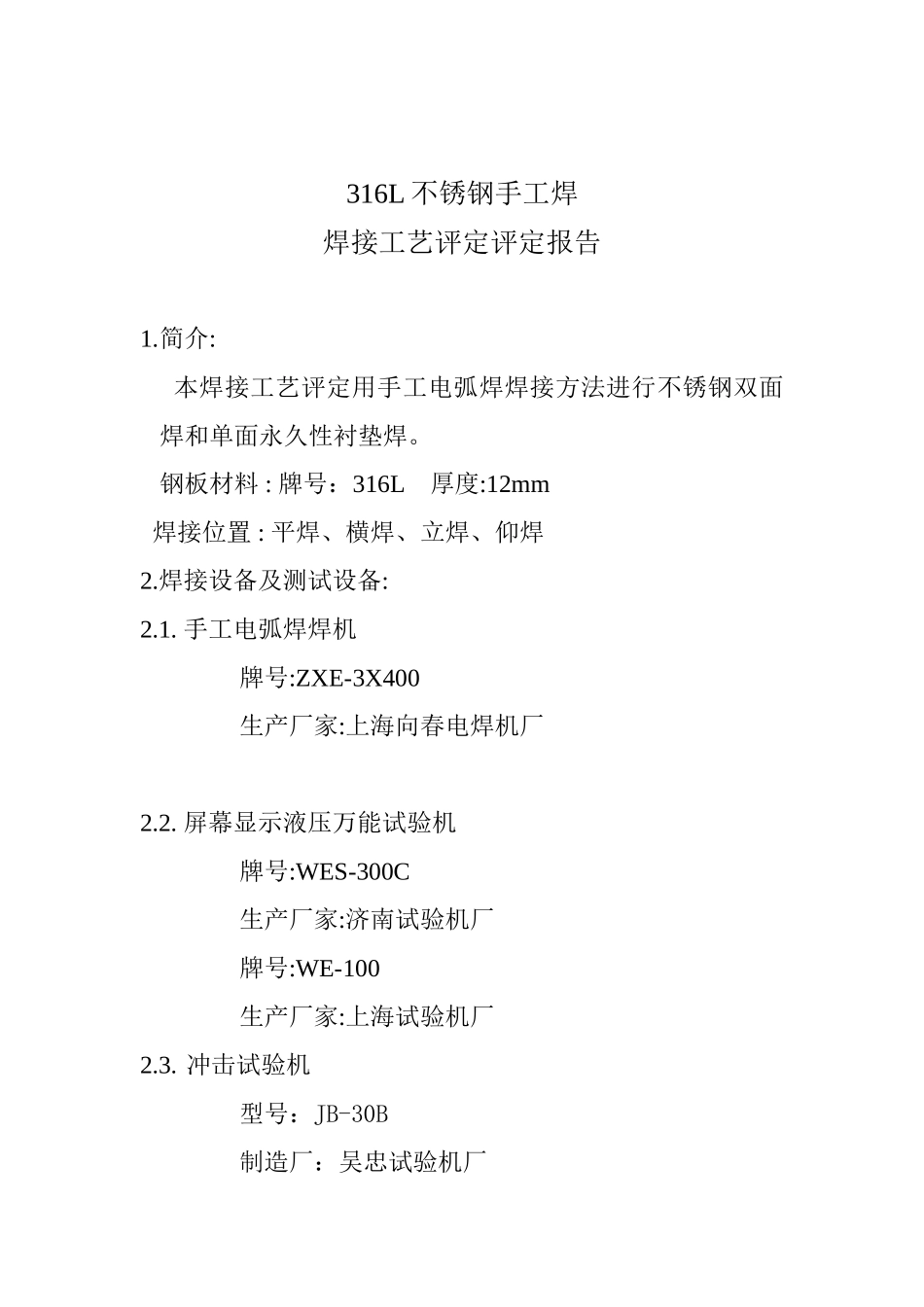

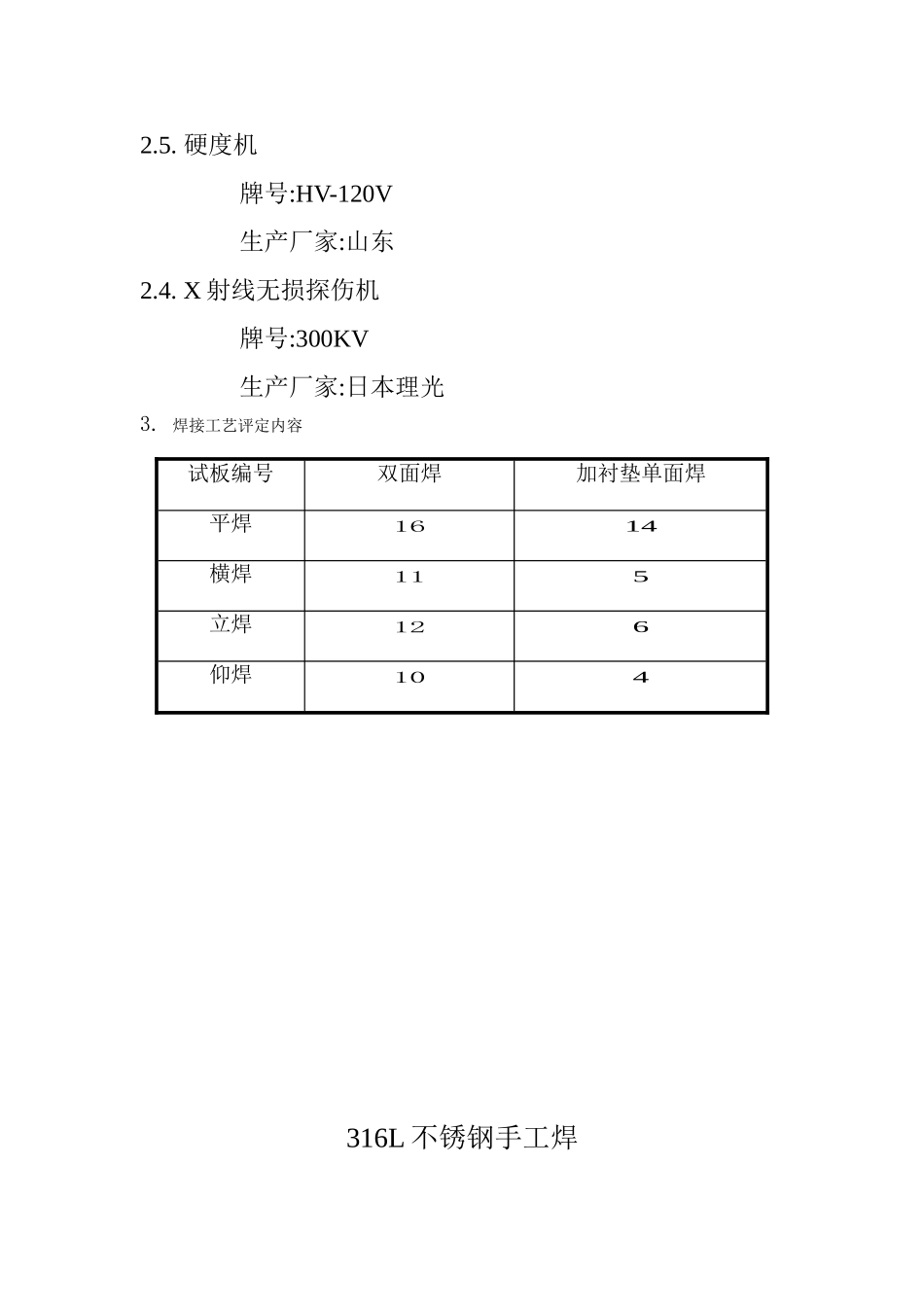

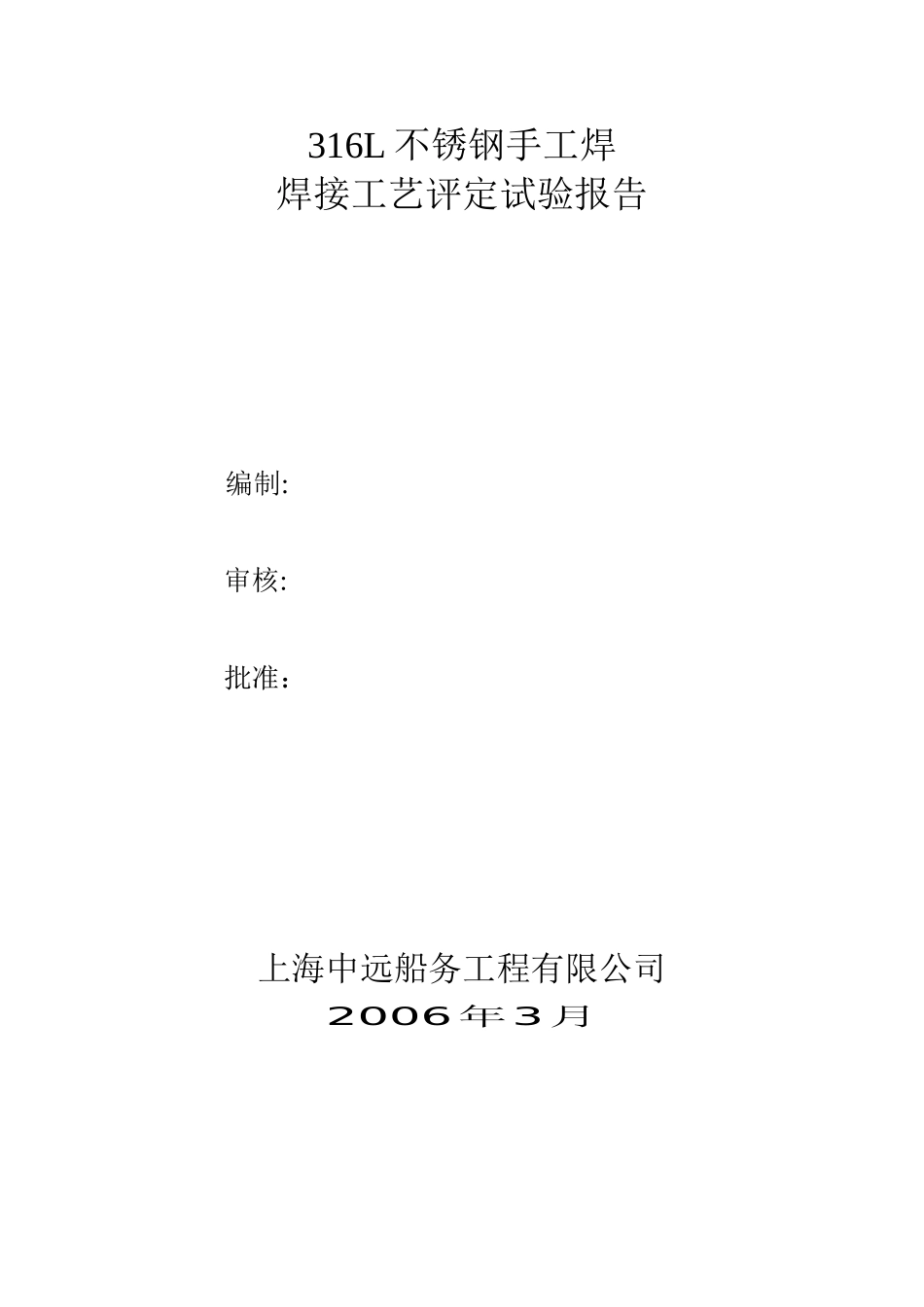

316L不锈钢手工焊焊接工艺评定试验报告编制:审核:批准：上海中远船务工程有限公司2006年3月316L不锈钢手工焊焊接工艺评定评定报告1.简介:本焊接工艺评定用手工电弧焊焊接方法进行不锈钢双面焊和单面永久性衬垫焊。钢板材料:牌号：316L厚度:12mm焊接位置:平焊、横焊、立焊、仰焊2.焊接设备及测试设备:2.1.手工电弧焊焊机牌号:ZXE-3X400生产厂家:上海向春电焊机厂2.2.屏幕显示液压万能试验机牌号:WES-300C生产厂家:济南试验机厂牌号:WE-100生产厂家:上海试验机厂2.3.冲击试验机型号：JB-30B制造厂：吴忠试验机厂2.5.硬度机牌号:HV-120V生产厂家:山东2.4.X射线无损探伤机牌号:300KV生产厂家:日本理光3.焊接工艺评定内容试板编号双面焊加衬垫单面焊平焊1614横焊115立焊126仰焊104316L不锈钢手工焊焊接工艺评定评定报告1焊接工艺评定试验内容:A)焊接接头横向抗拉强度试验编号:X-LB)焊接接头冷弯试验编号:X-BC)焊接接头宏观及硬度试验编号:X-H注：X为试板编号2焊接试板材料及规格试板牌号:316L炉批号:450891-002试板规格:12X200X5003焊接材料:电弧焊焊条焊条牌号:E316L-17焊条规格:Φ3.2mmΦ4.0mm炉批号:05110051184试样取样图:截弃段拉伸试样弯曲试样冲击及宏观试样备用段弯曲试样拉伸试样截弃段5焊接坡口图6焊接规范焊接方法焊接材料焊道焊条/焊丝（mm）电流（A）电压（V）E316L-1713.2902724.01302834.01352844.014028手工焊横对接（5号板）E316L-1713.2952724.01302834.01302844.014528手工焊立对接（6号板）E316L-1713.2802824.01002934.01102944.012029手工焊仰对接（4号板）E316L-1713.2852824.01052934.01102944.013029焊接方法焊接材料焊道焊条/焊丝（mm）电流（A）电压（V）手工焊平对接（16号板）E316L-1713.2902724.01302734.01352844.01402854.014528手工焊横对接（11号板）E316L-1713.2952624.01302734.01302844.01452854.014529手工焊立对接（12号板）E316L-1713.2802724.01002834.01102844.01202854.012528手工焊仰对接（10号板）E316L-1713.2852724.01052834.01102844.01302854.0130287无损探伤:试板焊制完毕进行外观检查，24小时后进行X射线无损探伤结果:达到标准要求,详见附录。8焊接接头物理试验结果:a)焊接接头横向抗拉试验结果试验编号抗拉强度（N/mm2）断裂处4-L-1647焊缝4-L-2643焊缝5-L-1614焊缝5-L-2654焊缝6-L-1656焊缝6-L-2640焊缝10-L-1634焊缝10-L-2624焊缝11-L-1641焊缝11-L-2627焊缝12-L-1632焊缝12-L-2635焊缝14-L-1640焊缝14-L-2644焊缝16-L-1616焊缝16-L-2622焊缝b）焊接接头弯曲试验结果试验编号试验状况（D=4t/α=180°）结果4-B-1正弯合格4-B-2反弯合格5-B-1正弯合格5-B-2反弯合格6-B-1正弯合格6-B-2反弯合格10-B-1正弯合格10-B-2反弯合格11-B-1正弯合格11-B-2反弯合格12-B-1正弯合格12-B-2反弯合格14-B-1正弯合格14-B-2反弯合格16-B-1正弯合格16-B-2反弯合格c）焊接接头宏观分析：试样经过酸蚀后,进行宏观分析结果:未发现宏观缺馅。详见照片d）焊接接头冲击试验结果：（V型缺口）试样编号缺口位置温度（℃）冲击值（J）平均值（J）4-1焊缝中心20625860604-2熔合线208410492934-3距熔合线2mm的热影响区201681881821795-1焊缝中心20625656585-2熔合线20887680855-3距熔合线2mm的热影响区201481761421556-1焊缝中心20707068796-2熔合线20829280856-3距熔合线2mm的热影响区2013813411813010-1焊缝中心206662686510-2熔合线2014013611212910-3距熔合线2mm的热影响区2017417816817311-1焊缝中心206264606211-2熔合线2010268667711-3距熔合线2mm的热影响区20142164104137试样编号缺口位置温度（℃）冲击值（J）平均值（J）12-1焊缝中心205658585712-2熔合线209066687512-3距熔合线2mm的热影响区2011610415012314-1焊缝中心205856585714-2熔合线209880768514-3距熔合线2mm的热影响区2014014613814116-1焊缝中心206062626116-2熔合线208470767716-3距熔合线2mm的热影响区20144154150149e）焊接接头硬度测试:试样编号:4-H120421983181419051956198720081979210102051120612201132151422215195161961718718206192102020521203试样编号:5-H120422053190420152...
