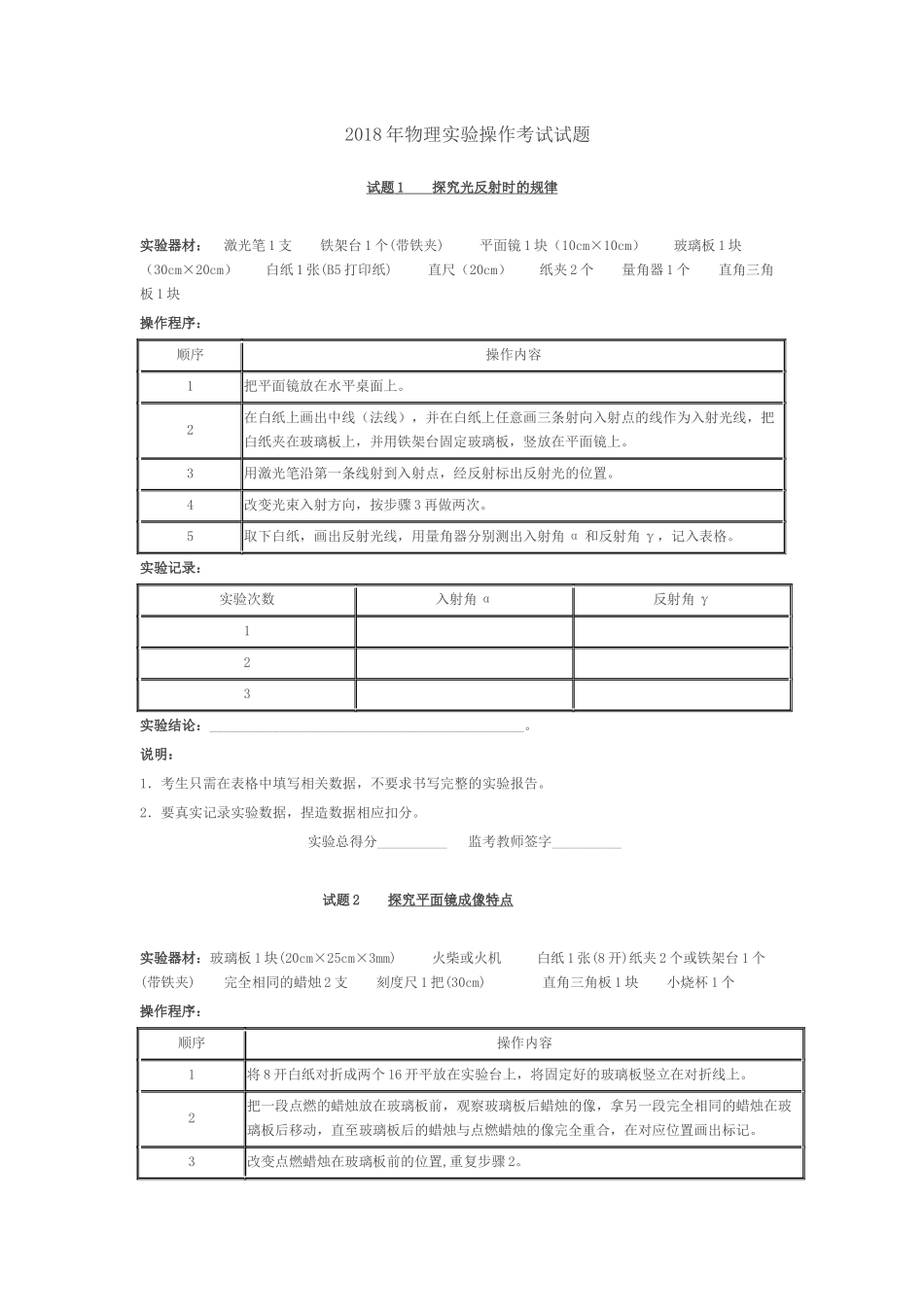

2018年物理实验操作考试试题试题1探究光反射时的规律实验器材：激光笔1支铁架台1个(带铁夹)平面镜1块（10cm×10cm）玻璃板1块（30cm×20cm）白纸1张(B5打印纸)直尺（20cm）纸夹2个量角器1个直角三角板1块操作程序：顺序操作内容1把平面镜放在水平桌面上。2在白纸上画出中线（法线），并在白纸上任意画三条射向入射点的线作为入射光线，把白纸夹在玻璃板上，并用铁架台固定玻璃板，竖放在平面镜上。3用激光笔沿第一条线射到入射点，经反射标出反射光的位置。4改变光束入射方向，按步骤3再做两次。5取下白纸，画出反射光线，用量角器分别测出入射角α和反射角γ，记入表格。实验记录：实验次数入射角α反射角γ123实验结论：_____________________________________________。说明：1．考生只需在表格中填写相关数据，不要求书写完整的实验报告。2．要真实记录实验数据，捏造数据相应扣分。实验总得分__________监考教师签字__________试题2探究平面镜成像特点实验器材：玻璃板1块(20cm×25cm×3mm)火柴或火机白纸1张(8开)纸夹2个或铁架台1个(带铁夹)完全相同的蜡烛2支刻度尺1把(30cm)直角三角板1块小烧杯1个操作程序：顺序操作内容1将8开白纸对折成两个16开平放在实验台上，将固定好的玻璃板竖立在对折线上。2把一段点燃的蜡烛放在玻璃板前，观察玻璃板后蜡烛的像，拿另一段完全相同的蜡烛在玻璃板后移动，直至玻璃板后的蜡烛与点燃蜡烛的像完全重合，在对应位置画出标记。3改变点燃蜡烛在玻璃板前的位置,重复步骤2。4熄灭蜡烛，量出蜡烛到玻璃板的距离及蜡烛的像到玻璃板的距离。5把实验数据填写在表中。实验记录：物到平面镜的距离（cm）像到平面镜的距离（cm）像与物大小比较第一次第二次说明：1．考生只需在表格中填写相关数据，不要求书写完整的实验报告。2．要真实记录实验数据，捏造数据相应扣分。试题2探究平面镜成像特点评分细则序号评分标准分值得分备注1将8开白纸对折，展开平放在实验台上（或沿对折线在纸上画线）12将固定好的玻璃板竖立在对折线（或画线）上13把一段点燃的蜡烛放在玻璃板前，观察玻璃板后面蜡烛的像14拿另一段完全相同的蜡烛在玻璃板后移动，使玻璃板后的蜡烛与点燃的蜡烛的像完全重合15作出物与像位置的标记对应16把点燃的蜡烛放在玻璃板前另一位置,重复上面4、5的操作17熄灭蜡烛，量出蜡烛到玻璃板的距离18量出蜡烛的像到玻璃板的距离19如实填写实验数据110整理器材到实验前的状态1得分合计说明：1．本实验只做两次。2．量出蜡烛到玻璃板的距离及量出蜡烛的像到玻璃板的距离不强调先后顺序。3．读数时不估读也不扣分。实验总得分监考教师签字试题3探究凸透镜成像的规律实验器材：凸透镜(f=10cm)蜡烛光屏光具座火柴或火机小烧杯1个操作程序：顺序操作内容1把蜡烛、凸透镜、光屏安装在光具座上。2点燃蜡烛，调整烛焰、凸透镜、光屏高度，使三者中心在同一水平线上。3调整物距使u＞2f,移动光屏直到看到清晰的像为止，记录像的性质及像距。4调整物距使u＞2f，改变物距再做一次。5调整物距使f＜u＜2f，移动光屏直到看到清晰的像为止，记录像的性质及像距。6调整物距使f＜u＜2f，改变物距再做一次。实验记录：f＝__10__cm实验次数物距u（cm）像的性质像距v（cm）正立或倒立放大或缩小实像或虚像1234实验结论:当u＞2f时成的像是_________________________________。当f＜u＜2f时成的像是___________________________。说明：1.考生只需在表格中填写相关数据，不要求书写完整实验报告。2.要真实记录实验数据，捏造数据相应扣分。试题3探究凸透镜成像的规律评分细则序号评分标准分值得分备注1把蜡烛、凸透镜、光屏安装在光具座上12把烛焰、凸透镜、光屏相互靠近，调整高度使三者中心在同一水平线上13调整物距使u>2f14移动光屏使光屏上出现清晰的像15记录像的性质，记录物距和像距16改变物距大小重复步骤3—517调整物距使f＜u＜2f，重复步骤4、518改变物距大小重复步骤719正确得出结论110整理器材1得分合计说明：1.整理器材时蜡烛不动。2．u＜f的成像情况不要求。实验总得分监考教师签字试题4探究水的沸腾实验器材：烧杯1个（50mL）水（温度接近90℃）温度计1支...
