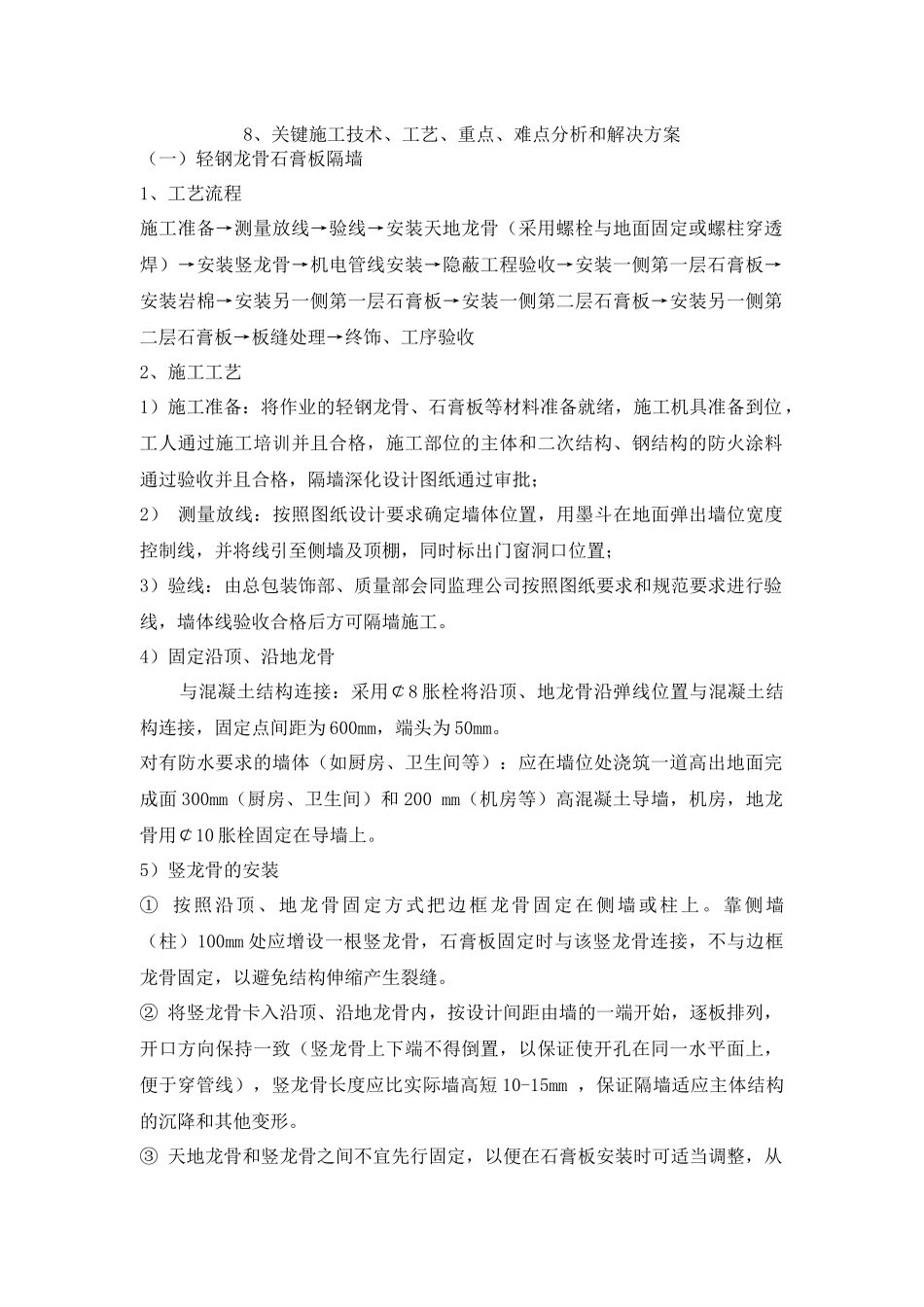

8、关键施工技术、工艺、重点、难点分析和解决方案（一）轻钢龙骨石膏板隔墙1、工艺流程施工准备→测量放线→验线→安装天地龙骨（采用螺栓与地面固定或螺柱穿透焊）→安装竖龙骨→机电管线安装→隐蔽工程验收→安装一侧第一层石膏板→安装岩棉→安装另一侧第一层石膏板→安装一侧第二层石膏板→安装另一侧第二层石膏板→板缝处理→终饰、工序验收2、施工工艺1）施工准备：将作业的轻钢龙骨、石膏板等材料准备就绪，施工机具准备到位，工人通过施工培训并且合格，施工部位的主体和二次结构、钢结构的防火涂料通过验收并且合格，隔墙深化设计图纸通过审批；2）测量放线：按照图纸设计要求确定墙体位置，用墨斗在地面弹出墙位宽度控制线，并将线引至侧墙及顶棚，同时标出门窗洞口位置；3）验线：由总包装饰部、质量部会同监理公司按照图纸要求和规范要求进行验线，墙体线验收合格后方可隔墙施工。4）固定沿顶、沿地龙骨与混凝土结构连接：采用￠8胀栓将沿顶、地龙骨沿弹线位置与混凝土结构连接，固定点间距为600mm，端头为50mm。对有防水要求的墙体（如厨房、卫生间等）：应在墙位处浇筑一道高出地面完成面300mm（厨房、卫生间）和200mm（机房等）高混凝土导墙，机房，地龙骨用￠10胀栓固定在导墙上。5）竖龙骨的安装①按照沿顶、地龙骨固定方式把边框龙骨固定在侧墙或柱上。靠侧墙（柱）100mm处应增设一根竖龙骨，石膏板固定时与该竖龙骨连接，不与边框龙骨固定，以避免结构伸缩产生裂缝。②将竖龙骨卡入沿顶、沿地龙骨内，按设计间距由墙的一端开始，逐板排列，开口方向保持一致（竖龙骨上下端不得倒置，以保证使开孔在同一水平面上，便于穿管线），竖龙骨长度应比实际墙高短10-15mm，保证隔墙适应主体结构的沉降和其他变形。③天地龙骨和竖龙骨之间不宜先行固定，以便在石膏板安装时可适当调整，从而适合石膏板尺寸的允许误差。④当隔墙高度超过石膏板长度时，必须在石膏板横向接缝处增设横撑龙骨。横撑龙骨增设位置为距沿地龙骨3米出一根；距沿顶龙骨3米处一根。保证石膏板横缝位置有横撑龙骨加以固定。见附图：6）门窗等洞口制作①沿地龙骨在门洞位置断开。②在门、窗洞口两侧竖向边框150mm处增设加强竖龙骨。③门、窗洞口上樘用横龙骨制作，开口向上。上樘与沿顶龙骨之间插入竖龙骨，其间距与隔墙的其它竖龙骨保持一致。用同样方法制作窗口下樘和设备管，风管等部位的加强制作,如附图：④如门、窗较重或宽＞1800mm还应采取以下图示加固措施（涉及到具体的节点详见深化图纸）。7）墙面附加设备的安装加固根据设计要求，隔墙中设置有电源开关插座、配电箱等小型或轻型设备末端时应按要求预装水平龙骨及加固固定构件。8）龙骨调整按照设计要求用铅锤或靠尺校正竖龙骨垂直度，并按设计要求调整竖龙骨中心距（为400、600㎜或卫生间不大于400mm）。9）机电管线安装机电施工单位按照图纸施工墙体暗装管线和线盒，机电施工单位必须采用开孔器对龙骨进行开孔，严禁随意施工破坏已经施工完毕的龙骨。并且按照装饰龙骨安装的要求把各种管线和线盒加固固定好（涉及到具体的节点详见深化图纸）。10）龙骨调整为保证施工质量，待机电安装完后再次用铅锤或靠尺校正竖龙骨垂直度，和龙骨中心距。11）龙骨隐蔽验收隔墙龙骨安装完后，由施工单位自检合格后上报装饰部，由装饰部会同项目质量部进行隐蔽验收，验收合格后，由质量部上报监理公司进行整体中间验收并作好隐蔽验收记录。①龙骨是否有扭曲变形，是否有影响外观质量的瑕疵；②沿顶、沿地龙骨之间是否预留变形空间；③管线是否有凸出外露，管线安装是否合理美观；④龙骨允许偏差及检验方法项次项目允许偏差(㎜)检查方法1龙骨间距≤2用钢直尺或卷尺2竖骨垂直度≤2用线坠或带水准仪靠尺3整体平整度≤2用2米靠尺检查12）安装一侧第一层石膏板根据要求尺寸丈量纸面石膏板并做出记号，使用壁纸刀将面纸划开，弯折纸面石膏板，从背面划断背纸，将石膏板铺放在龙骨框架上，对正缝位，隔墙两侧石膏板应错缝排列。用自攻螺丝将纸面石膏板固定在竖龙骨上，自攻螺丝要沉入板材表面0.5-1mm，不可损坏纸面，内层板钉距板边400mm，板中600mm，自攻钉距石...
