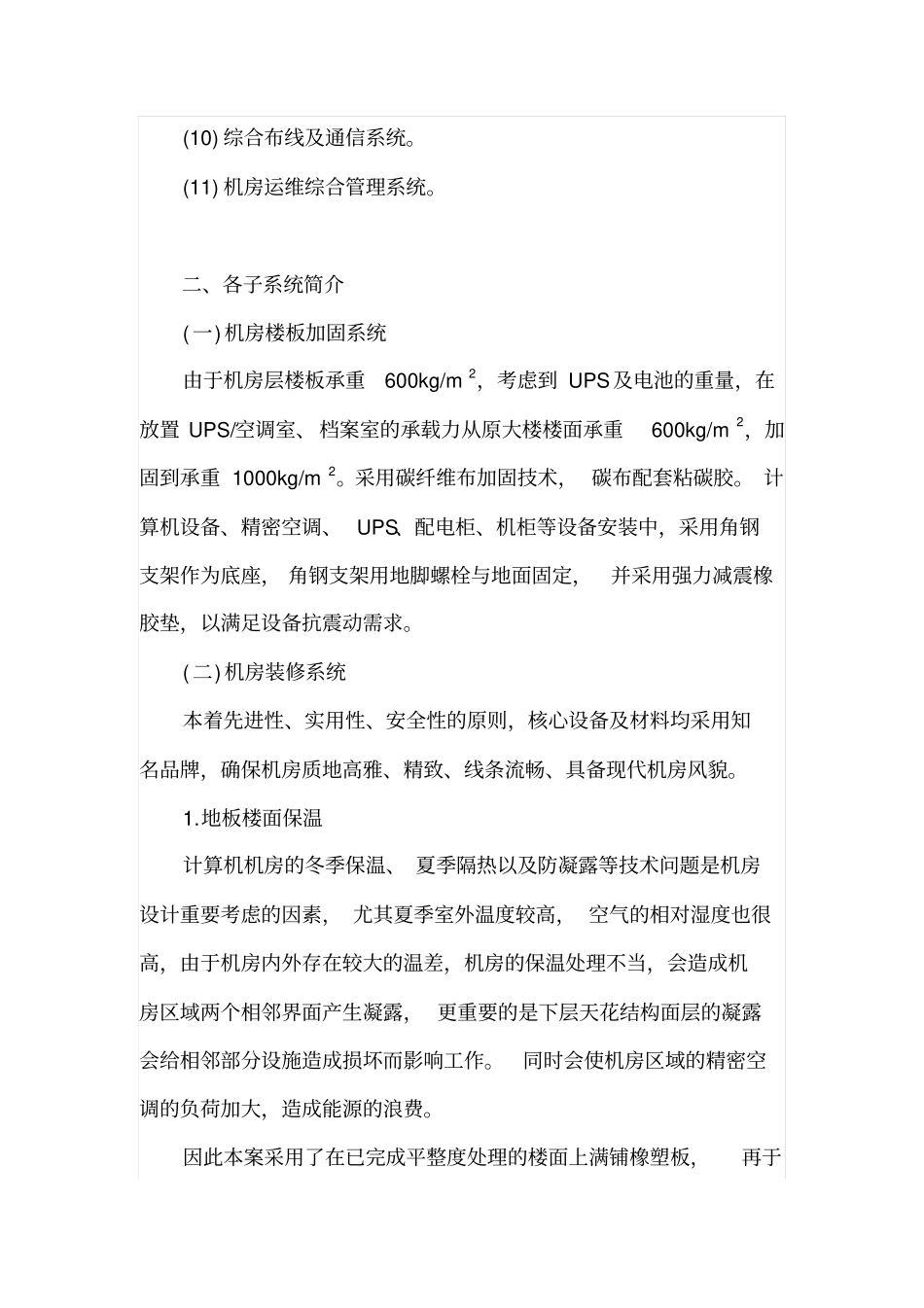

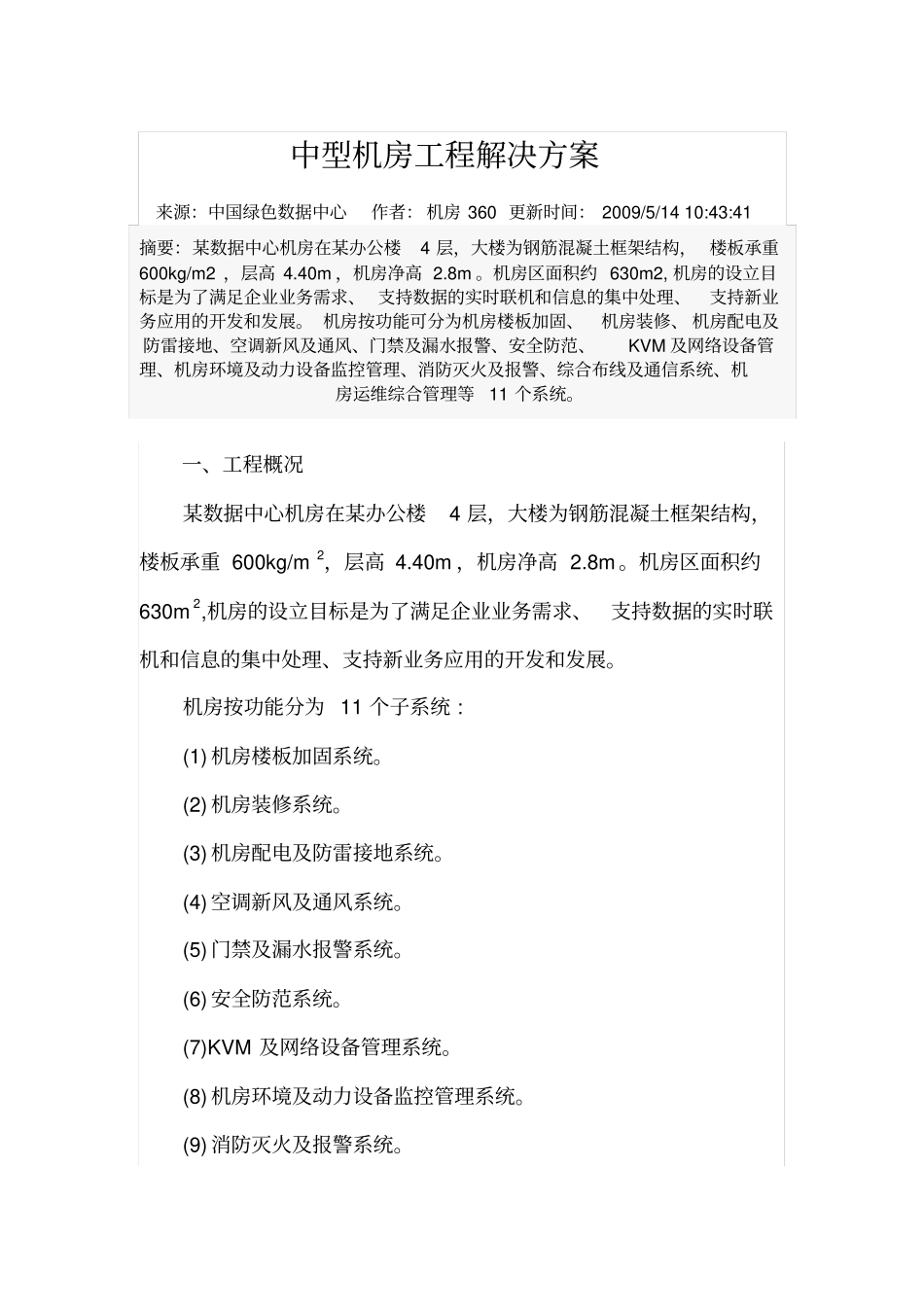

中型机房工程解决方案来源：中国绿色数据中心作者：机房360更新时间：2009/5/1410:43:41摘要：某数据中心机房在某办公楼4层，大楼为钢筋混凝土框架结构，楼板承重600kg/m2，层高4.40m，机房净高2.8m。机房区面积约630m2,机房的设立目标是为了满足企业业务需求、支持数据的实时联机和信息的集中处理、支持新业务应用的开发和发展。机房按功能可分为机房楼板加固、机房装修、机房配电及防雷接地、空调新风及通风、门禁及漏水报警、安全防范、KVM及网络设备管理、机房环境及动力设备监控管理、消防灭火及报警、综合布线及通信系统、机房运维综合管理等11个系统。一、工程概况某数据中心机房在某办公楼4层，大楼为钢筋混凝土框架结构，楼板承重600kg/m2，层高4.40m，机房净高2.8m。机房区面积约630m2,机房的设立目标是为了满足企业业务需求、支持数据的实时联机和信息的集中处理、支持新业务应用的开发和发展。机房按功能分为11个子系统:(1)机房楼板加固系统。(2)机房装修系统。(3)机房配电及防雷接地系统。(4)空调新风及通风系统。(5)门禁及漏水报警系统。(6)安全防范系统。(7)KVM及网络设备管理系统。(8)机房环境及动力设备监控管理系统。(9)消防灭火及报警系统。(10)综合布线及通信系统。(11)机房运维综合管理系统。二、各子系统简介(一)机房楼板加固系统由于机房层楼板承重600kg/m2，考虑到UPS及电池的重量，在放置UPS/空调室、档案室的承载力从原大楼楼面承重600kg/m2，加固到承重1000kg/m2。采用碳纤维布加固技术，碳布配套粘碳胶。计算机设备、精密空调、UPS、配电柜、机柜等设备安装中，采用角钢支架作为底座，角钢支架用地脚螺栓与地面固定，并采用强力减震橡胶垫，以满足设备抗震动需求。(二)机房装修系统本着先进性、实用性、安全性的原则，核心设备及材料均采用知名品牌，确保机房质地高雅、精致、线条流畅、具备现代机房风貌。1.地板楼面保温计算机机房的冬季保温、夏季隔热以及防凝露等技术问题是机房设计重要考虑的因素，尤其夏季室外温度较高，空气的相对湿度也很高，由于机房内外存在较大的温差，机房的保温处理不当，会造成机房区域两个相邻界面产生凝露，更重要的是下层天花结构面层的凝露会给相邻部分设施造成损坏而影响工作。同时会使机房区域的精密空调的负荷加大，造成能源的浪费。因此本案采用了在已完成平整度处理的楼面上满铺橡塑板，再于橡塑板上铺装一层薄镀锌钢板，镀锌钢板之间做跨接并与保护接地相连接，以实现地板下强冷送风静压箱的保温隔热、保持洁净度基础要求;其次，钢板平滑的表面可以最大限度的减小风阻，保证空调送风的通畅。2.架空地板机房区采用高密系列抗静电活动地板，防火Bl级，进口优质耐磨贴面，地板高0.4m，集中载荷7kN，分散承受力35kN/m2。3.金属天花吊顶是机房中重要的组成部分，机房吊顶板必须防火、防尘、美观和易于拆装，因而在机房中广泛使用着微孔金属吊顶。本案例为0.7mm厚铝合金微孔条型天花，机械强度高、不起尘、易清洁，有吸音效果，色调柔和，不产生眩光。4.轻质隔断和金属墙板轻钢龙骨石膏板中填岩绵的防火隔墙将机房不同防火分区隔开，不同的防护分区之间采用12mm厚单片防火玻璃，其强度是普通钢化玻璃的1.5~3倍，且质量轻，透光性、耐候性好，强度高。机房外部四周隔断采用轻钢龙骨双面石膏板夹岩棉的防火隔断。隔断底部采用400mm高实体砖墙做防水坝，做到与楼层外部空间防水和防盗隔离。机房区内的墙面、柱面装修采用彩钢板，有表面平整光滑、无眩光、防尘、防火、防潮、抗静电、易清洗、耐摩擦等优点。在安装时，所有彩钢板与钢架连接成一体，利于机房内的等电位处理，并能达到一定的电磁屏蔽效果。为了机房安全及设备的运行安全，所有机房与外界连接的管线槽口处均以专用防火材料封堵，防止虫、鼠进入机房。机房区内可视区域的入口门均采用不锈钢无框玻璃自由门，一些对外重要出入口则装置钢制防火门。所有机房外窗均加封l0mm单片防火玻璃固定窗，以防尘、保温和隔音。5.防水处理本机房在机房空调其上、下水管安装时采用铝塑管。铝塑管的特点是在安装过程中可以做到整个上下水管路中间无接头，这样解决了上下水管...
