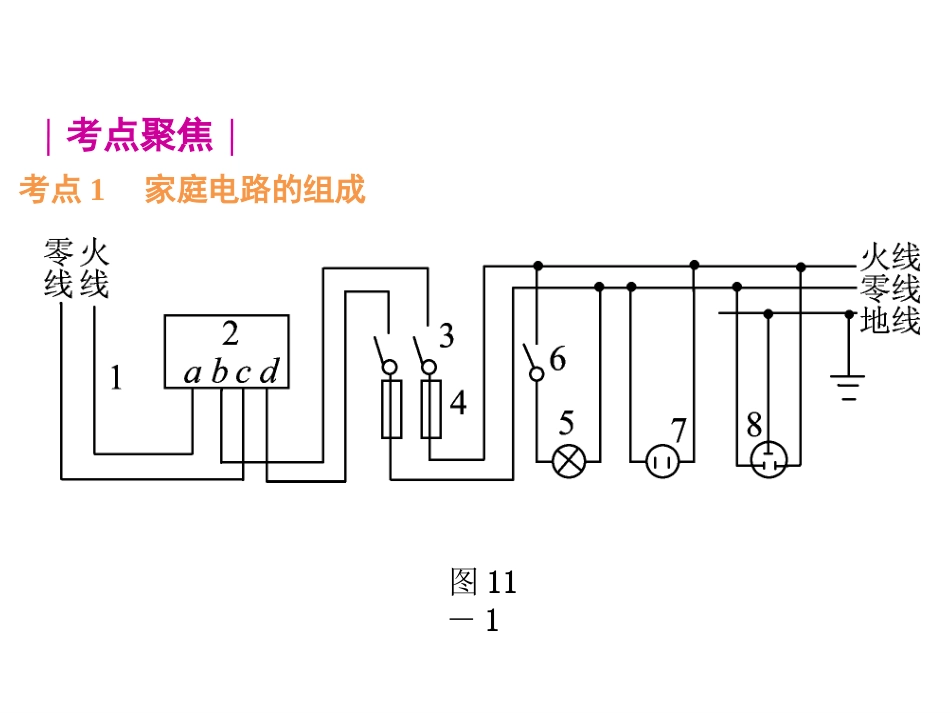

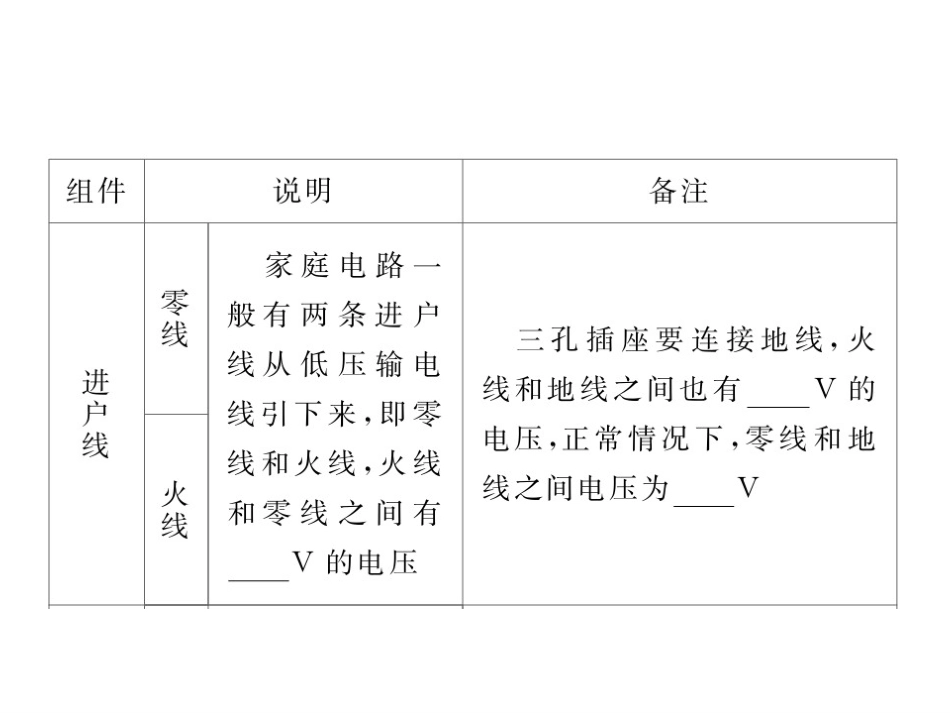

·人教版·人教版考点聚焦考点1家庭电路的组成图11－1·人教版·人教版·人教版·人教版·人教版·人教版例.在图4中，有两根供接家庭电路的电线，即火线和零线、保险盒A、电灯L、开关S、两孔插座B、三孔插座C，请将这些电器元件，正确接入电路中。家庭电路连接口诀火线零线并排走，零线直接进灯头，开关串在火线上，零线应接灯丝口，三孔插座多地线，三角插头连外壳，电笔辨别零火线，氖管发光很危险。·人教版考点2试电笔1．试电笔的作用：__________________。2．试电笔的组成：由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成。3．正确使用试电笔的方法：用手接触笔尾的________，笔尖接触电线(或与电线连通的导体)，如果氖管发光，表示接触的是________；如果氖管不发光，表示接触的是____线。辨别火线和零线金属体火线零·人教版4．试电笔的原理：试电笔氖管里充有惰性气——体氖气。结构如图11－2所示，两端电极之间只要有少许电压，就会激发氖气发出红光。弹簧是为了保证接触良好，高电阻是为了分去大部分电压，或者使电流很小，从而保护人的安全。使用时，笔尖金属体(有时附带当螺丝刀使用)接触火线或带电体，笔尾金属体与人体接触再接地，构成串联电路，此时电流微弱，对人体不会造成伤害。笔形测电笔螺丝刀形测电笔结构和种类一定要接触笔尾金属体一定不要接触笔尖金属体测电笔的使用方法氖管发光的是火线。·人教版考点3家庭电路电流过大的原因(1)电路中发生________；(2)电路中用电器_____________过大。短路总功率接入的用电器过多用电器总功率：P总=P1＋P2＋P3=U（I1＋I2＋I3）=UI总因家庭电路中电源电压U=220V不变，由I总=可知，P总越大，则I总越大。问教材P总U·人教版考点4安全用电1．触电形式(1)低压触电：①双线触电(例：一手接触零线，一手接触火线)；②单线触电(例：人站在地上一手接触火线)。[说明]①家庭电路触电是人体直接或间接跟火线连通造成的。②人体安全电压：________。(2)高压触电：①电弧触电；②跨步电压触电。不高于36V2．触电措施如果发生触电事故，要赶快切断电源，或用绝缘体将电线挑开，迅速使触电人脱离电源，必要时应该对触电者进行人工呼吸，同时尽快通知医务人员抢救。·人教版零火地金属外壳地下三线插头连接左____右____上接____地线作用用电器的________带电时，及时将电导入___________，防止触电事故的发生漏电保护器作用：在有人触电或漏电时，能________电路，对人体起保护作用自动切断3．三线插头与漏电保护器ENL·人教版4.安全用电原则不接触________带电体，不靠近________带电体。低压高压[注意]日常用电要特别警惕本来是绝缘的物体带了电，以及本来是不该带电的物体带了电。具体说：①防止绝缘部分破损；②保持绝缘部分干燥；③有金属外壳的家用电器，外壳一定要接地；④高大建筑物、使用有室外天线的电视机，要安装避雷针，重视防雷；⑤发生电火灾时，要首先切断电源，绝对不要带电泼水灭火。安全用电口诀安全用电很重要，50伏是最大高；低压单线都触电，高压跨步要送命；绝缘破损赶快补，湿手不要扳开关；湿衣湿布莫碰电，天线电线要分开；家电外壳要接地，避雷措施不可少；万一触电怎么办，干棒干条切电源；人工呼吸最最好，尽快往医院跑。·人教版归类示例►类型一家庭电路的组成例1【2011·沈阳】(多选)某家庭电路的组成如图11－3所示，下列说法正确的是()A．图中的四个插座是并联的B．控制灯泡的开关要接在零线上C．小彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全AD·人教版[点拨]家庭电路与我们所学的简单电路相比有许多特殊的地方，比如简单电路中，开关控制用电器时可以串联在任何位置，在家庭电路中开关必须接在火线上，其目的是为了用电安全。·人教版►类型二安全用电例2【2010·南通】关于家庭电路与安全用电，下列做法中正确的是()A．家庭电路中的地线可以不接地B．发现家用电器或电线失火时，必须先切断电源，然后再救火C．熔丝被烧断后，可用铜丝代替熔丝接入电路D．发现有人触电后，应立即用手把触电人拉离电线B·人教版[解析]家庭电路的地线...
