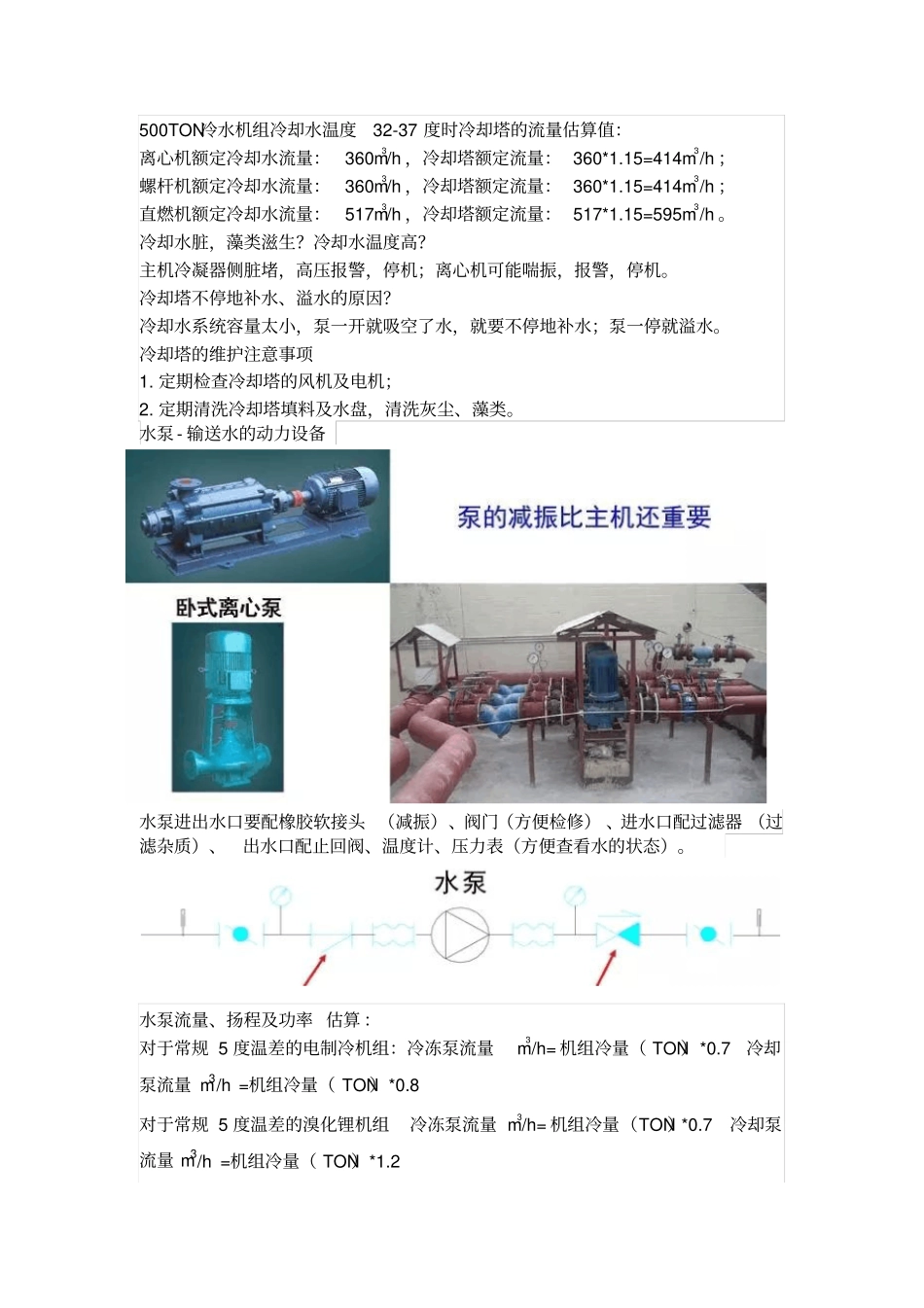

中央空调水系统常见问题与故障分析中央空调水系统主要设备组成1.冷水机组（溴机、离心、水冷螺杆、活塞机、风冷机）；2.冷却塔（风冷机不需要）；3.冷冻水泵；4.冷却水泵（风冷机不需要）；5.电子水处理仪或全自动软化水处理装置；6.水过滤器、阀门、压力表、温度计、水流开关、软接头；7.膨胀水箱、分集水器；8.末端设备（风柜、风机盘管）。冷水机组进出水口连接部件主机进出水口要配橡胶软接头（减振）、蝶阀（方便检修）、温度计、压力表（方便查看水的状态）、流量开关（与主机联锁）。橡胶软接头名称：橡胶软接头作用：减振。安装位置：主机进出水口；冷却塔进出水口；水泵进出水口；风柜进出水口；风机盘管进出水口（金属软管）。向大气排热的设备-冷却塔500TON冷水机组冷却水温度32-37度时冷却塔的流量估算值：离心机额定冷却水流量：360m3/h，冷却塔额定流量：360*1.15=414m3/h；螺杆机额定冷却水流量：360m3/h，冷却塔额定流量：360*1.15=414m3/h；直燃机额定冷却水流量：517m3/h，冷却塔额定流量：517*1.15=595m3/h。冷却水脏，藻类滋生？冷却水温度高？主机冷凝器侧脏堵，高压报警，停机；离心机可能喘振，报警，停机。冷却塔不停地补水、溢水的原因？冷却水系统容量太小，泵一开就吸空了水，就要不停地补水；泵一停就溢水。冷却塔的维护注意事项1.定期检查冷却塔的风机及电机；2.定期清洗冷却塔填料及水盘，清洗灰尘、藻类。水泵-输送水的动力设备水泵进出水口要配橡胶软接头（减振）、阀门（方便检修）、进水口配过滤器（过滤杂质）、出水口配止回阀、温度计、压力表（方便查看水的状态）。水泵流量、扬程及功率估算：对于常规5度温差的电制冷机组：冷冻泵流量m3/h=机组冷量（TON）*0.7冷却泵流量m3/h=机组冷量（TON）*0.8对于常规5度温差的溴化锂机组冷冻泵流量m3/h=机组冷量（TON）*0.7冷却泵流量m3/h=机组冷量（TON）*1.2冷冻泵扬程：普通商务建筑通常28-36M（估算值）冷却泵扬程：普通商务建筑通常20-32M（估算值）泵功率(KW)=流量（m3/h)*扬程(M)*5/1000。以500TON离心机为例（常规5度温差）冷冻泵流量m3/h=机组冷量（TON）*0.7=350m3/h冷却泵流量m3/h=机组冷量（TON）*0.8=400m3/h；冷冻泵扬程：可取32M（具体扬程计算得出）；冷却泵扬程：可取28M（具体扬程计算得出）；冷冻泵功率(W)=流量（m3/h)*扬程(M)*5=56KW（约55KW)；冷却泵功率(W)=流量（m3/h)*扬程(M)*5=56KW（约55KW)。冷冻水泵扬程的确定冷冻水泵扬程的组成1.制冷机组蒸发器水阻力：一般为5~10mH2O；（具体值可参看产品样本）2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~10mH2O；（具体值可参看产品样本）3.回水过滤器阻力，一般为3~5mH2O；4.分水器、集水器水阻力：一般一个为3mH2O；5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O。综上所述，冷冻水泵扬程为26~35mH2O，一般为28~36mH2O。注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值！冷却水泵扬程的确定冷却水泵扬程的组成1.制冷机组冷凝器水阻力：一般为5~10mH2O；（具体值可参看产品样本）2.冷却塔喷头喷水压力：一般为2~3mH2O；3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~5mH2O；4.回水过滤器阻力，一般为3~5mH2O；5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O；综上所述，冷却水泵扬程为17~26mH2O，一般为20~32mH2O。注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值！管内水流速的大小流速的确定：当管径在DN100到DN200之间时，流速推荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于1.0m/s,管径大于DN250时，流速可再加大到2-3.5M/S。进行计算是应该注意管径和推荐流速的对应。主机、水泵、末端设备水管接出之后立刻变径(变大一号）。以500TON离心机1台为例（常规5度温差）：冷冻泵流量约350m3/h，管径约DN250，流速约2M/S冷却泵流量约400m3/h，管径约DN250，流速约2.2M/S。一个机房有3台500TON机组：冷冻水主管流量约1050m3/h，管径约DN400，流速约2.3M/S冷却水主管流量约1200m3/h，管径约DN400，流速约2.65M/S。分、集水器分水器将冷水分...
