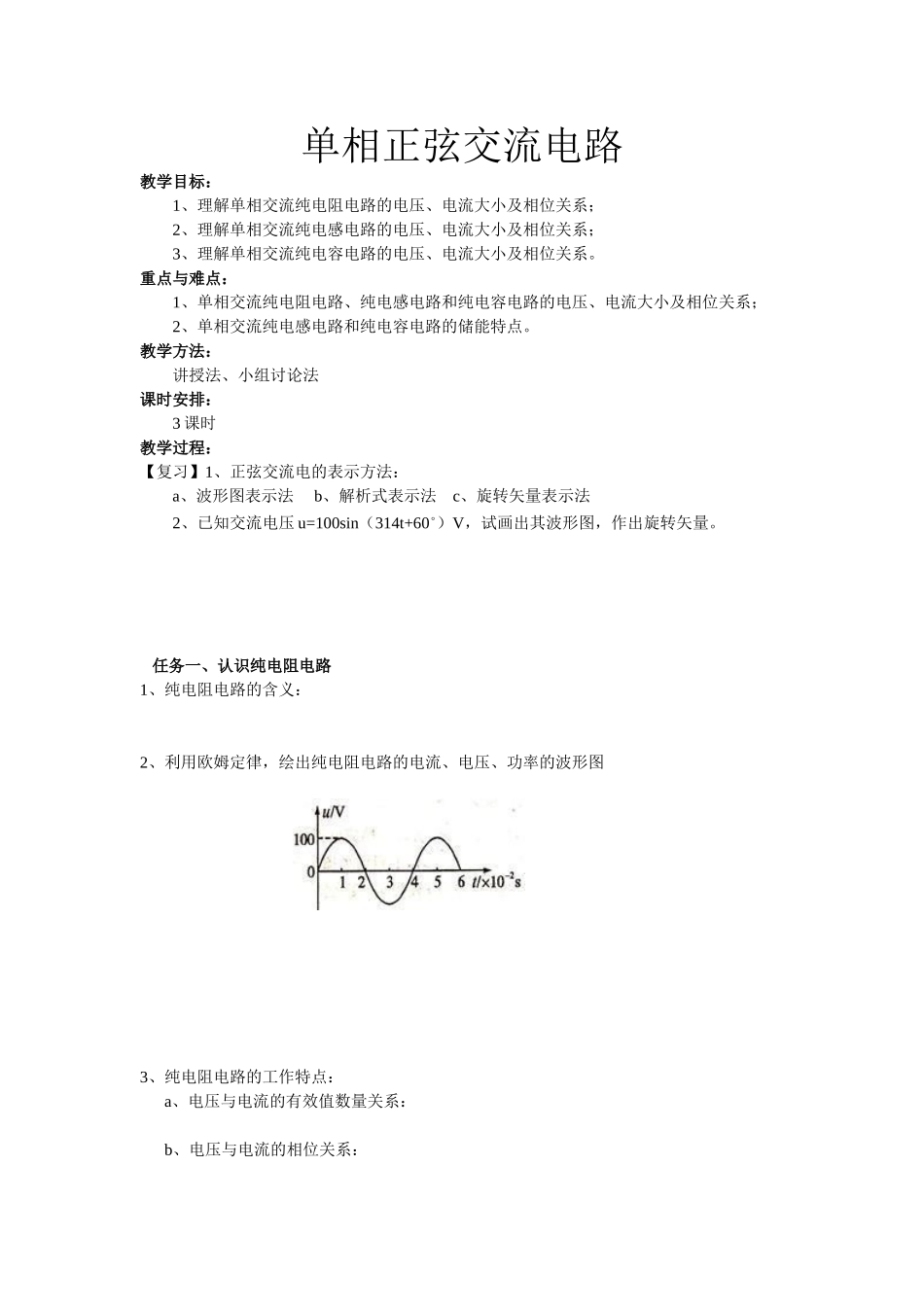

单相正弦交流电路_第1页
1/4
单相正弦交流电路_第2页
2/4

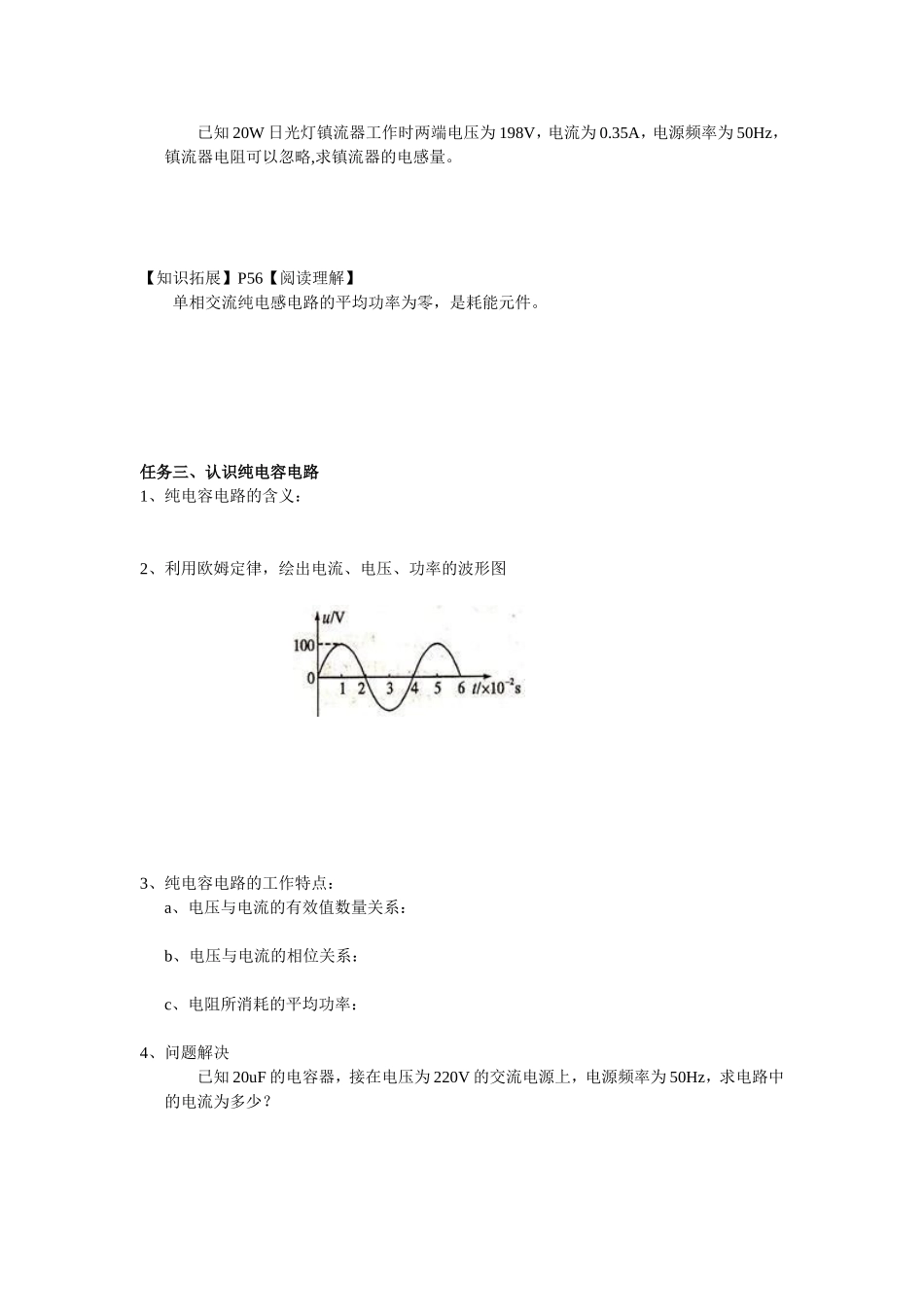

单相正弦交流电路_第3页
3/4
单相正弦交流电路教学目标:1、理解单相交流纯电阻电路的电压、电流大小及相位关系;2、理解单相交流纯电感电路的电压、电流大小及相位关系;3、理解单相交流纯电容电路的电压、电流大小及相位关系。重点与难点:1、单相交流纯电阻电路、纯电感电路和纯电容电路的电压、电流大小及相位关系;2、单相交流纯电感电路和纯电容电路的储能特点。教学方法:讲授法、小组讨论法课时安排:3课时教学过程:【复习】1、正弦交流电的表示方法:a、波形图表示法b、解析式表示法c、旋转矢量表示法2、已知交流电压u=100sin(314t+60。)V,试画出其波形图,作出旋转矢量。任务一、认识纯电阻电路1、纯电阻电路的含义:2、利用欧姆定律,绘出纯电阻电路的电流、电压、功率的波形图3、纯电阻电路的工作特点:a、电压与电流的有效值数量关系:b、电压与电流的相位关系:c、电阻所消耗的平均功率:4、问题解决已知某白炽灯的额定功率为220V/100W,其两端所加电压为。试求:(1)白炽灯的工作电阻;(2)电流有效值及解析式。【知识拓展】单相交流纯电阻电路的电压、电流与电阻的关系与在直流电路完全相同,这是什么道理?任务二、认识纯电感电路1、纯电感电路的含义:2、利用欧姆定律,绘出电流、电压、功率的波形图3、纯电感电路的工作特点:a、电压与电流的有效值数量关系:b、电压与电流的相位关系:c、电阻所消耗的平均功率:4、问题解决已知20W日光灯镇流器工作时两端电压为198V,电流为0.35A,电源频率为50Hz,镇流器电阻可以忽略,求镇流器的电感量。【知识拓展】P56【阅读理解】单相交流纯电感电路的平均功率为零,是耗能元件。任务三、认识纯电容电路1、纯电容电路的含义:2、利用欧姆定律,绘出电流、电压、功率的波形图3、纯电容电路的工作特点:a、电压与电流的有效值数量关系:b、电压与电流的相位关系:c、电阻所消耗的平均功率:4、问题解决已知20uF的电容器,接在电压为220V的交流电源上,电源频率为50Hz,求电路中的电流为多少?【知识拓展】P57【阅读理解】单相交流纯电容电路的平均功率为零,是耗能元件。
