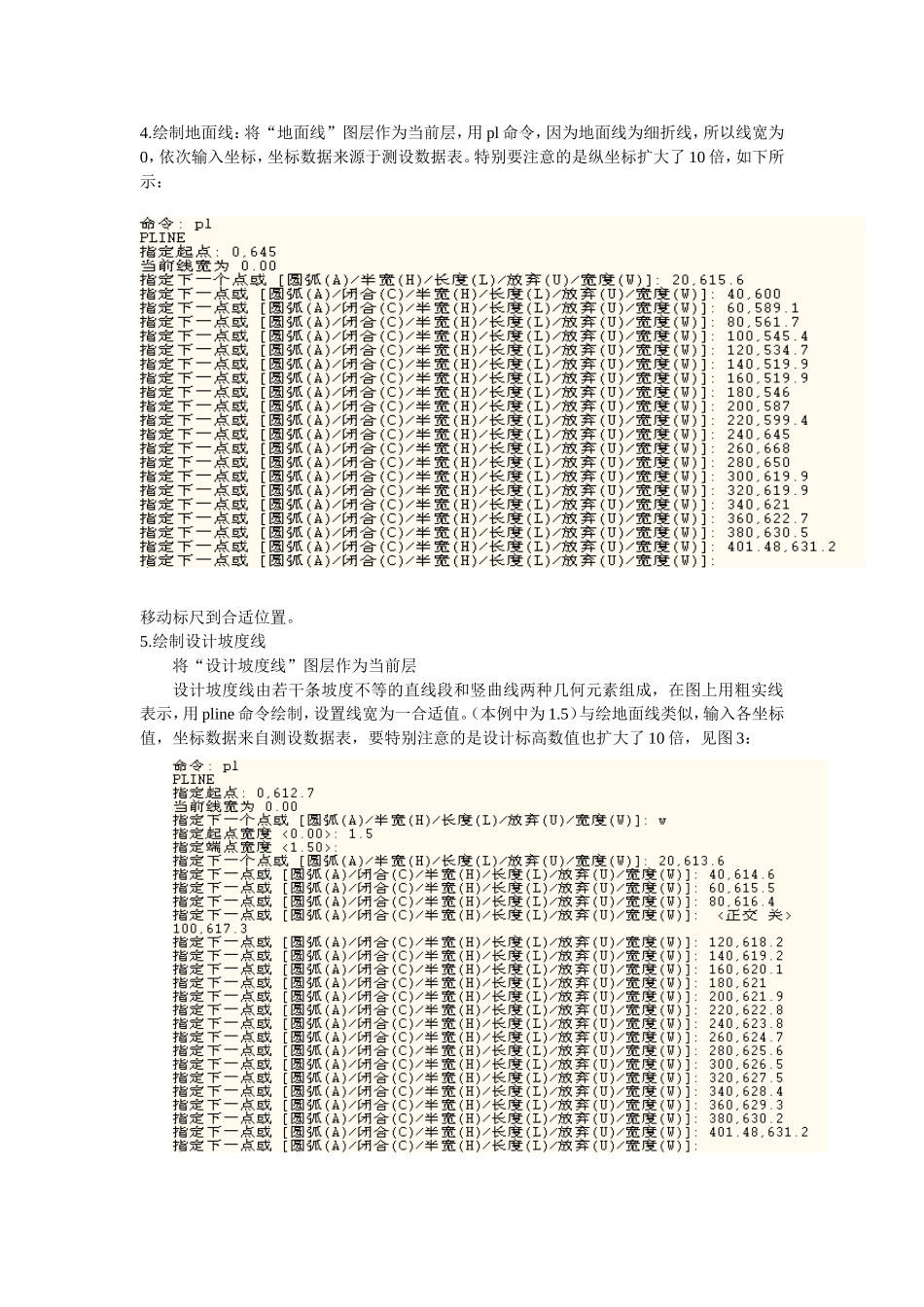

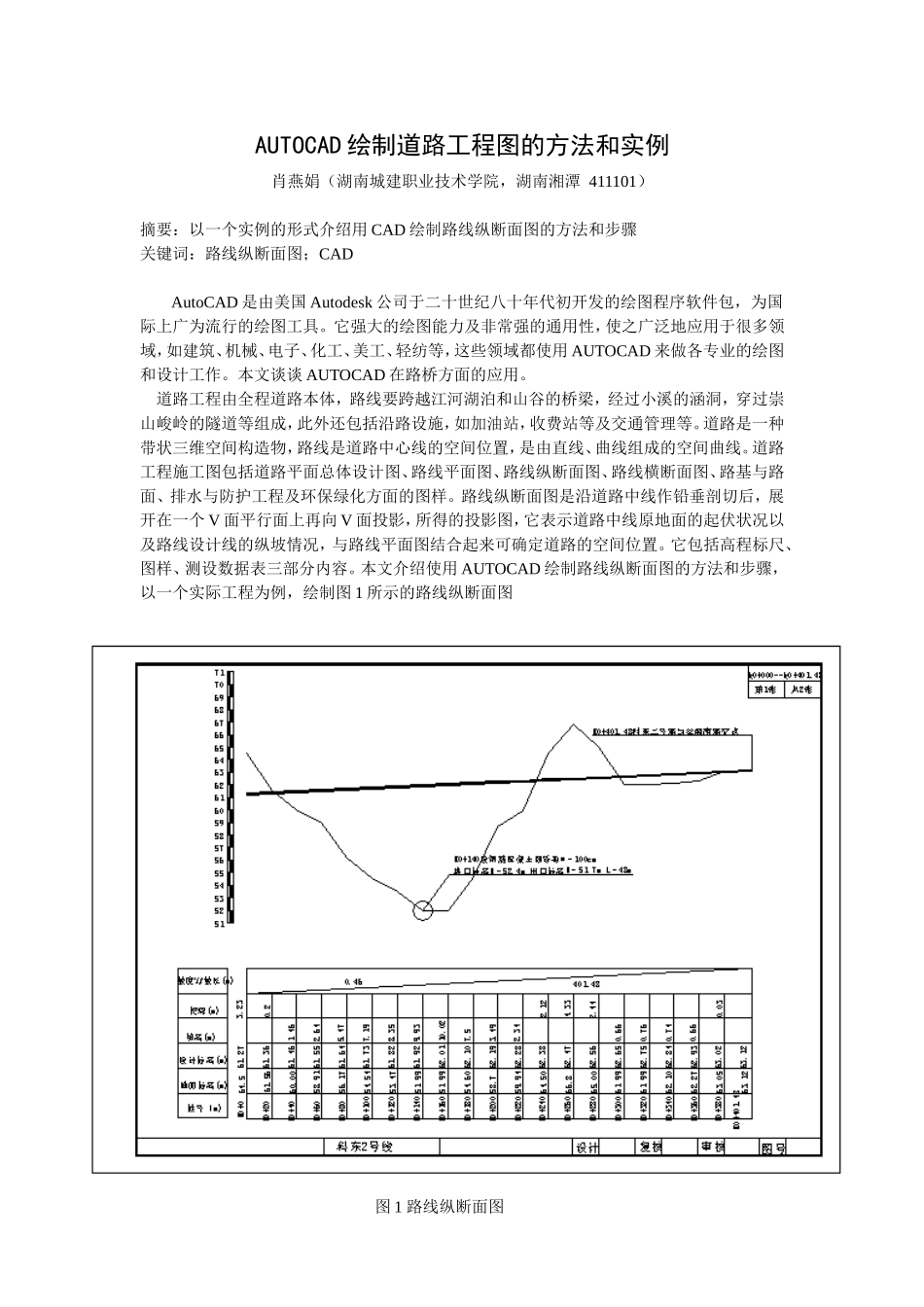

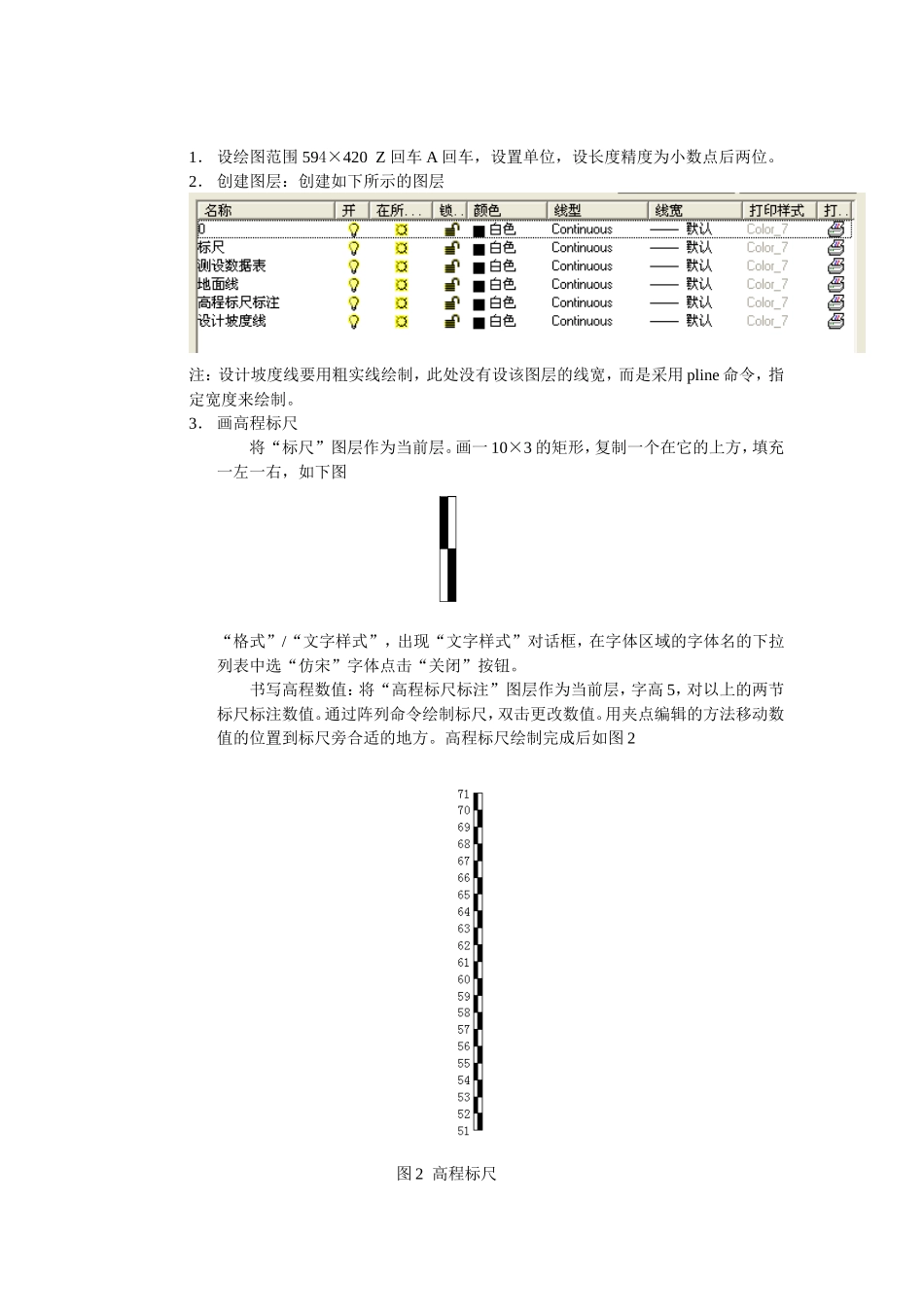

AUTOCAD绘制道路工程图的方法和实例肖燕娟（湖南城建职业技术学院，湖南湘潭411101）摘要：以一个实例的形式介绍用CAD绘制路线纵断面图的方法和步骤关键词：路线纵断面图；CADAutoCAD是由美国Autodesk公司于二十世纪八十年代初开发的绘图程序软件包，为国际上广为流行的绘图工具。它强大的绘图能力及非常强的通用性，使之广泛地应用于很多领域，如建筑、机械、电子、化工、美工、轻纺等，这些领域都使用AUTOCAD来做各专业的绘图和设计工作。本文谈谈AUTOCAD在路桥方面的应用。道路工程由全程道路本体，路线要跨越江河湖泊和山谷的桥梁，经过小溪的涵洞，穿过崇山峻岭的隧道等组成，此外还包括沿路设施，如加油站，收费站等及交通管理等。道路是一种带状三维空间构造物，路线是道路中心线的空间位置，是由直线、曲线组成的空间曲线。道路工程施工图包括道路平面总体设计图、路线平面图、路线纵断面图、路线横断面图、路基与路面、排水与防护工程及环保绿化方面的图样。路线纵断面图是沿道路中线作铅垂剖切后，展开在一个V面平行面上再向V面投影，所得的投影图，它表示道路中线原地面的起伏状况以及路线设计线的纵坡情况，与路线平面图结合起来可确定道路的空间位置。它包括高程标尺、图样、测设数据表三部分内容。本文介绍使用AUTOCAD绘制路线纵断面图的方法和步骤，以一个实际工程为例，绘制图1所示的路线纵断面图图1路线纵断面图1．设绘图范围594×420Z回车A回车，设置单位，设长度精度为小数点后两位。2．创建图层：创建如下所示的图层注：设计坡度线要用粗实线绘制，此处没有设该图层的线宽，而是采用pline命令，指定宽度来绘制。3．画高程标尺将“标尺”图层作为当前层。画一10×3的矩形，复制一个在它的上方，填充一左一右，如下图“格式”/“文字样式”，出现“文字样式”对话框，在字体区域的字体名的下拉列表中选“仿宋”字体点击“关闭”按钮。书写高程数值：将“高程标尺标注”图层作为当前层，字高5，对以上的两节标尺标注数值。通过阵列命令绘制标尺，双击更改数值。用夹点编辑的方法移动数值的位置到标尺旁合适的地方。高程标尺绘制完成后如图2图2高程标尺4.绘制地面线：将“地面线”图层作为当前层，用pl命令，因为地面线为细折线，所以线宽为0，依次输入坐标，坐标数据来源于测设数据表。特别要注意的是纵坐标扩大了10倍，如下所示：移动标尺到合适位置。5.绘制设计坡度线将“设计坡度线”图层作为当前层设计坡度线由若干条坡度不等的直线段和竖曲线两种几何元素组成，在图上用粗实线表示，用pline命令绘制，设置线宽为一合适值。（本例中为1.5）与绘地面线类似，输入各坐标值，坐标数据来自测设数据表，要特别注意的是设计标高数值也扩大了10倍，见图3：图3绘制完成地面线和设计坡度线6.绘测设数据表办公软件OFFICE可以和AUTOCAD进行数据交换。excel有制表和强大的数据处理功能，可以在excel中输入数据创建工作表，如需要做一些统计工作，可以利用excel的强大的数据处理功能来完成，完成后，放入AutoCAD中来。也可以在WORD中制表，然后插入CAD中，如果有大量的文字输入，如绘制首页、设计总说明，可以在WORD中输入，选定输入的内容，进行复制（+C），转入autoCAD中，执行MTEXT命令，+V将文字复制到文字输入框中。本例中因为测设数据表和纵断面图有非常强的位置对齐关系，所以还是用在CAD中画线，书写文字的方法。将“测设数据表”图层作为当前层，打开栅格，栅格的X轴间距和Y轴间距均为10，用line画出表格的分格线，从地面线的起点向下画一竖线，从地面线的终点向下画一竖线，这两条竖线作辅助线，用line绘表格的纵线和横线，用text命令书写文字，可一次完成全部数字的书写，竖写的数字设文字的旋转角度为90。可以使用一种更快捷的方法：首先用text标注出第一个桩号“K0+0”然后阵列，1行，21列，行偏移为0，列偏移为20，双击更改桩号。完成后如图4图4测设数据表7.绘水准点、桥涵构造物及相关标注绘圆管涵及标注：用circle命令绘圆管涵，其标注用引线标注8.插入图框用wblock命令创建图块并存盘，打开图框文件，用insert命令进行插入，X、Y、Z的比例均...
