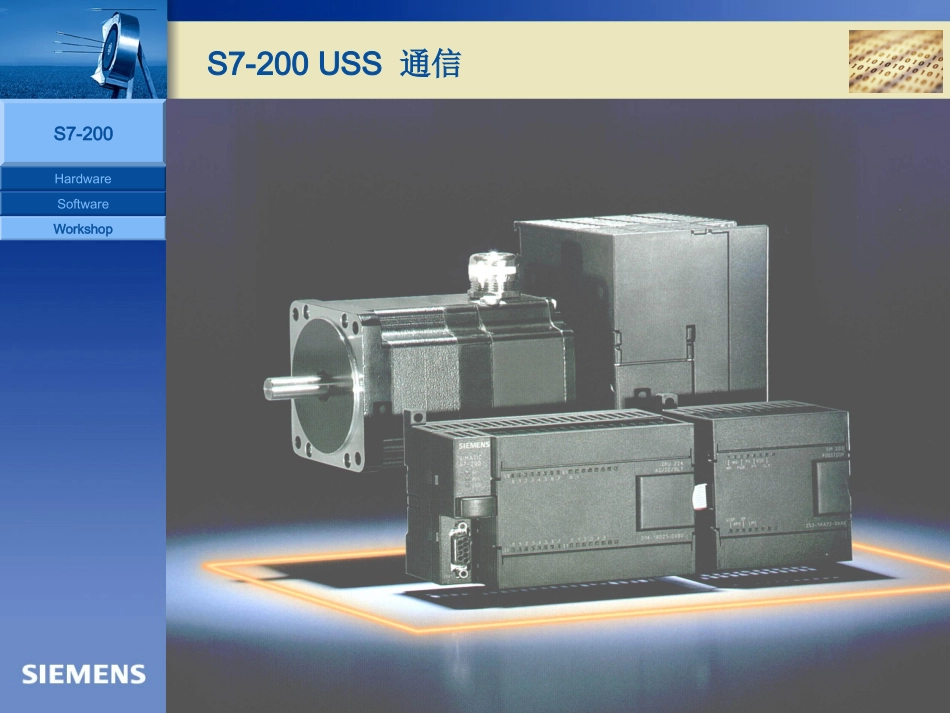

S7-200 USS通信_第1页
1/78
S7-200 USS通信_第2页
2/78

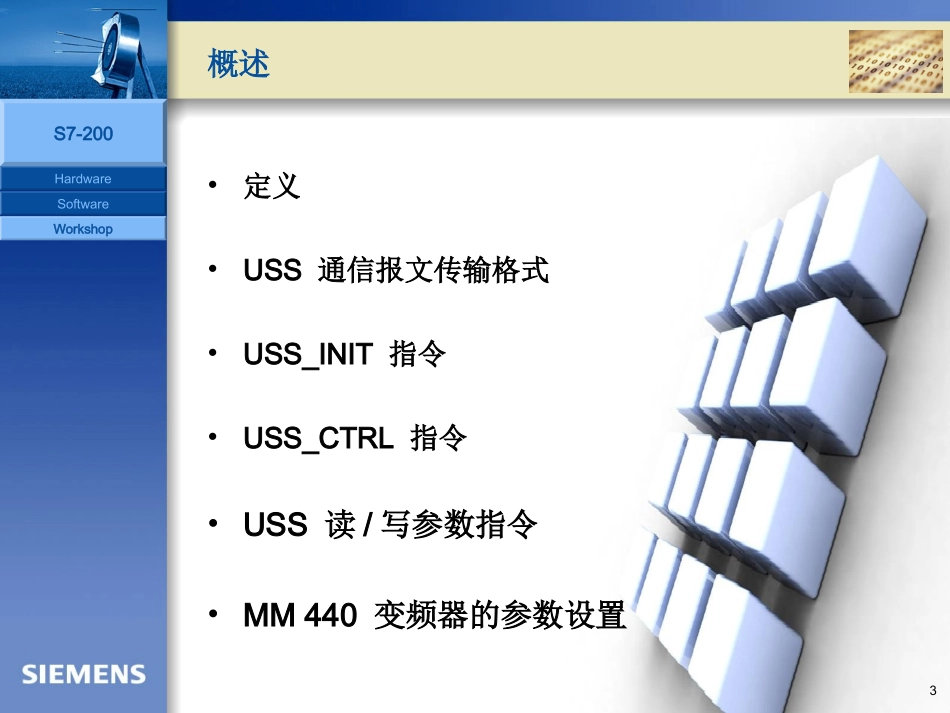

S7-200 USS通信_第3页
3/78
HardwareSoftwareWorkshopS7-2001S7-200USS通信1HardwareSoftwareWorkshopS7-2002•概述–定义–USS通信报文传输格式–USS_INIT指令–USS_CTRL指令–USS读/写参数指令–MM440变频器的参数设置•Micro/Win指令库的管理–指令库的安装–指令库的卸载–指令库的添加–指令库的删除•编程示例–功能要求–实现步骤2S7-200USS通信HardwareSoftwareWorkshopS7-2003•定义•USS通信报文传输格式•USS_INIT指令•USS_CTRL指令•USS读/写参数指令•MM440变频器的参数设置3概述HardwareSoftwareWorkshopS7-2004•S7-200与西门子MicroMaster系列变频器(如MM440、MM420、MM430以及MM3系列、新的变频器SINAMICSG110)之间使用USS通信协议进行通信。通过STEP7-Micro/WIN32V3.2以上版本指令库中的USS库指令,可简单方便地实现通信,控制实际驱动器和读取/写入驱动器参数。•USS通信总是由主站发起,USS主站不断循环轮询各个从站,从站根据收到的指令,决定是否、以及如何响应。从站永远不会主动发送数据。从站在以下条件满足时应答:–(1)接收到的主站报文没有错误。–(2)本从站在接收到主站报文中被寻址。•上述条件不满足,或者主站发出的是广播报文,从站不会做任何响应。•对于主站来说,从站必须在接收到主站报文之后的一定时间内发回响应。否则主站将视为出错。定义HardwareSoftwareWorkshopS7-2005•USS协议的特点为:•(1)支持多点通信(因而可以应用在RS485等网络上)。•(2)采用单主站的“主-从”访问机制。•(3)一个网络上最多可以有32个节点(最多31个从站)。•(4)简单可靠的报文格式,使数据传输灵活高效。•(5)容易实现,成本较低。定义HardwareSoftwareWorkshopS7-2006•STEP7-Micro/WINUSS指令库提供14个子程序、3个中断例行程序和8条指令,极大地简化了USS通信的开发和实现。使用USS指令库必须满足以下需求:–(1)初始化USS协议将端口0指定用于USS通讯。使用USS_INIT指令为端口0选择USS通讯协议或PPI通讯协议。选择USS协议与驱动器通讯后,端口0将不能用于其他任何操作,包括与STEP7--Micro/WIN通讯。–(2)在使用USS协议通讯的程序开发过程中,应该使用带两个通讯端口的S7-200CPU如CPU226、CPU224XP或EM277PROFIBUS模块(与计算机中PROFIBUSCP连接的DP模块)。这样第二个通讯端口可以用来在USS协议运时通过STEP7--Micro/WIN监控应用程序。–(3)USS指令影响与端口0上自由接口通讯相关的所有SM位置。定义HardwareSoftwareWorkshopS7-2007–(4)USS指令的变量要求一个400个字节V内存块。该内存块的起始地址由用户指定,保留用于USS变量。–(5)某些USS指令也要求有一个16个字节的通讯缓冲区。作为指令的参数,需要为该缓冲区在V内存中提供一个起始地址。建议为USS指令的每个实例指定一个独特的缓冲区。定义HardwareSoftwareWorkshopS7-2008•定义•USS通信报文传输格式•USS_INIT指令•USS_CTRL指令•USS读/写参数指令•MM440变频器的参数设置8概述HardwareSoftwareWorkshopS7-2009•(1)字符帧格式:USS的字符传输格式符合UART规范,即使用串行异步传输方式。USS在串行数据总线上的字符传输帧为11位长度,包括:•连续的字符帧组成USS报文。在一条报文中,字符帧之间的间隔延时要小于两个字符帧的传输时间(当然这个时间取决于传输速率)。S7-200CPU的自由口通信模式正好能够支持上述字符帧格式。•把S7-200的自由口定义为以上字符传输模式,就能通过编程,实现USS协议报文的发送和接收。主站控制器的所支持的通信模式必须和所要控制的驱动装置所要求的一致,这是实现S7-200和西门子驱动装置通信的基础。USS通信报文传输格式HardwareSoftwareWorkshopS7-20010•(2)报文帧格式:协议的报文简洁可靠,高效灵活。报文由一连串的字符组成,协议中定义了它们的特定功能:•以上每小格代表一个字符(字节)。含义如下:–STX:起始字符,总是02h–LGE:报文长度–ADR:从站地址及报文类型–BCC:BCC校验符–在ADR和BCC之间的数据字节,称为USS的净数据。主站和从站交换的数据都包括在每条报文的净数据区域内。USS通信报文传输格式HardwareSoftwareWorkshopS7...
