玻璃CNC加工技术探讨VIP专享VIP免费

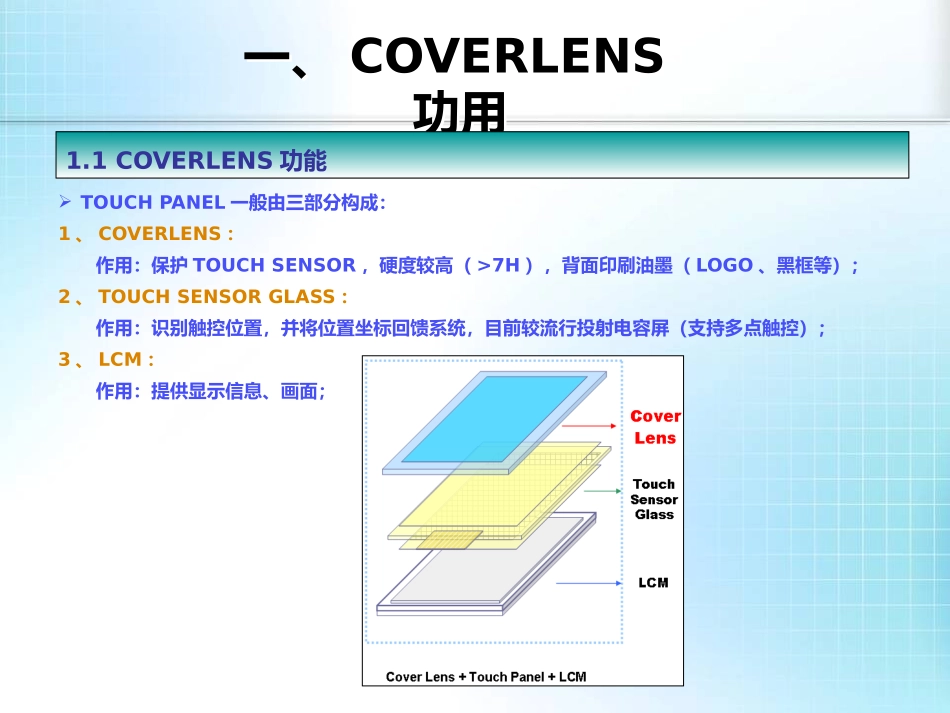

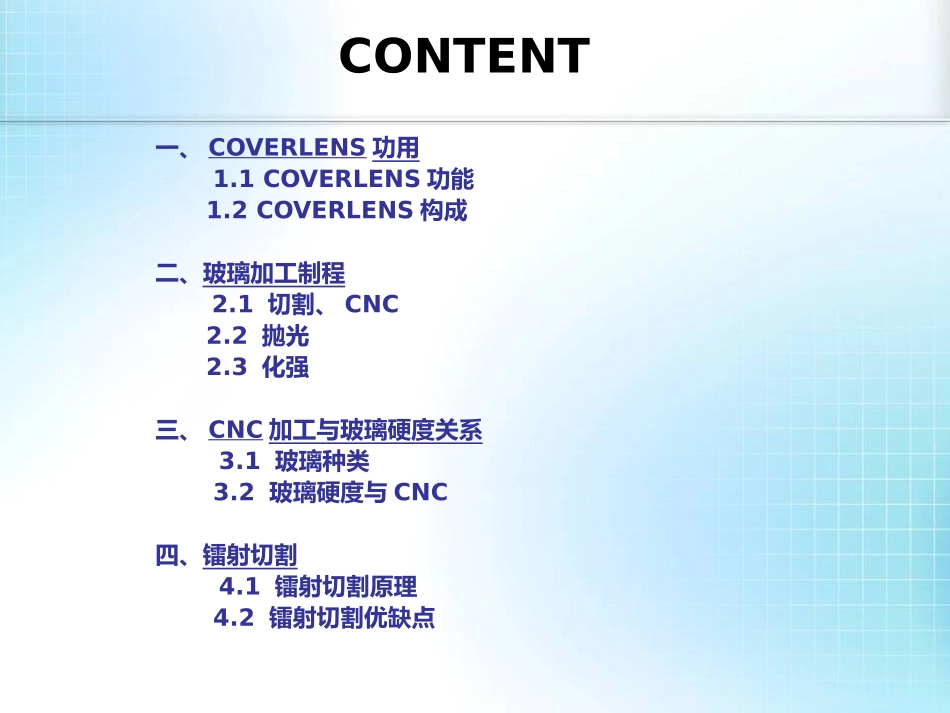

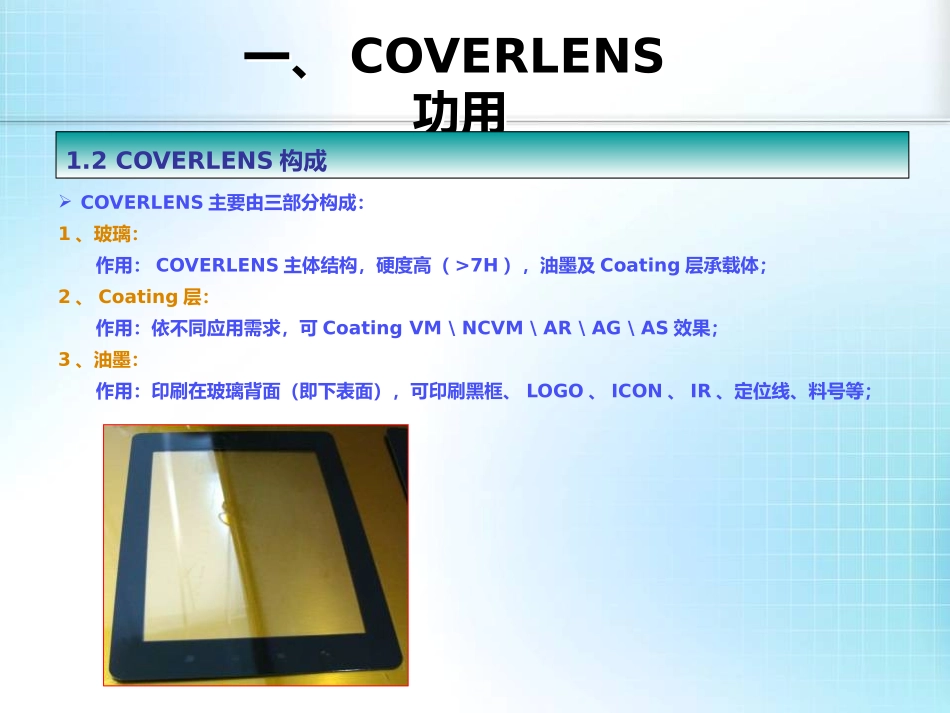

CONTENTCONTENT一、COVERLENS功用1.1COVERLENS功能1.2COVERLENS构成二、玻璃加工制程2.1切割、CNC2.2抛光2.3化强三、CNC加工与玻璃硬度关系3.1玻璃种类3.2玻璃硬度与CNC四、镭射切割4.1镭射切割原理4.2镭射切割优缺点一、COVERLENS功用一、COVERLENS功用1.1COVERLENS功能TOUCHPANEL一般由三部分构成：1、COVERLENS：作用：保护TOUCHSENSOR，硬度较高（>7H），背面印刷油墨（LOGO、黑框等）；2、TOUCHSENSORGLASS：作用：识别触控位置，并将位置坐标回馈系统，目前较流行投射电容屏（支持多点触控）；3、LCM：作用：提供显示信息、画面；一、COVERLENS功用一、COVERLENS功用1.2COVERLENS构成COVERLENS主要由三部分构成：1、玻璃：作用：COVERLENS主体结构，硬度高（>7H），油墨及Coating层承载体；2、Coating层：作用：依不同应用需求，可CoatingVM\NCVM\AR\AG\AS效果；3、油墨：作用：印刷在玻璃背面（即下表面），可印刷黑框、LOGO、ICON、IR、定位线、料号等；一、COVERLENS功用一、COVERLENS功用1.2COVERLENS构成-玻璃目前采购的玻璃约有两种（按生产工艺分）：1、流动床法在溶融锡表面上将溶融玻璃水平式拉曳成板状基板，一般适用于大板型量产之苏打石灰玻璃板的制造。2、溶融向下曳引法美国公司所开发的方法，其方法是由溶融之两测垂直方向流下，而形成平坦状玻璃基板。一、COVERLENS功用一、COVERLENS功用1.2COVERLENS构成-Coating层VM\NCVM\AR\AG\ASCoating方法及作用：ItemDescriptionProcessPhotoVM/NCVMVacuumMetalization/NonConductiveVacuumMetalizationSputterAR增透Anti-ReflectionSputterAG抗眩Anti-GlareSprayAS防污Anti-SmudgeSpray备注：Sputter---金属溅镀Spray---高压喷涂一、COVERLENS功用一、COVERLENS功用1.2COVERLENS构成-Coating层Coating与印刷关系及Coating面选择：Item印刷前印刷后正面反面(印刷面)VM/NCVM●●AR(增透)●●●AG(抗眩)●●AS(防污)●●AG+AS，AR+AS，FCL一般仅限于制程研究，因单价较高，均无量产，目前也没有客户有两种Coating方式以上的组合需求，一般只要求一种Coating处理；AG+AR不可行，无意义；VM/NCVM须Coating在COVERLENS反面，且一定要在油墨印刷前，因为与油墨在同一面，若在油墨印刷后CoatingVM/NCVM，可能会破坏油墨效果；目前少有此Coating实绩；AR可依客户需求Coating在正面、反面或双面，考虑到后续DB(全面贴合)制程，一般AR在正面光损失率更小(≈0.2%)，且客户也多要求Coating在正面；一、COVERLENS功用一、COVERLENS功用1.2COVERLENS构成-油墨客户要求的印刷效果通过油墨来实现，油墨印刷在玻璃反面（即下表面），可印刷黑框、LOGO、ICON、IR、定位线、料号等，图例：印刷要點：每道印刷需一張網版；網版數量取決於CoverLens圖面上的印刷需求，一般情況下，外形的黑墨印刷兩道，其餘各種需求，如半透，IR等，條件相同(顏色厚度要求等)的可合在一道墨上，其餘均為單道墨;客戶LOGO等一般使用鏡面銀，銀油一般需在印刷後，再補一道墨，防止銀油氧化問題，如黑墨有兩道情況下，一般使用第二道墨進行保護。一、COVERLENS功用一、COVERLENS功用1.2COVERLENS构成-油墨油墨印刷机台：光學玻璃玻璃承載治具油墨網版刮刀參數介面印刷开始，网版向下移动压至COVERLENS开始印刷；印刷结束，网版向上移开，人员用吸嘴将已印刷好的COVERLENS取出放置，而后进行高温固化。一、COVERLENS功用一、COVERLENS功用1.2COVERLENS构成-油墨每道效果均需一道油墨印刷，印刷时每个COVERLENS机种均需有对应的承载治具，考虑到各家油墨特性及网版、治具的制作精度，故网版、治具设计时需注意以下要点：网版设计：1、網版外框常用規格：≥10.1寸700mm×500mm；＜10.1寸600mm×400mm2、一般網版的尺寸公差為±0.03mm。3、網版相關參數需製成表并置於網版圖中。治具设计：1、治具常用規格：產品≥10寸：480mm×250mm；產品＜10寸：400mm×200mm2、置具中放置槽外型尺寸為產品尺寸，公差為(上限為最大值加0.05mm)與(上限為最大值加0mm)；例如：當產品尺寸為A±0.1mm時，其放置槽外型尺寸為A+0.15/+0.10mm3、Coverlens放置框邊需倒...
