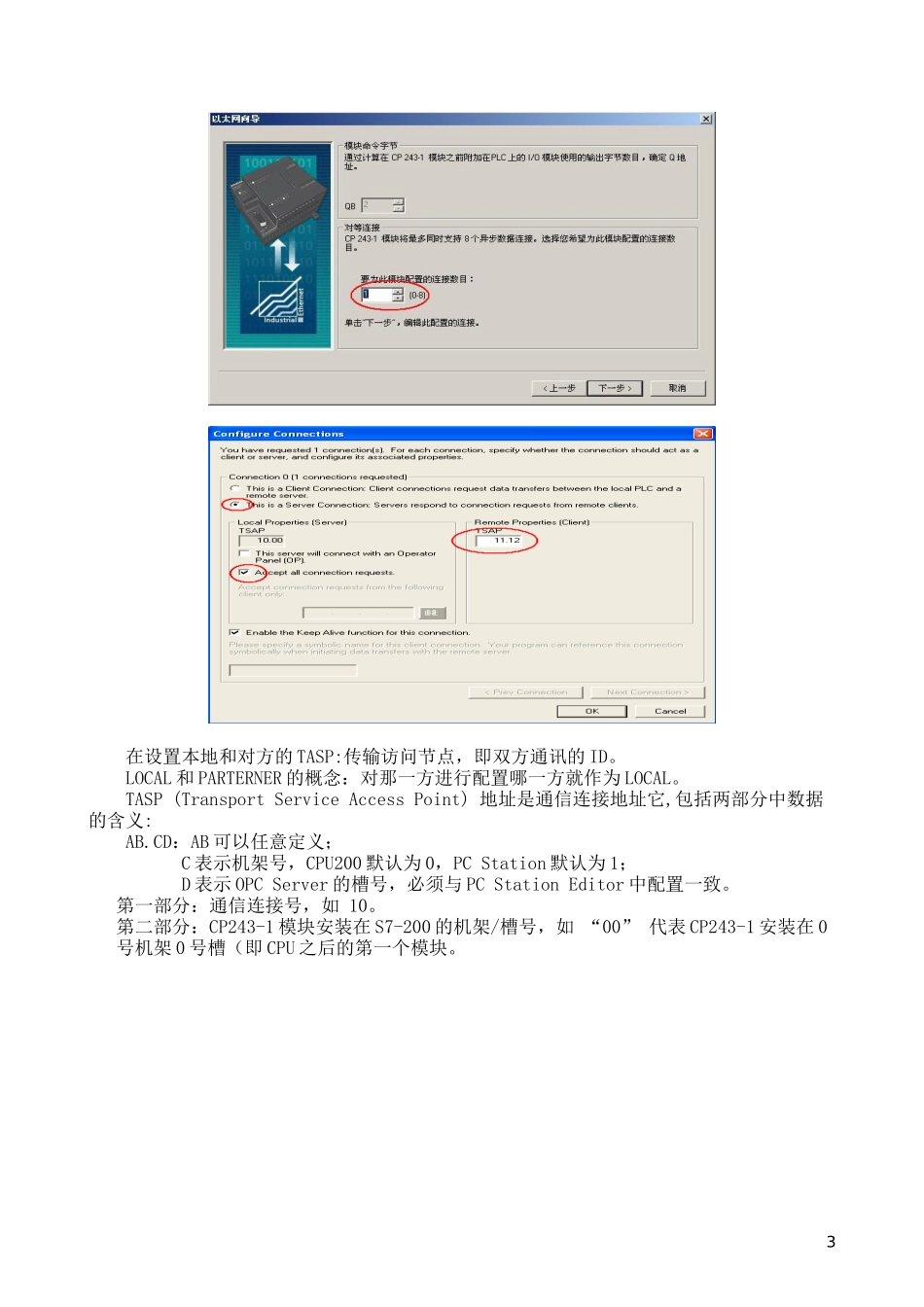

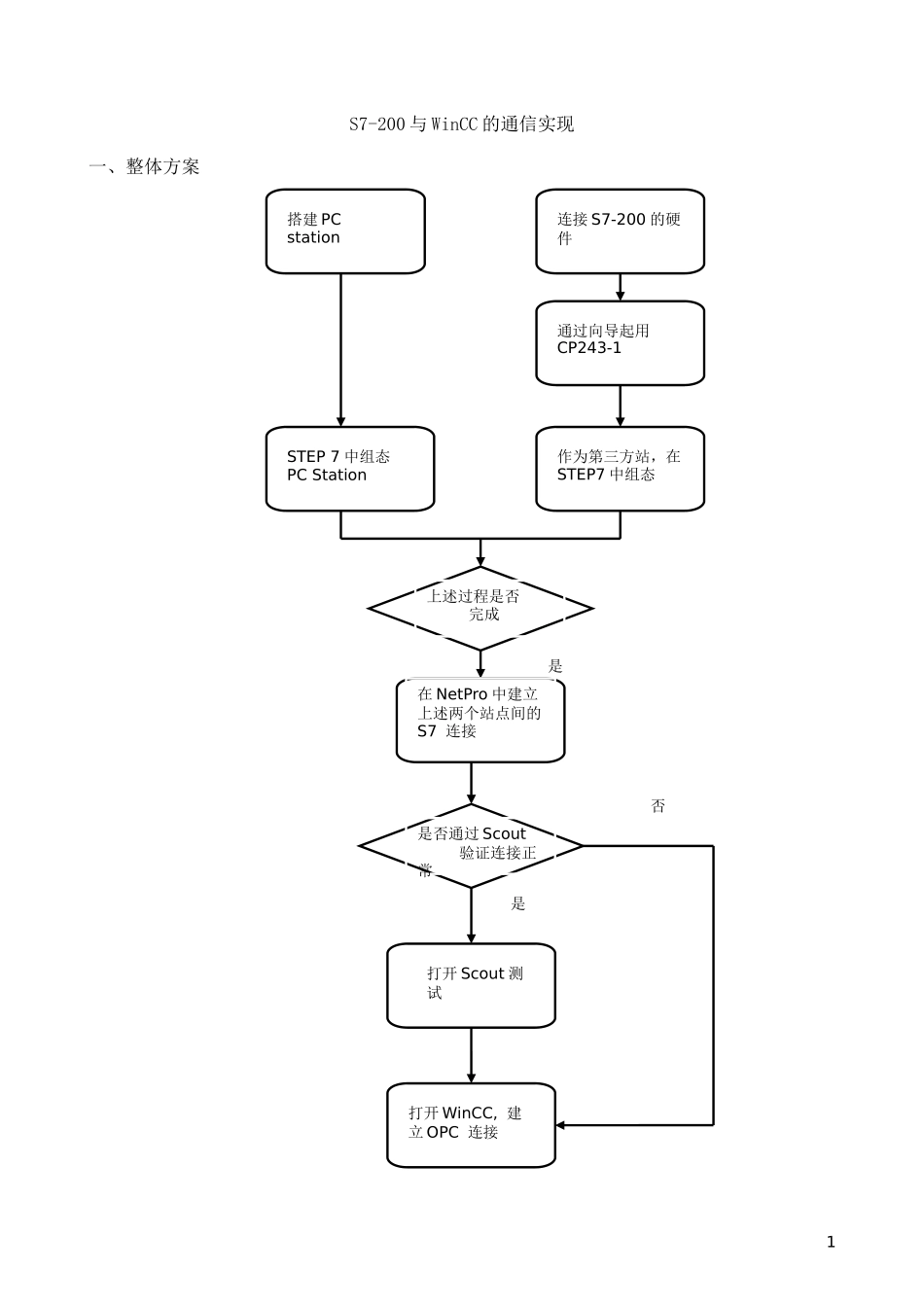

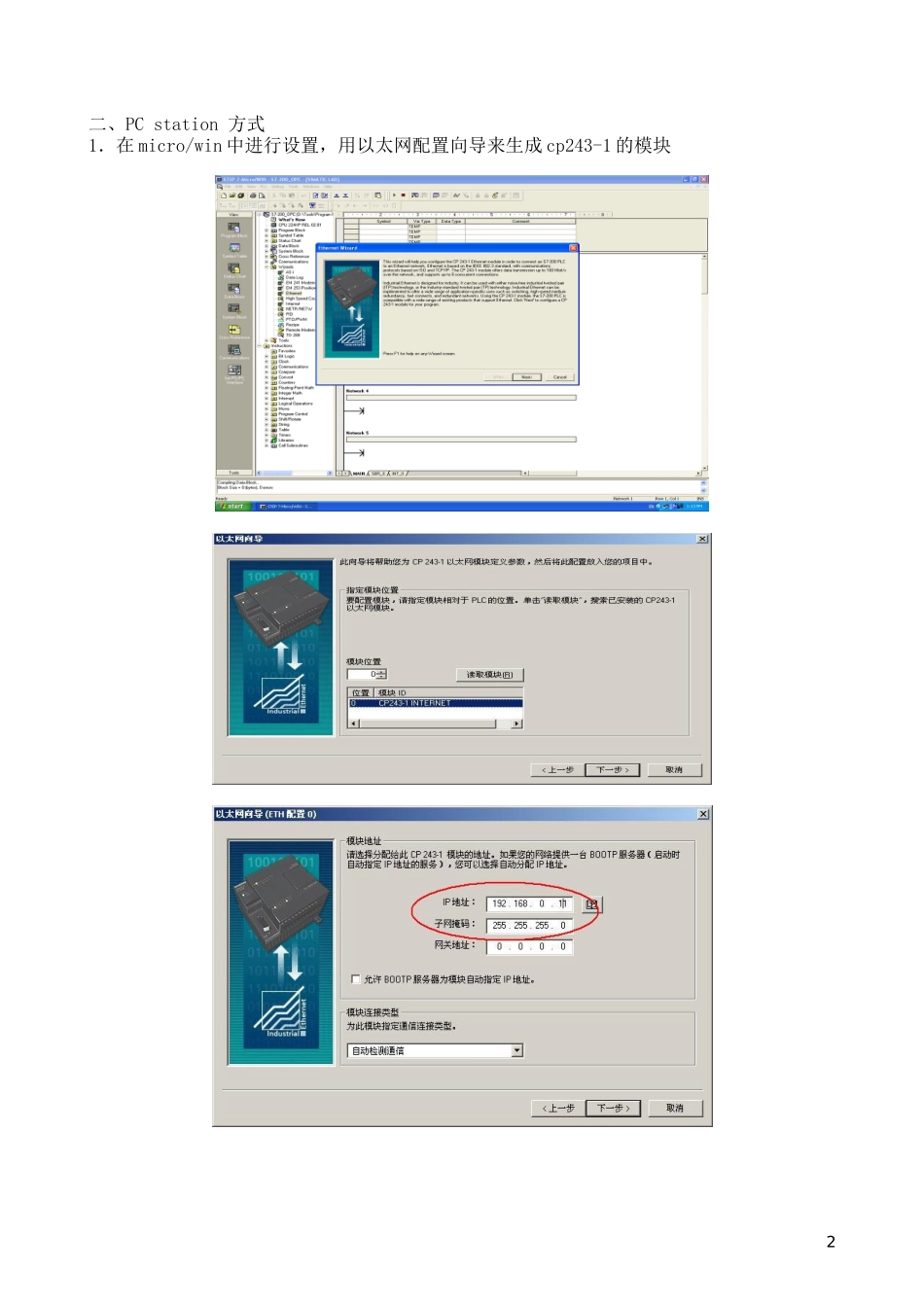

S7-200与WinCC的通信实现一、整体方案搭建PCstation连接S7-200的硬件通过向导起用CP243-1STEP7中组态PCStation作为第三方站,在STEP7中组态上述过程是否完成是在NetPro中建立上述两个站点间的S7连接是否通过Scout验证连接正常是否打开Scout测试打开WinCC,建立OPC连接1二、PCstation方式1.在micro/win中进行设置,用以太网配置向导来生成cp243-1的模块2在设置本地和对方的TASP:传输访问节点,即双方通讯的ID。LOCAL和PARTERNER的概念:对那一方进行配置哪一方就作为LOCAL。TASP(TransportServiceAccessPoint)地址是通信连接地址它,包括两部分中数据的含义:AB.CD:AB可以任意定义;C表示机架号,CPU200默认为0,PCStation默认为1;D表示OPCServer的槽号,必须与PCStationEditor中配置一致。第一部分:通信连接号,如10。第二部分:CP243-1模块安装在S7-200的机架/槽号,如“00”代表CP243-1安装在0号机架0号槽(即CPU之后的第一个模块。3此处中的地址,不能在程序中被占用。完成以太网模块的组态,在200的程序快的“调用子模快”中进行调用。42.将本机配置为PCStation站打开StationConfigurationEditor工具,操作如下图所示:3.在STEP7中插入PCSTATION组态,并设置合适的IP地址。PCStation:IEGeneral,SWV6.2,OPCServer,SWV6.1注意:PCStation的名字为上面配置时,使用的名字(OPC_CP243),IP地址为PCStation的地址,即本机地址。5注意:将连接设置为内部连接(表示PCstation与STEP7安装在同一台机器上)。(1)通过SetPG/PCInterface改变连接6(2)通过设置ConfigurationConsole在SIMATICNet>>ConfigurationConsole中设置Configurationmode(一般默认为该模式),并将Accespoints设置为内部连接。4.在STEP7中插入otherStation组态(s7-200)75.在STEP7的NETPRO中建立S7连接将OtherStation挂到IndustiralEhernet上面,指定的IP地址为S7-200地址,即配置CP243-1时使用的地址。建立PCstation和otherstation(s7-200)之间的S7连接。8注意:当连接建立时,下图中的conn与RUN/Stop显示在线。否则,重新启动计算机或者对其组态进行重新编译和下载。6.在OPCSCOUT中进行测试,建立相应的变量。(1)打开OPCSCOUT9(2)添加新的组和变量(3)创建新的变量在OPCScout中,您不能直接插入V变量,您需要先插入M变量,然后进行修改。插入M变量后,双击进入编辑状态,将“]”之后的文字部分改为db1,b1,db1,x1000.0,1或者db1,b1001,1’或者db1,w1002,1或者db1,d1004,1或者db1,real,1008,1如图所示,分别代表位、字节、字、双字和实数。(4)进行测试通讯质量107.用WINCC作为客户端访问创建好的OPC服务器。在WINCC中,通过服务器PC.SnimacNET导入OPCSCOUT中建立的变量。(1)在变量管理中添加新的驱动(2)在opc组群中,点击系统参数,进入opc管理器。Local>opc.sinamicnet,搜索次服务器下的项目,然后选择相应的参数进行添加。11三、PCAccess方式1.用pcaccess创建一个opc服务器(1)在pcaccess中建立一个新的plc连接,便填写网络地址,需要设TSAP,PCaccess不能关。12此处local是指pc侧,remote值得是200侧(2)建立一个新的项目,便填写变量信息(3)将建立好的项目拖入下方的测试区,便按启动按钮进行测试2.Wincc作为客户机访问创建好的opc服务器创建opc驱动,在opc组群中进入opc条目管理器,按如下路径找建立好的变量。13
