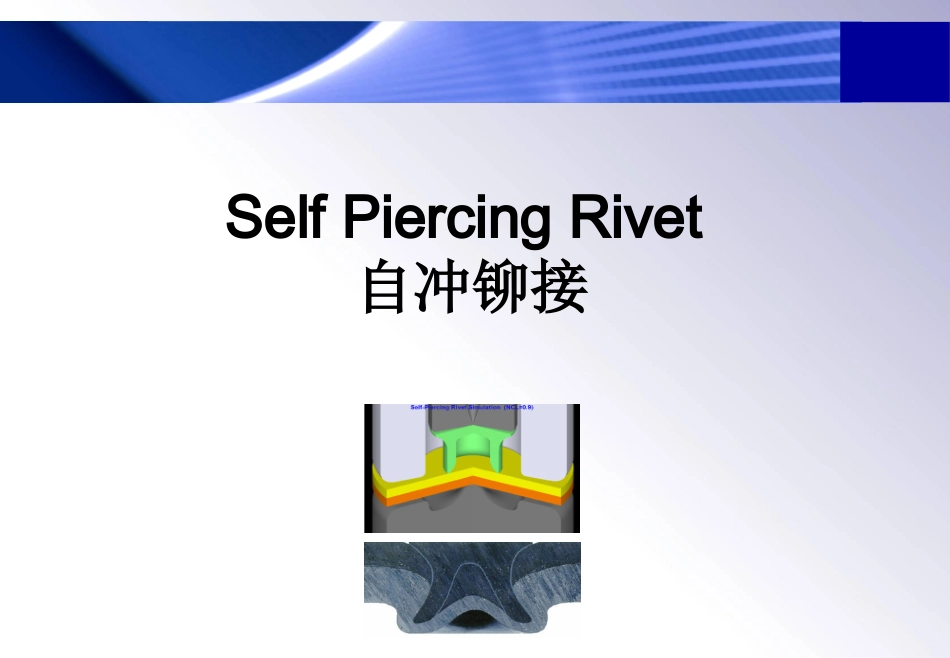

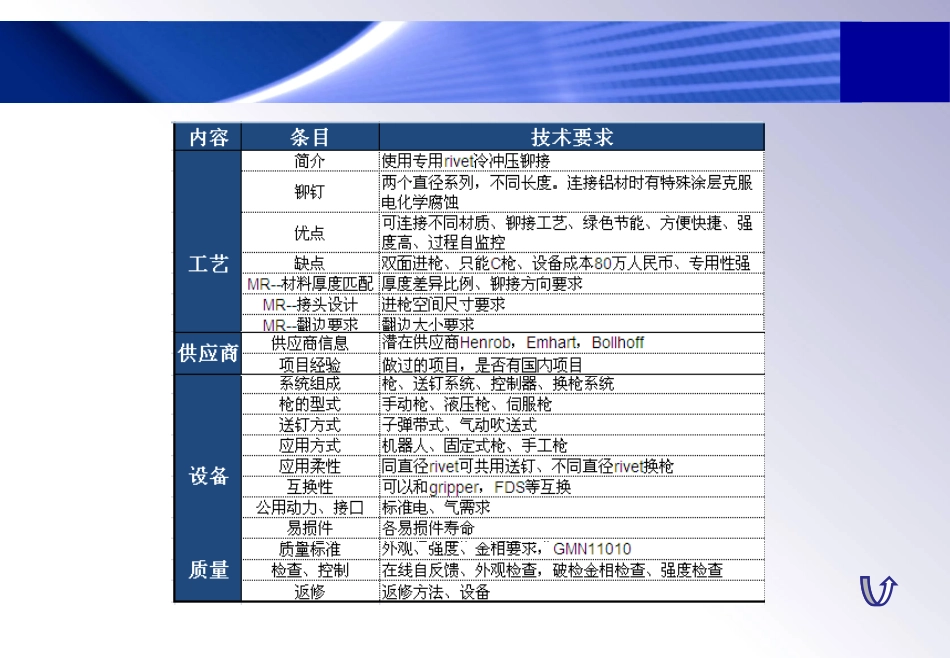

SelfPiercingRivet自冲铆接CycleInitiationNoseContactRivetInsertingSettingFlushToolRetract简介：自冲铆接工艺是一个在铆钉与板料之间形成牢固互锁的冷成型工艺。Rivetsaremadefromheat-treatedcarbonsteel,withacomplexmechanicallyappliedalloycoatingtopreventcorrosionwhenusedinAlstructure.特殊热处理碳钢材质，应用到Al连接结构时其表面有复杂的机械合金涂层处理（防止Al-Steel电化学腐蚀）铆钉：车身通常的铆钉有3mm，5mm两个系列优点：SPR是机械冷成型连接1.可以实现多种材料连接（钢、铝、塑料）2.AlSPR铆接点的静态强度、疲劳强度均高于等厚Al板材RSW电阻点焊强度3.单步工艺4.CT时间短2s（纯铆接时间）5.能耗低，绿色工艺6.工艺质量可以过程自监控缺点：SPR工艺的局限性1.连接点处需要保留双侧的进枪空间2.通常不同的材质、厚度、硬度的接头组合需要不同的铆钉、冲头冲模3.铆钉成本的piececost0.08Euro/Rivet4.设备系统成本远高于电阻点焊800K人民币/system5.铆接点凸起约2-3mm6.只能使用C型铆接枪工艺要求MR材料、厚度匹配要求1.接头不能含脆性材料（如玻璃、脆性塑料）2.底层材料（die侧）可以是钢板或者铝板，如果是铝型材或铸铝其延伸率必须大于12%3.不同材质铆接原则：薄板铆向厚板，硬材质铆向软材质（steel->Al）底层板材的厚度必须大于铆点总厚度的1/3工艺要求MR接头设计要求工艺要求MR铆接翻边设计要求SPRMatrix—供应商供应商信息相关项目设备系统组成设备SPR枪型式便携手持式液压双动式液压预紧式电伺服式设备送钉方式Henrob：RivetTape,DrumautofeederEmhart：Auto-feeder设备应用方式RoboticSystemPreferPedestalSystemPreferManualSystem自动送钉，必须保证枪体垂直，通常要求工件旋转设备应用柔性、互换性同一系列（同直径）不同长度铆钉可以用一把枪铆接使用不同送钉器不同系列铆钉可以通过MagazineFill系统，使用不同的枪铆接换枪盘上装不同规格送钉管，不同送钉器设备应用柔性、互换性不同铆接枪之间的互换：最多3枪互换ToolChanger品牌：Walther，StaubliSPR跟其他应用互换：Gripper，FDS如果采取换枪的方式，则在在整个CT里面每次换枪时需要额外4+4=8秒（放/拿）的时间设备接口标准、公用动力要求:无特别要求设备易损件寿命设备维修保养设备采购价格：约80万人民币/System(SPRGUN+AUTOFeeder+Controller)采购周期：18周(运输)质量标准GMN110101.Anevengapfreeset-downoftherivet2.Crackfreebutton3.Fillinsiderivet,minimumof2/3offormedlength4.Sfminminimumsheetthicknessof0.2mmatfootofrivet5.Aclosedjointbetweenrivetandsheets,nogapsSHDegreeofinterlockingintobottomsheetXTRivetcompression,nogapspermitted在线依靠自动监控系统100%反馈质量，并外观检查破检金相检查，拉伸试验返修方法结束！
