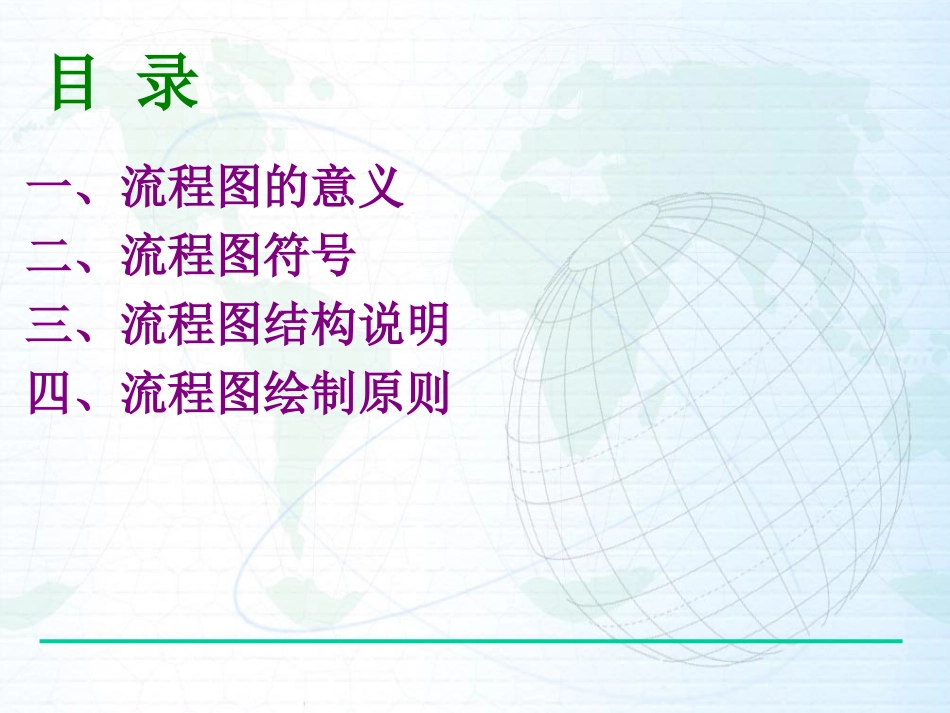

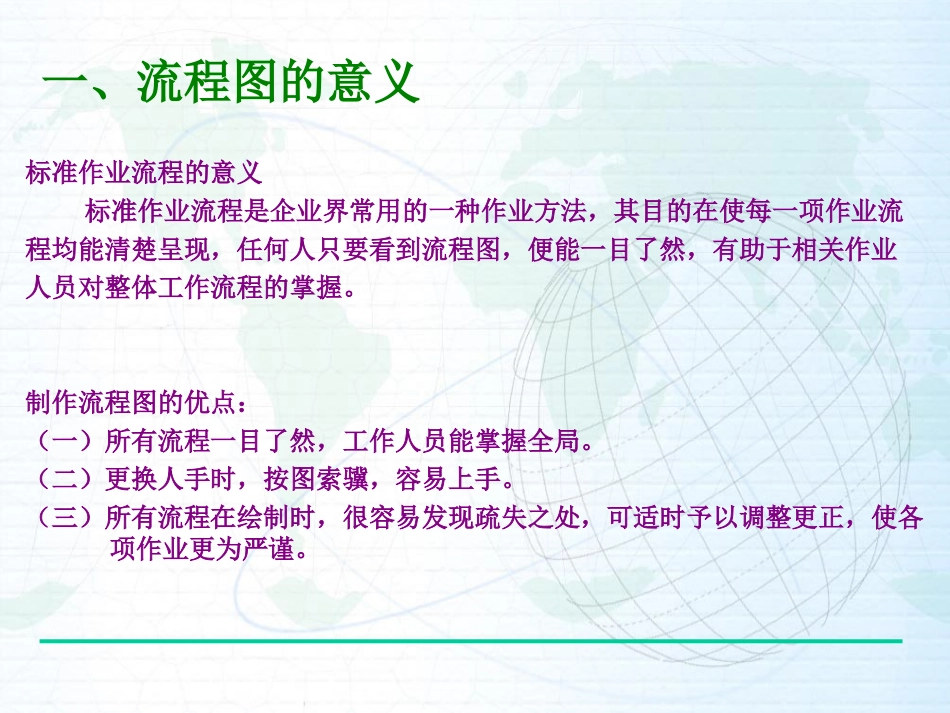

流程图制作规范目录一、流程图的意义二、流程图符号三、流程图结构说明四、流程图绘制原则一、流程图的意义标准作业流程的意义标准作业流程是企业界常用的一种作业方法,其目的在使每一项作业流程均能清楚呈现,任何人只要看到流程图,便能一目了然,有助于相关作业人员对整体工作流程的掌握。制作流程图的优点:(一)所有流程一目了然,工作人员能掌握全局。(二)更换人手时,按图索骥,容易上手。(三)所有流程在绘制时,很容易发现疏失之处,可适时予以调整更正,使各项作业更为严谨。二、流程图符号符号名称含义准备作业(Start)流程图开始处理(Process)处理程序决策(Decision)不同方案选择终止(END)流程图终止路径(Path)指示路径方向文件(Document)输入或输出文件已定义处理(PredefinedProcess)使用某一已定义之处理程序连接(Connector)流程图向另一流程图之出口;或从另一地方之入口注释(Comment)表示附注说明之用三、流程图结构说明循序结构(Sequence)(一)图形:(二)意义:处理程序循序进行。(三)语法:DO处理程序1THENDO处理程序2处理程序1处理程序2三、流程图结构说明(四)实例:(五)运用时机:本结构适用于具有循序发生特性之处理程序,而绘製图形上下顺序就是处理程序进行顺序。1.研考室:成立推动小组2.研考室:小组成员工作分配三、流程图结构说明条件处理程序1处理程序2是否或条件处理程序是否选择结构(Selection)二元选择结构(基本结构)(一)图形:(二)意义:流程依据某些条件,分别进行不同处理程序。(三)语法:IF条件THENDO处理程序1ELSEDO处理程序2三、流程图结构说明(四)运用时机:1.本结构适用于须经选择或决策过程,再依据选择或决策结果,择一进行不同处理程序。2.选择或决策结果,可以用「是、否」、「通过、不通过」或其它相对文字,来叙明不同路径处理程序。3.经选择或决策结果之二元处理程序,可以仅有一个,例如:仅有「是」或「否」的处理程序。三、流程图结构说明选择结构(Selection)多重选择结构(二元选择结构变化结构)(一)图形:(二)意义:流程依据某些条件,分别进行不同处理程序。(三)语法:FOR条件PCASE1DO处理程序1CASE2DO处理程序2.CASEnDO处理程序nP=1P=n条件P处理程序2处理程序n处理程序1.........P=2三、流程图结构说明(四)运用时机:1.本结构是二元选择结构之变化,流程依据选择或决策结果,择一进行不同处理程序。2.选择或决策结果路径名称,可用不同文字,来叙明不同路径之处理程序。三、流程图结构说明重复结构(Iteration)˙REPEAT-UNTIL结构(一)图形:(二)意义:重覆执行处理程序直到满足某一条件为止,即直到条件变成真(True)为止。(三)语法:REPEATDO处理程序UNTIL条件条件处理程序否是三、流程图结构说明(四)运用时机:1.本结构适用于处理程序依据条件需重覆执行的情况,而当停止继续执行的条件成立后,即离开重覆执行迴圈至下一个流程。2.本重覆结构是先执行处理程序,再判断条件是否要继续执行。三、流程图结构说明˙DO-WHILE结构(一)图形:(二)意义:除了在执行处理程序之前,得先测试条件外,DO-WHILE结构和REPEAT-UNTIL结构很相似,若条件为伪(False),就不再执行处理程序。(三)语法:WHILE条件DO处理程序END条件处理程序否是重复结构(Iteration)三、流程图结构说明˙DO-WHILE结构(四)运用时机:1.本结构适用于处理程序依据条件需重覆执行的情况,而当停止继续执行的条件成立后,即离开重覆执行迴圈至下一个流程。2.本重复结构是先判断条件是否成立,再执行处理程序。重复結构(Iteration)四、流程图绘制原則一、符号的用途是用图形来标识它所表示的功能,而不考虑符号内的内容。二、在图中,应对各个符号均匀地分配空间,连线应保持合理长度,要尽量少使用长线。三、大多数符号都被设计成能在符号内列出说明性文字。实际使用各种符号时须参照本标准所给符号的形状,尤其不要改变角度和其它影响符号形状的因素,尽可能统一各种符号的大小。描绘符号的方向是任意选定的,可能的话最好取水平方向。四、应该把理解某个符号的功能所需要的最低...
