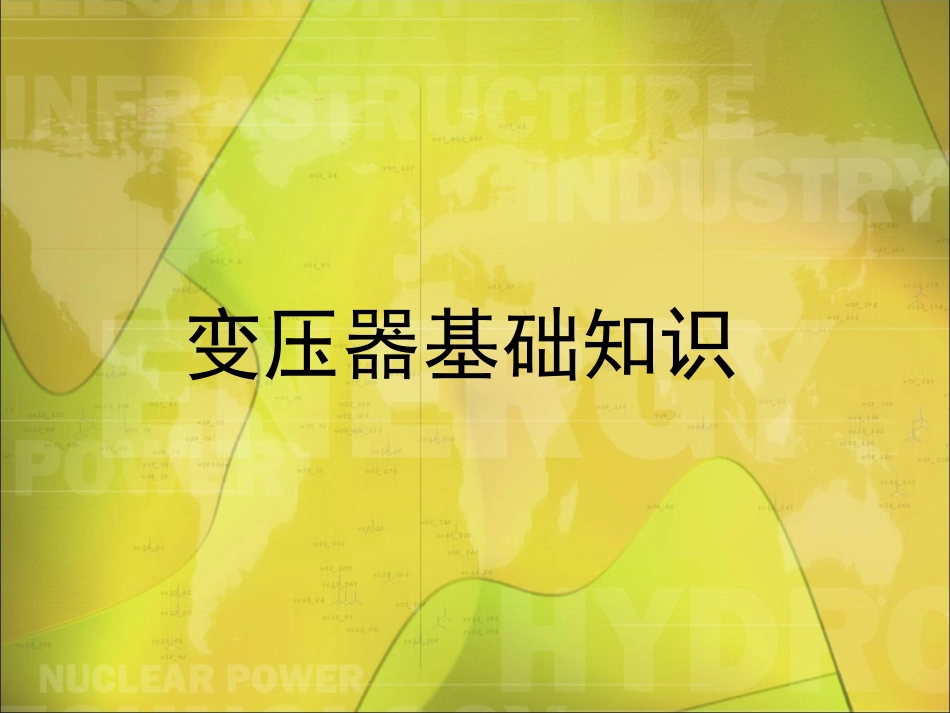

变压器基础培训新疆国信生产准备部变压器基础知识（一）变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比，电流的大小与匝数成反比。变压器主要作用是传输电能，因此，额定容量是它的主要参数。（二）、变压器工作原理变压器是利用电磁感应原理构成的一种元器件。由一个初级线圈（线圈圈数n1）及一个次级线圈（线圈圈数n2）环绕着一个核心，也就是铁芯，常用的铁芯形状一般有E型和C型。•变压器的的基本原理是：电磁感应原理，即“电生磁，磁生电”。变压器基本原理图•E1是初级电压；E2是次级电压•N1初级线圈匝数，n2是次级线圈匝数（三）变压器应用发电厂10.5KV输电线220KV升压变电站10/35KV降压实验室/用户380/220V降压仪器36/24/12V降压（四）变压器结构图2-1变压器的结构示意图及电路符号u1N1i1i2u2KZLΦN2铁芯原边绕组副边绕组变压器结构变压器组成部件包括器身（铁芯、绕组、绝缘、引线）、变压器油、油箱和冷却装置、调压装置、保护装置（吸湿器、安全气道、气体继电器、储油柜及测温装置等）和出线套管。•1、铁芯•铁芯是变压器中主要的磁路部分。通常由含硅量较高，厚度分别为0.35mm\0.3mm\0.27mm，由表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。•铁芯分为铁芯柱和横片两部分，铁芯柱套有绕组；横片是闭合磁路之用。•铁芯结构的基本形式有心式和壳式两种。心式及壳式变压器心式变压器壳式变压器2、绕组绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成。绕组的作用是电流的载体，产生磁通和感应电动势。根据变压器高压绕组和低压绕组的相对位置，变压器绕组可分为同心式和交叠式。两者的区别是同心式绕组的高、低压绕组同心地套在铁芯柱上，而交叠式绕组都制成饼型，高低压绕组上下交替放置。同心式绕组适合芯式变压器，高压绕组在外部，低压绕组在内部，这样可以降低对绕组绝缘等级的要求。交叠式绕组变压器主要用在电焊、电炉等特殊变压器上。3、外壳•变压器是整个变压器的主体结构及盛油装置，铁芯和绕组就放置油浸式变压器的外壳内。外罩按变压器容量的大小，结构基本上有芯式和吊罩式两种。吊罩式外壳犹如一只钟罩，故又称钟罩式油箱。当变压器铁芯和绕组需进行检修时，吊去外面钟罩形状的外壳，即上节外罩，变压器铁芯和绕组便全部暴露在外了，可以作充分的检修。吊外罩显然比吊铁芯和绕组容易得多，不需要特别重型的起重设备。•随着变压器技术的发展，变压器的性能和可靠性大大提高，越来越多的大型变压器采用全焊接结构，这样可减少变压器的渗漏点，便于运行维护，如需检查可以从人孔进入，缺点是一旦变压器出现故障，必须切开变压器外壳。钟罩式全焊接式4、变压器油•变压器油是由石油精炼而成的一种精加工产品，其成分组成主要为碳氢化合物，即烃类。它包括烷烃、环烷烃、芳香烃。•作用：•1、绝缘作用：空气的介电常数为1.0，而变压器油的介电常数为2.25。也就是说油的绝缘强度要比空气大的多。•2、散热冷却作用：运行变压器因电阻损耗和其他损耗而产生热量，这些热量必须传递给变压器油，并由其带走。•3、延缓氧气对绝缘材料的侵蚀，保护铁芯和线圈组件。•技术要求：•1、外观：透明、无悬浮物和机械杂物；•2、凝点：牌号：10、25、45#凝点：-10，-25，-45℃•3、水分：水分是影响变压器设备绝缘老化的重要原因。标准：≤20uL/L•4、闪点：闪点降低表示油中有挥发性可燃气体产生，标准：≥135℃•5、酸值：油中所含酸性产物会使油的导电性增高，降低油的绝缘性能，投运前的油≤0.03mgKOH/g运行中的油≤0.1mgKOH/g；•6、水溶性酸碱度（PH值）：投入运行前的油＞5.4运行油≥4.2•7、运动粘度：粘度低，流动性好，变压器的冷却效果好，牌号10，25，45粘度≯13，13，11mm2/s；•8、击穿电压：变压器油的击穿电压是检验变压器油耐受极限电应力情况，标准：220...
