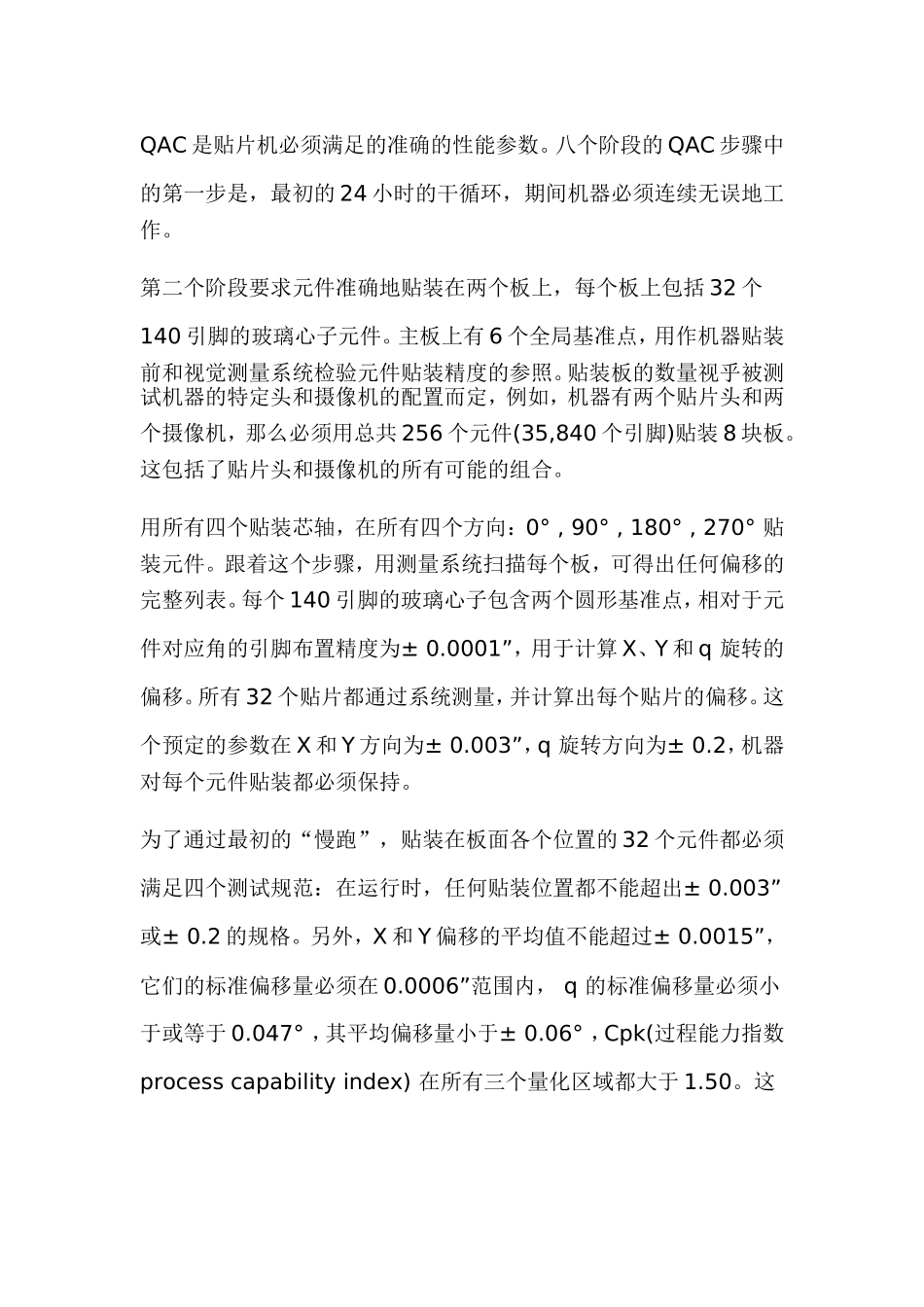

贴片机过程能力指数CPK的验证发表时间:2005-08-2618:11:51作者:admin来源:www.smttop.com阅读次数:711在本站首发的原创文章与作品版权归作者共有，如需转载，请注明出自本站及作者姓名。本站所提供的插画，摄影作品，以及设计作品，如需使用，请与原作者联系，著作版权归原作者所有。分页页次::1/2共2个记录首页下页末页转到页为贴片机作品质接受试验(QAT,QaulityAcceptanceTest)，其中的挑战是保证所要测量的参数可以准确代表机器的长期性能。测量必须量化和验证X轴、Y轴和q旋转偏移理想贴装位置的偏移量。一种用来验证贴装精度的方法使用了一种玻璃心子，它和一个“完美的”高引脚数QFP的焊盘镶印在一起，该QFP是用来机器贴装的(看引脚图)。通过贴装一个理想的元件，这里是140引脚、0.025”脚距的QFP，摄像机和贴装芯轴两者的精度都可被一致地测量到。除了特定的机器性能数据外，内在的可用性、生产能力和可靠性的测量应该在多台机器的累积数据的基础上提供。在完成预先的干循环和设定步骤之后，包括变换和校准，品质接收规范(QAC,QualityAcceptanceCriteria)步骤开始了。八个阶段的步骤QAC是贴片机必须满足的准确的性能参数。八个阶段的QAC步骤中的第一步是，最初的24小时的干循环，期间机器必须连续无误地工作。第二个阶段要求元件准确地贴装在两个板上，每个板上包括32个140引脚的玻璃心子元件。主板上有6个全局基准点，用作机器贴装前和视觉测量系统检验元件贴装精度的参照。贴装板的数量视乎被测试机器的特定头和摄像机的配置而定，例如，机器有两个贴片头和两个摄像机，那么必须用总共256个元件(35,840个引脚)贴装8块板。这包括了贴片头和摄像机的所有可能的组合。用所有四个贴装芯轴，在所有四个方向：0°,90°,180°,270°贴装元件。跟着这个步骤，用测量系统扫描每个板，可得出任何偏移的完整列表。每个140引脚的玻璃心子包含两个圆形基准点，相对于元件对应角的引脚布置精度为±0.0001”，用于计算X、Y和q旋转的偏移。所有32个贴片都通过系统测量，并计算出每个贴片的偏移。这个预定的参数在X和Y方向为±0.003”，q旋转方向为±0.2，机器对每个元件贴装都必须保持。为了通过最初的“慢跑”，贴装在板面各个位置的32个元件都必须满足四个测试规范：在运行时，任何贴装位置都不能超出±0.003”或±0.2的规格。另外，X和Y偏移的平均值不能超过±0.0015”，它们的标准偏移量必须在0.0006”范围内，q的标准偏移量必须小于或等于0.047°，其平均偏移量小于±0.06°，Cpk(过程能力指数processcapabilityindex)在所有三个量化区域都大于1.50。这转换成最小4.5s或最大允许大约每百万之3.4个缺陷(dpm,defectspermillion)。通常，现在实现的性能系数超过2.0的过程能力指数，或大约每十亿之2个缺陷(6s性能)。这个测量步骤允许制造商测量其生产要求得到怎样的满足。累积完成后，单个的性能资料用来计算板上贴装的所有元件的平均和标准偏移，再决定Cpk。最终的QAC总结应由测量系统提供，列出目标位置，偏移目标的量，计算出各种脚距的引脚到焊盘的覆盖面积，机器属性运行在机器通过这些测试后，3000个元件的机器属性运行开始了，贴装全部规格的标准SMD，包括：0603，0805，1206片状，SOT23，SOIC08，PLCC44和QFP100。是生产准备运行，没有通过/失效的标准，它允许任何送料器或其它机械部分的重置。跟踪到的缺陷可能包括上面朝下的元件、侧立或竖立的元件，偏移的元件和任何焊盘覆盖面积小于75%的元件。评估过程的下一步是另一个12小时的不停止干循环。接下来是第二个玻璃心子元件运行，要求一块32个玻璃元件的板，摄像机和贴片头，和第二阶段相同的过程。(贴片板的数量由头和相机的组合总数决定。)再一次，为第一个玻璃元件所建立的要求必须得到满足，以使机器继续QAC。完成预定的QAC步骤后，机器必须经历3000个元件贴装的最后运行，只允许仅仅一个错误。如果不止一个贴装错误，根源必须找到，并更正。在这个阶段，机器的内在可用性不能低于98%。最后的12小时干循环运行，不允许任何失效。最后一个贴装系列，要求用140引脚的QFP玻璃心元件、摄像机和贴片头来贴装两块板，用测量系统扫描所有贴装位置，记录数据，作出图表。分页页次::1/2共2个记录首页下页末页转到页相关图片:
