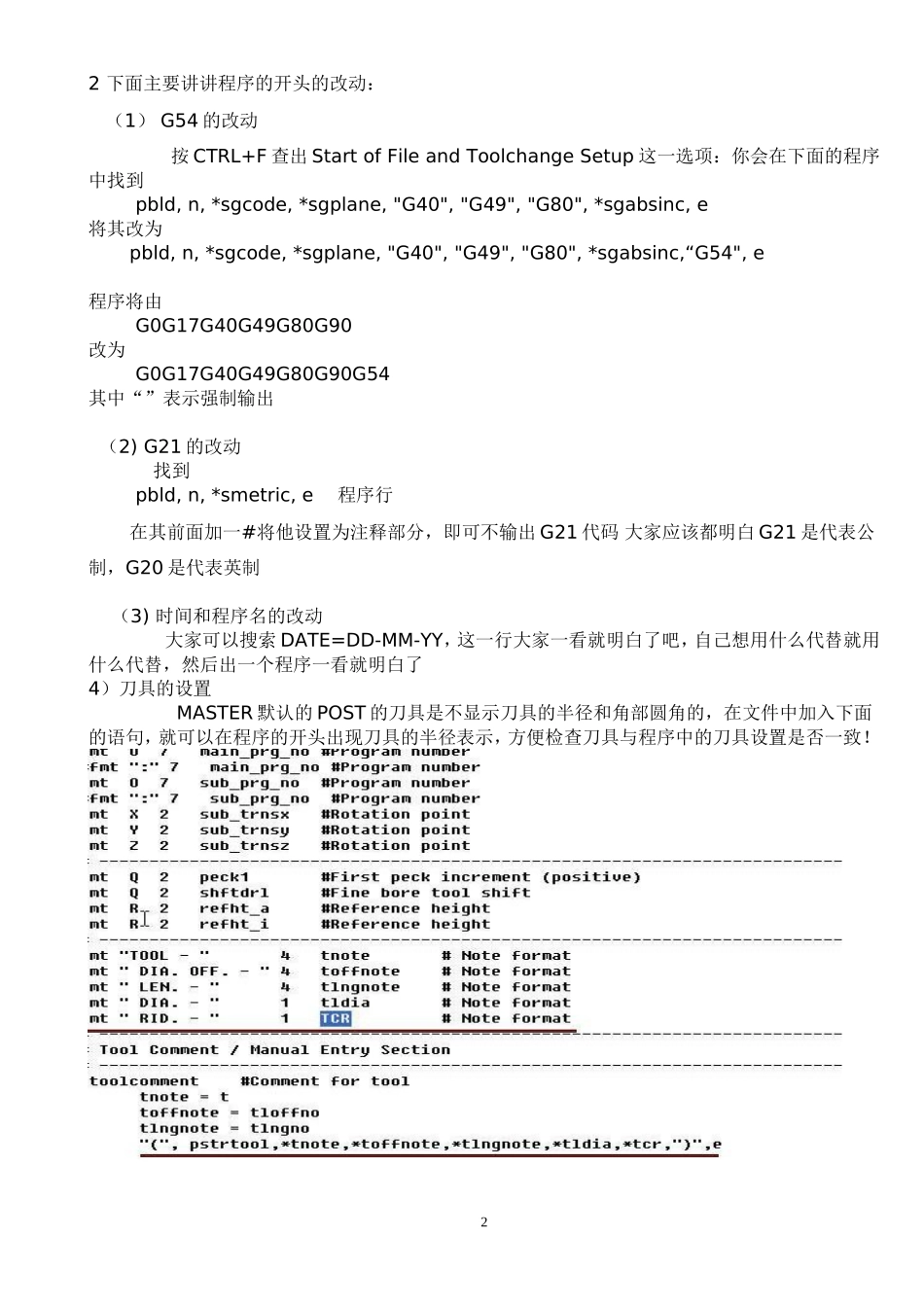

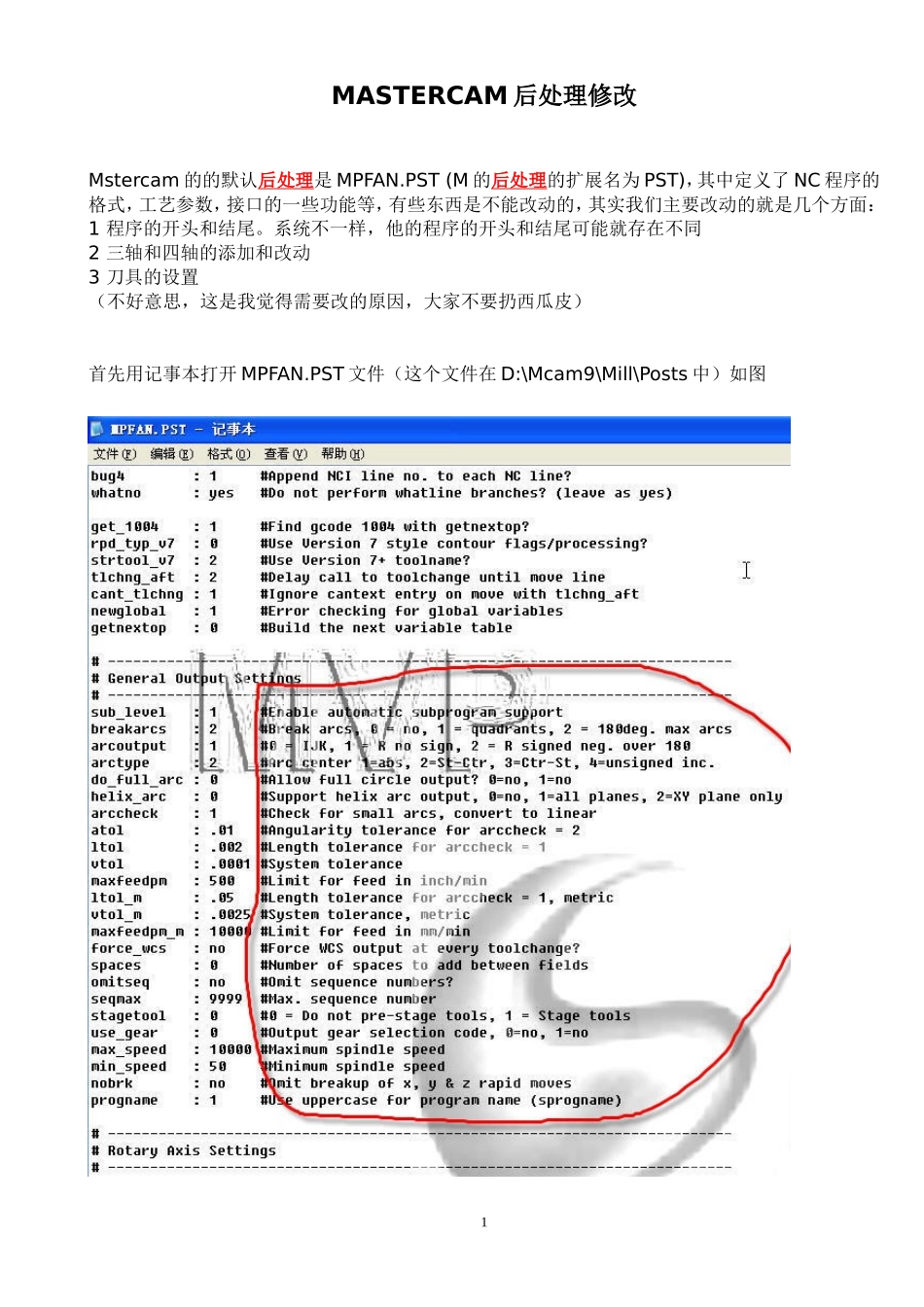

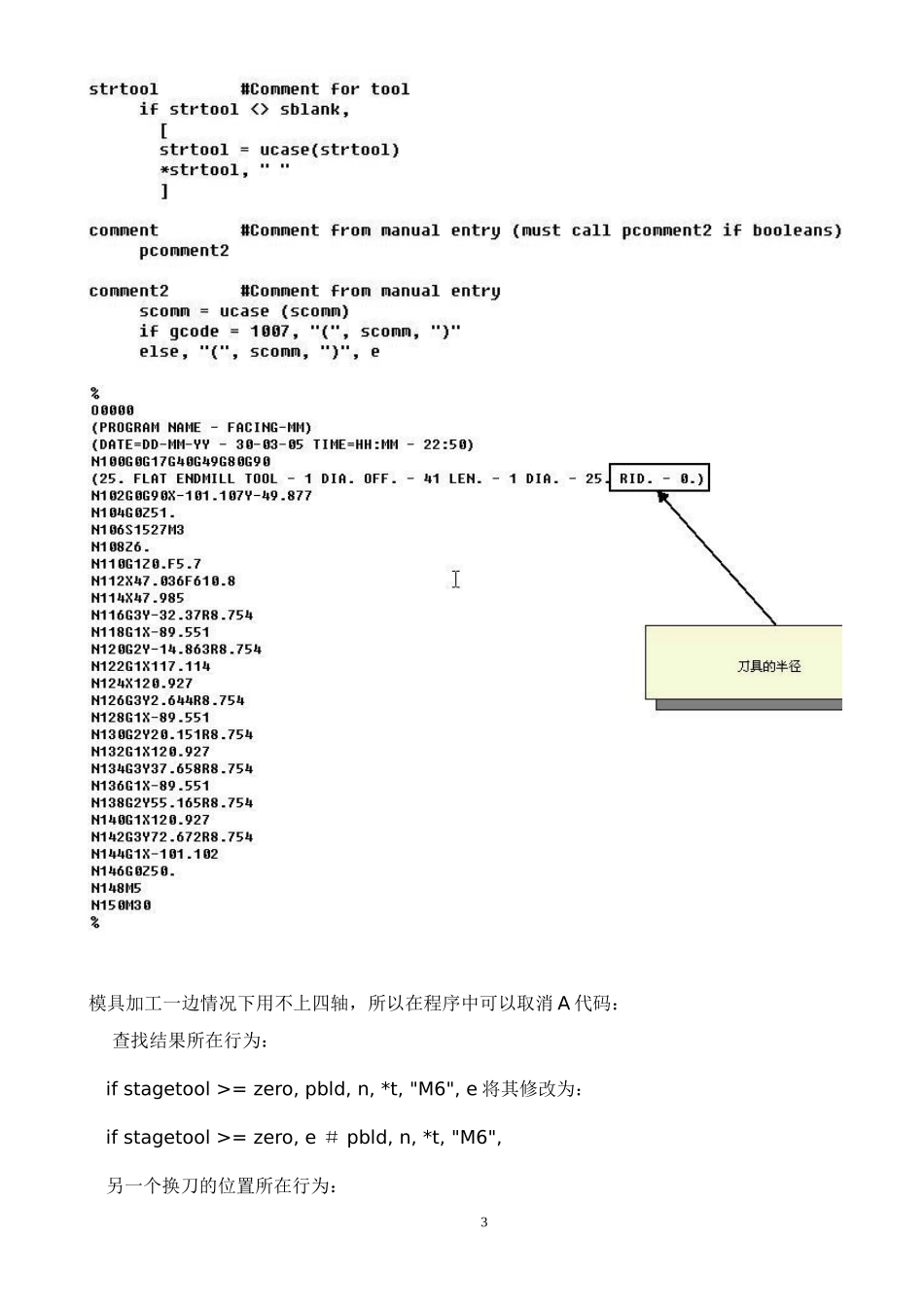

MASTERCAM后处理修改Mstercam的的默认后处理是MPFAN.PST(M的后处理的扩展名为PST),其中定义了NC程序的格式,工艺参数,接口的一些功能等,有些东西是不能改动的,其实我们主要改动的就是几个方面:1程序的开头和结尾。系统不一样,他的程序的开头和结尾可能就存在不同2三轴和四轴的添加和改动3刀具的设置(不好意思,这是我觉得需要改的原因,大家不要扔西瓜皮)首先用记事本打开MPFAN.PST文件(这个文件在D:\Mcam9\Mill\Posts中)如图12下面主要讲讲程序的开头的改动:(1)G54的改动按CTRL+F查出StartofFileandToolchangeSetup这一选项:你会在下面的程序中找到pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,e将其改为pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,“G54",e程序将由G0G17G40G49G80G90改为G0G17G40G49G80G90G54其中“”表示强制输出(2)G21的改动找到pbld,n,*smetric,e程序行在其前面加一#将他设置为注释部分,即可不输出G21代码大家应该都明白G21是代表公制,G20是代表英制(3)时间和程序名的改动大家可以搜索DATE=DD-MM-YY,这一行大家一看就明白了吧,自己想用什么代替就用什么代替,然后出一个程序一看就明白了4)刀具的设置MASTER默认的POST的刀具是不显示刀具的半径和角部圆角的,在文件中加入下面的语句,就可以在程序的开头出现刀具的半径表示,方便检查刀具与程序中的刀具设置是否一致!2模具加工一边情况下用不上四轴,所以在程序中可以取消A代码:查找结果所在行为:ifstagetool>=zero,pbld,n,*t,"M6",e将其修改为:ifstagetool>=zero,e#pbld,n,*t,"M6",另一个换刀的位置所在行为:3pbld,n,*t,"M6",e将其删除或改为注释行进行模具加工时,需从G54~G59的工件坐标系指令中指定一个,最常用的是G54。部分控制器使用G92指令确定工件坐标系。对刀时需定义工件坐标原点,原点的机械坐标值保存在CNC控制器的G54~G59指令参数中。CNC控制器执行G54~G59指令时,调出相应的参数用于工件加工。采用系统缺省的后处理文件时,相关参数设置正确的情况下可输出G55~G59指令,但无法实现G54指令的自动输出。单击查找按钮,系统弹出查找对话框,输入“force_wcs”,单击按钮,查找结果所在行为:force_wcs:no#ForceWCSoutputateverytoolchange?将no改为yes,修改结果为:force_wcs:yes#ForceWCSoutputateverytoolchange?输出的NC文件修改前对应位置指令为:N106G0G90X16.Y-14.5A0.S2200M3修改后变为:N106G0G90G54X16.Y-14.5A0.S2200M34MP-编写后处理的语言。是Mastercam大牛自己写的一种语言喔。它的好处是,结构简单,功能强大。缺点是,文档少,功能复杂抽象,学起来实在不容易。真正从头到尾了解MP语言的,全世界找不出20个。整数-不用我说了吧。实数-带小数点的。字符串-也就是一串字符,ABCDE123这样的后处理块-后处理的基本功能模块,就是一系列实现某一个或一些功能的后处理指令,写在一起,给起个名字,以后用起来方便。后处理块分两种,Mastercam系统预定义的,和用户自定义的。在X版以前,这两种后处理块在外观上没啥区别,要查看手册才能知道到底属于哪一种。从X版开始,系统预定义的后处理块后面加了个"$",像"psof$","pcomment$"。这样就容易区分了,而且,如果用Mastercam自带的文本编辑器打开,预定义后处理块会用蓝色字符显示。后处理块中的每一行叫做后处理命令行。整数,实数和字符串变量也有系统预定义的和用户自定义的,在X版里区别也是一样,系统预定义的后面有个"$",像"e$"。逻辑表达式,返回值为0或1。NCI文件,嗯,这个比较重要,是Mastercam输出机器代码时生成的一个中间文件,文本格式的。Mastercam输出的所有刀路信息都在这里面了。这个文件就是后处理器的输入,而数控控制器所能用的程序就是后处理器的输出。说白了,后处理器就是一个从NCI到机器程序的翻译器,因为同一个NCI。在X以前的版本里,有NCI就搞定一切,但从X版本开始,由于Mastercam系统里加入了机器定义(MachineDefinition)和控制器定义(ControlDefinition),MP语言还要和这两个东东发生关系。NCI。这个NCI么,其实结构是非常简单的。打开一个NCI文件,...
