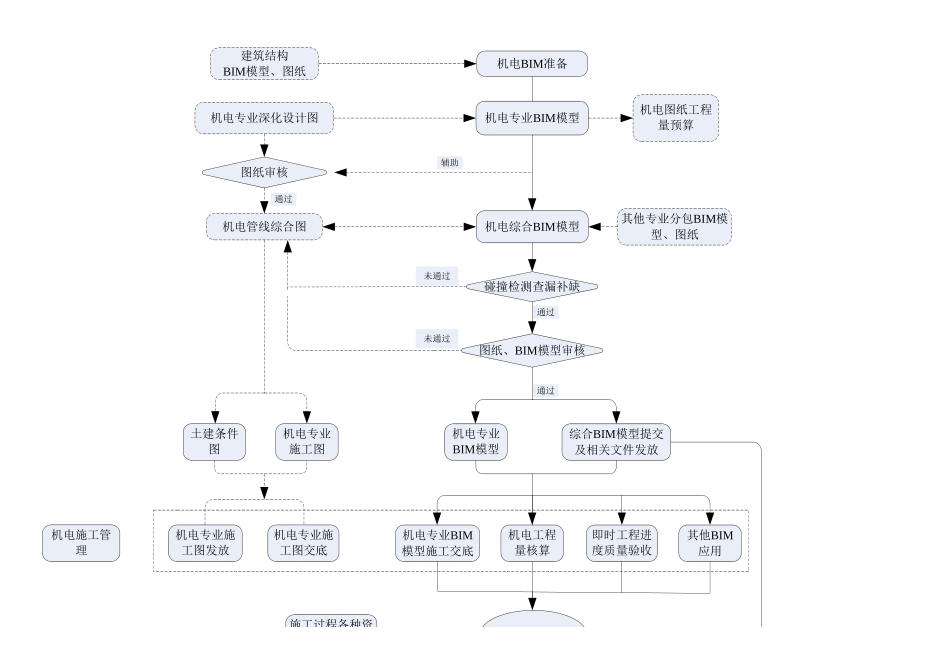

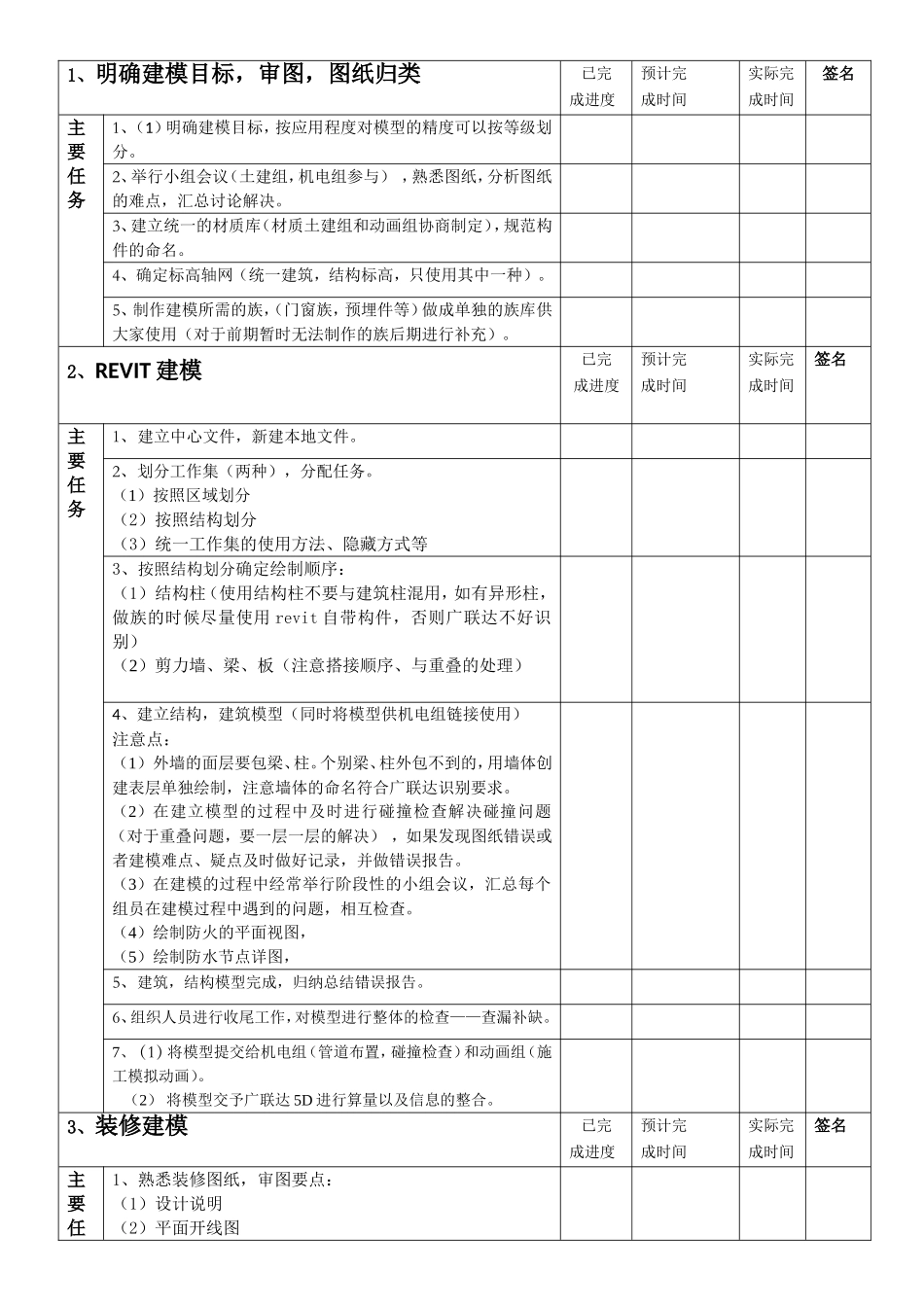

建筑结构BIM模型、图纸机电专业深化设计图机电管线综合图图纸审核机电BIM准备机电专业BIM模型机电图纸工程量预算机电综合BIM模型其他专业分包BIM模型、图纸碰撞检测查漏补缺图纸、BIM模型审核机电专业BIM模型综合BIM模型提交及相关文件发放机电专业施工图土建条件图机电专业BIM模型施工交底机电工程量核算即时工程进度质量验收其他BIM应用机电专业施工图交底机电专业施工图发放机电施工管理BIM竣工模型施工过程各种资料汇总通过通过通过未通过未通过辅助1、明确建模目标，审图，图纸归类已完成进度预计完成时间实际完成时间签名主要任务1、（1）明确建模目标，按应用程度对模型的精度可以按等级划分。2、举行小组会议（土建组，机电组参与），熟悉图纸，分析图纸的难点，汇总讨论解决。3、建立统一的材质库（材质土建组和动画组协商制定），规范构件的命名。4、确定标高轴网（统一建筑，结构标高，只使用其中一种）。5、制作建模所需的族，（门窗族，预埋件等）做成单独的族库供大家使用（对于前期暂时无法制作的族后期进行补充）。2、REVIT建模已完成进度预计完成时间实际完成时间签名主要任务1、建立中心文件，新建本地文件。2、划分工作集（两种），分配任务。（1）按照区域划分（2）按照结构划分（3）统一工作集的使用方法、隐藏方式等3、按照结构划分确定绘制顺序：（1）结构柱（使用结构柱不要与建筑柱混用，如有异形柱，做族的时候尽量使用revit自带构件，否则广联达不好识别）（2）剪力墙、梁、板（注意搭接顺序、与重叠的处理）4、建立结构，建筑模型（同时将模型供机电组链接使用）注意点：（1）外墙的面层要包梁、柱。个别梁、柱外包不到的，用墙体创建表层单独绘制，注意墙体的命名符合广联达识别要求。（2）在建立模型的过程中及时进行碰撞检查解决碰撞问题（对于重叠问题，要一层一层的解决），如果发现图纸错误或者建模难点、疑点及时做好记录，并做错误报告。（3）在建模的过程中经常举行阶段性的小组会议，汇总每个组员在建模过程中遇到的问题，相互检查。（4）绘制防火的平面视图，（5）绘制防水节点详图，5、建筑，结构模型完成，归纳总结错误报告。6、组织人员进行收尾工作，对模型进行整体的检查——查漏补缺。7、（1）将模型提交给机电组（管道布置，碰撞检查）和动画组（施工模拟动画）。（2）将模型交予广联达5D进行算量以及信息的整合。3、装修建模已完成进度预计完成时间实际完成时间签名主要任1、熟悉装修图纸，审图要点：（1）设计说明（2）平面开线图务（3）平面布置图（4）地面铺装图（5）详图索引位置是否与节点大样图相符2、举行小组会议，统一做法。（按模型需要决定是否建筑、结构模型分离）注意点：（1）外墙有面层，画建筑墙体的时候处理，复制构件，添加面层。（2）楼地面根据房间各装修做法，进行面层处理。（4）注意门洞处的地面处理。3、划分工作集，分配任务。（1）按照区域划分（2）按照构件划分4、装修建模（1）按建筑材料做法表进行装修建模（2）对需要展示的区域进行家具等的布置5、装修模型完成（1）将模型导入NW预览模型效果，对不足处进行调整，以期达到最好的效果。（2）制作NW动画。6、将模型交予广联达5D进行算量及信息整合，并进行施工模拟关联。4、节点汇总已完成进度预计完成时间实际完成时间签名主要任务1、钢结构2、钢筋节点3、临边洞口防护4、预制构件加工图5、脚手架6、模板7、场地8、屋面9、预留孔洞备注：1、所有组员对发现的问题要做深入分析。
