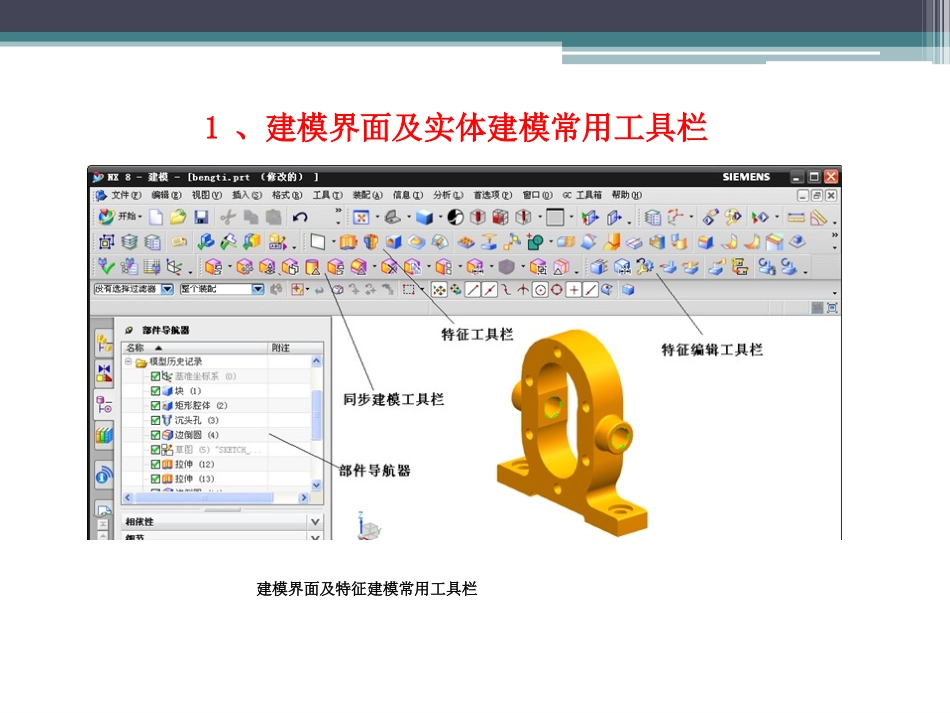

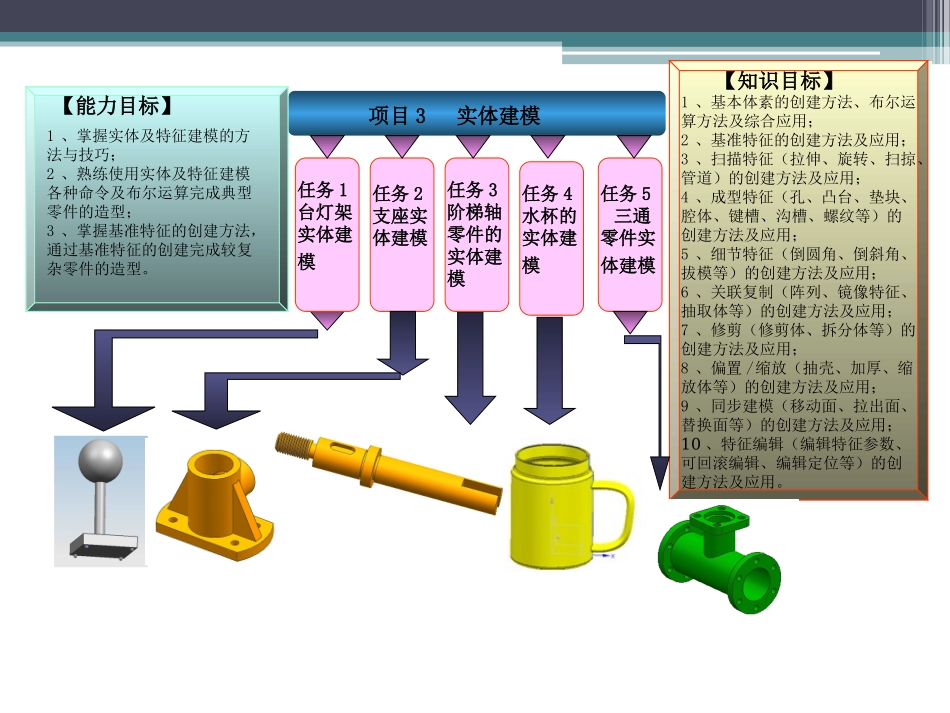

项目3实体建模项目3实体建模【能力目标】【知识目标】1、掌握实体及特征建模的方法与技巧;2、熟练使用实体及特征建模各种命令及布尔运算完成典型零件的造型;3、掌握基准特征的创建方法,通过基准特征的创建完成较复杂零件的造型。1、基本体素的创建方法、布尔运算方法及综合应用;2、基准特征的创建方法及应用;3、扫描特征(拉伸、旋转、扫掠、管道)的创建方法及应用;4、成型特征(孔、凸台、垫块、腔体、键槽、沟槽、螺纹等)的创建方法及应用;5、细节特征(倒圆角、倒斜角、拔模等)的创建方法及应用;6、关联复制(阵列、镜像特征、抽取体等)的创建方法及应用;7、修剪(修剪体、拆分体等)的创建方法及应用;8、偏置/缩放(抽壳、加厚、缩放体等)的创建方法及应用;9、同步建模(移动面、拉出面、替换面等)的创建方法及应用;10、特征编辑(编辑特征参数、可回滚编辑、编辑定位等)的创建方法及应用。任务1台灯架实体建模任务2支座实体建模任务3阶梯轴零件的实体建模任务4水杯的实体建模任务5三通零件实体建模1、建模界面及实体建模常用工具栏建模界面及特征建模常用工具栏2、特征建模工具栏常用命令特征建模工具栏常用命令1、新建一个模型文件,进入建模环境。2、创建草图二维轮廓或直接利用曲线工具栏创建二维轮廓。3、利用特征建模工具栏中的各种命令创建三维实体。4、保存文件并退出。3、实体建模的步骤4、基准特征种类及创建方法(一)基准特征的种类基准特征的种类有:基准平面、基准轴和基准坐标系和基准点。(二)基准特征的创建方法1、基准平面几种常用的基准面的创建方法一个点两个点三个点一个平面(1)自动判断自动判断方式创建基准平面包括:选定一个点、两个点、三个点和一个平面方式。(2)按某一距离选择一个平面或基准平面并输入偏置值,则会建立一个基准平面。该平面与参考平面的距离为所设置的偏置值。(3)成一角度选择一个平面或基准平面,再选择一条直线或轴,则会建立一个“成一角度”基准平面。该平面与参考平面的夹角为所设置的角度值。(4)二等分选择两个平行的平面或基准面,系统会在所选的平面之间创建基准平面。创建的基准平面与所选的两个平面的距离相等,即两个选定面的平分面。(5)曲线和点通过选择一个点和一条曲线或者一个点来定义基准平面。若选择一个点和一条曲线,当点在曲线上时,该基准平面通过该点且垂直于曲线在该点处的切线方向;当点不在曲线上时,则该基准平面通过该点和该条曲线。(6)相切通过选择一个圆锥体或圆柱体来创建基准平面,该基准平面与圆锥体或圆柱体表面相切。(7)点和方向通过选择一个参考点和一个参考矢量,建立通过该点而垂直于所选矢量的基准平面。2、基准轴基准轴可用于旋转中心、镜像中心,也可用于指定拉伸体和基准平面的方向。创建基准轴的方法与创建基准平面的方法大致相同。(1)自动判断系统根据所选对象选择可用的约束,自动判断生成基准轴。(1)选择一条已存在的直线,单击【确定】,则创建的基准轴与该直线重合;(2)选择或构造一个点,再选择一条直线单击【确定】,则创建的基准轴通过该点且平行于该直线;(3)选择或构造两个点,则所创建的基准轴通过这两个点;(4)选择圆柱或圆锥表面,则所创建的基准轴通过圆柱或圆锥的轴线。(2)交线通过选择两个平面来创建基准轴,所创建的基准轴与这两个平面的交线重合。(3)曲线/面轴通过选择一条直线或面的边来创建基准轴,所创建的基准轴与该直线或面的边重合。(4)曲线上矢量通过选择一条曲线为参照,同时,选择曲线上的起点来定义基准轴,该起点的位置可以通过圆弧长度来改变,所创建的基准轴与所选曲线相切或垂直。(5)XC轴创建的基准轴与XC轴重合。同理创建的基准轴与YC轴重合;创建的基准轴与ZC轴重合。(6)点和方向通过选择一个参考点和一个参考矢量,建立通过该点且平行或垂直于所选矢量的基准轴。(7)两个点通过选择两个点方式来定义基准轴,选择时可以利用“点构造器”对话框来帮助进行选择。指定的第一点为基准轴的定点,第一点到第二点的方向为基准轴的方向。3、基准坐标系就是在视图中创建一个类似于原点坐标系的新坐标...
