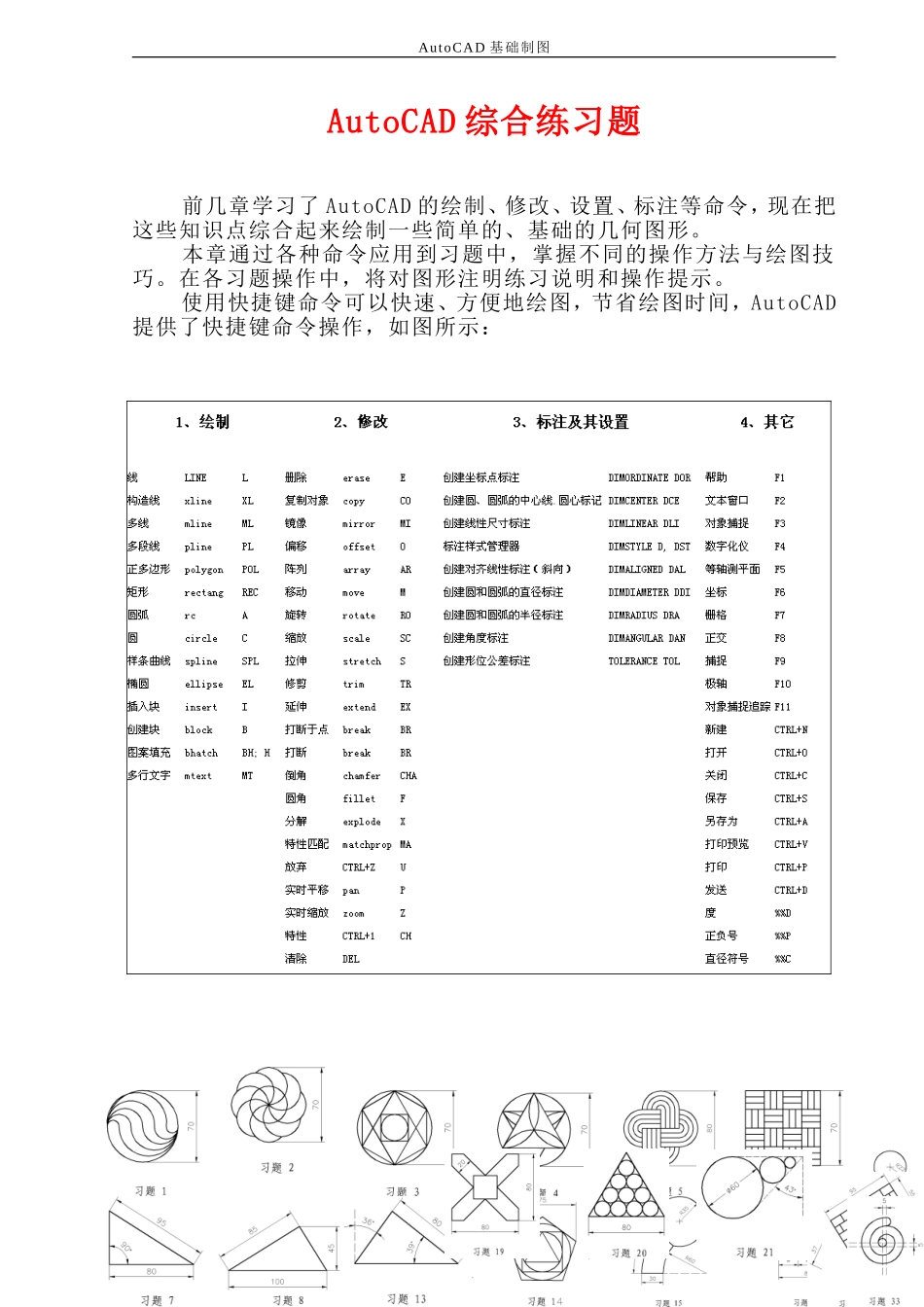

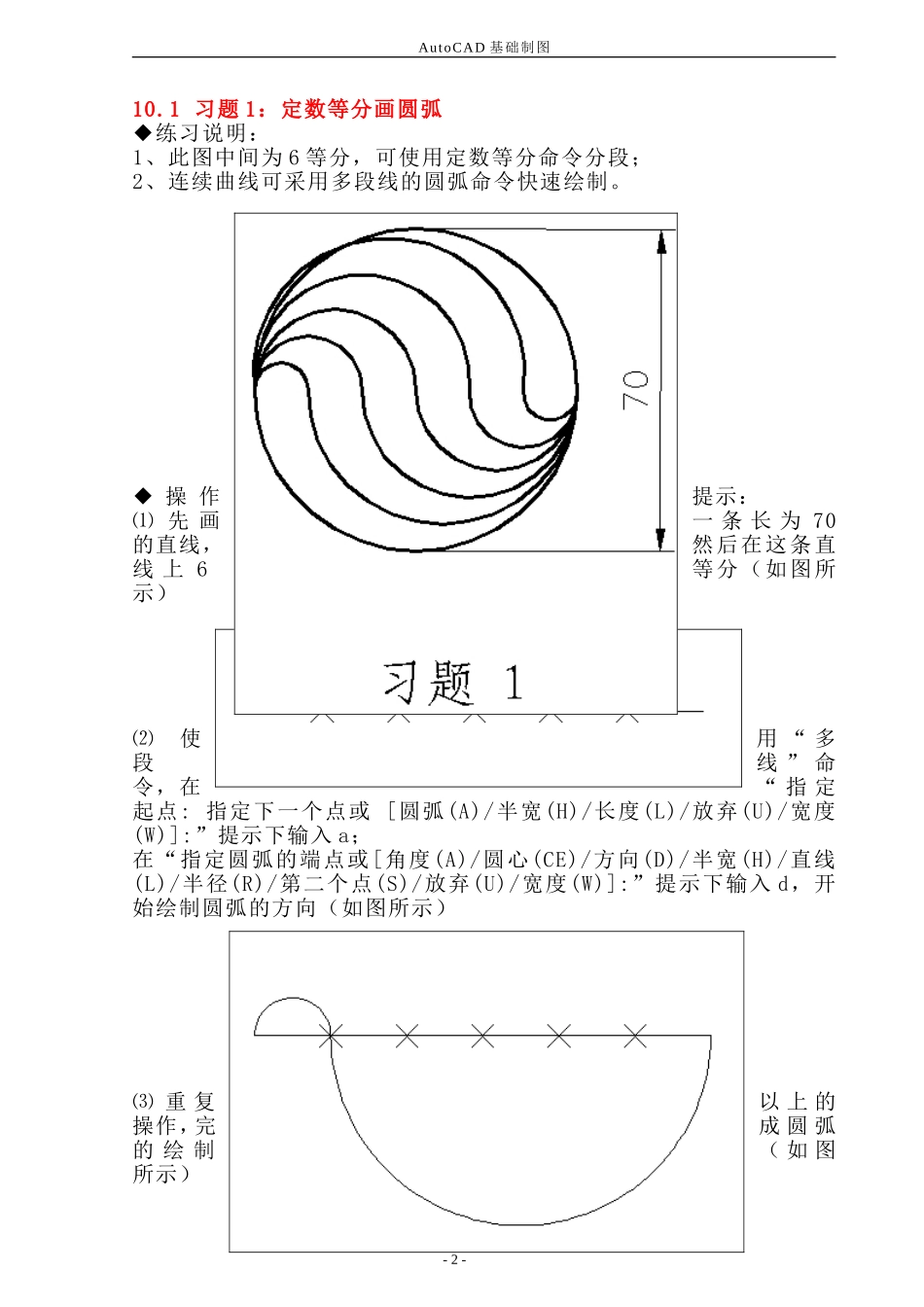

AutoCAD基础制图AutoCAD综合练习题前几章学习了AutoCAD的绘制、修改、设置、标注等命令，现在把这些知识点综合起来绘制一些简单的、基础的几何图形。本章通过各种命令应用到习题中，掌握不同的操作方法与绘图技巧。在各习题操作中，将对图形注明练习说明和操作提示。使用快捷键命令可以快速、方便地绘图，节省绘图时间，AutoCAD提供了快捷键命令操作，如图所示：-1-AutoCAD基础制图10.1习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点:指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）-2-AutoCAD基础制图⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。-3-AutoCAD基础制图◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）-4-AutoCAD基础制图10.3习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）-5-AutoCAD基础制图0⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。-6-AutoCAD基础制图◆操作提示：⑴先画一个直径为70的圆，然后使用“多边形”命令，画一个内接于圆的正三角形（如图所示）⑵使用“镜像”命令，沿AB方向镜像一个倒三角形（如图所示）⑶使用“圆弧”命令，捕捉圆心，画出一段圆弧（如图所示）⑷再次使用“镜像”命令，镜像出其它5段圆弧（如图所示）-7-AutoCAD基础制图⑸使用“修剪”命令修剪多余线段，添加尺寸标注（如图所示）10.5习题5：使用偏移、阵列命令绘制图形◆练习说明：1、此图由4个相同的图形组成，可使用环形阵列命令完成；2、图形中等距曲线可用偏移命令绘制。◆操作提示：⑴使用“多段线”命令，画一条长为20的直线，直径为10的圆弧（如图-8-AutoCAD基础制图所示）⑵使用“偏移”命令，偏移出其它线条，偏移距离为5（如图所示）⑶使用“环形阵列”命令，阵列出图形，并添加尺寸标注（如图所示）10.6习题6：使用阵列、缩放命令绘制图形◆练习说明：1、此图与练习5相同，也是用环形阵列绘制；2、使用缩放命令缩放相对应距离。-9-AutoCAD基础制图◆操作提示：⑴使用“直线”命令，连续画一个长为30的矩形（如图所示）（提示：此图总大小为70，如果要计算每个矩形的长度很麻烦，所以输入一个便于3等分偏移距离的数值，等绘制完成后再使用缩放命令整体缩放）⑵使用“偏移”命令，偏移出2条直线，偏移距离为10（如图所示）⑶使用“环形阵列”命令，捕捉A点为圆心，环形阵列出4个矩形（如图所示）⑷再次使用“环形阵列”命令，捕捉B点为圆心，...
