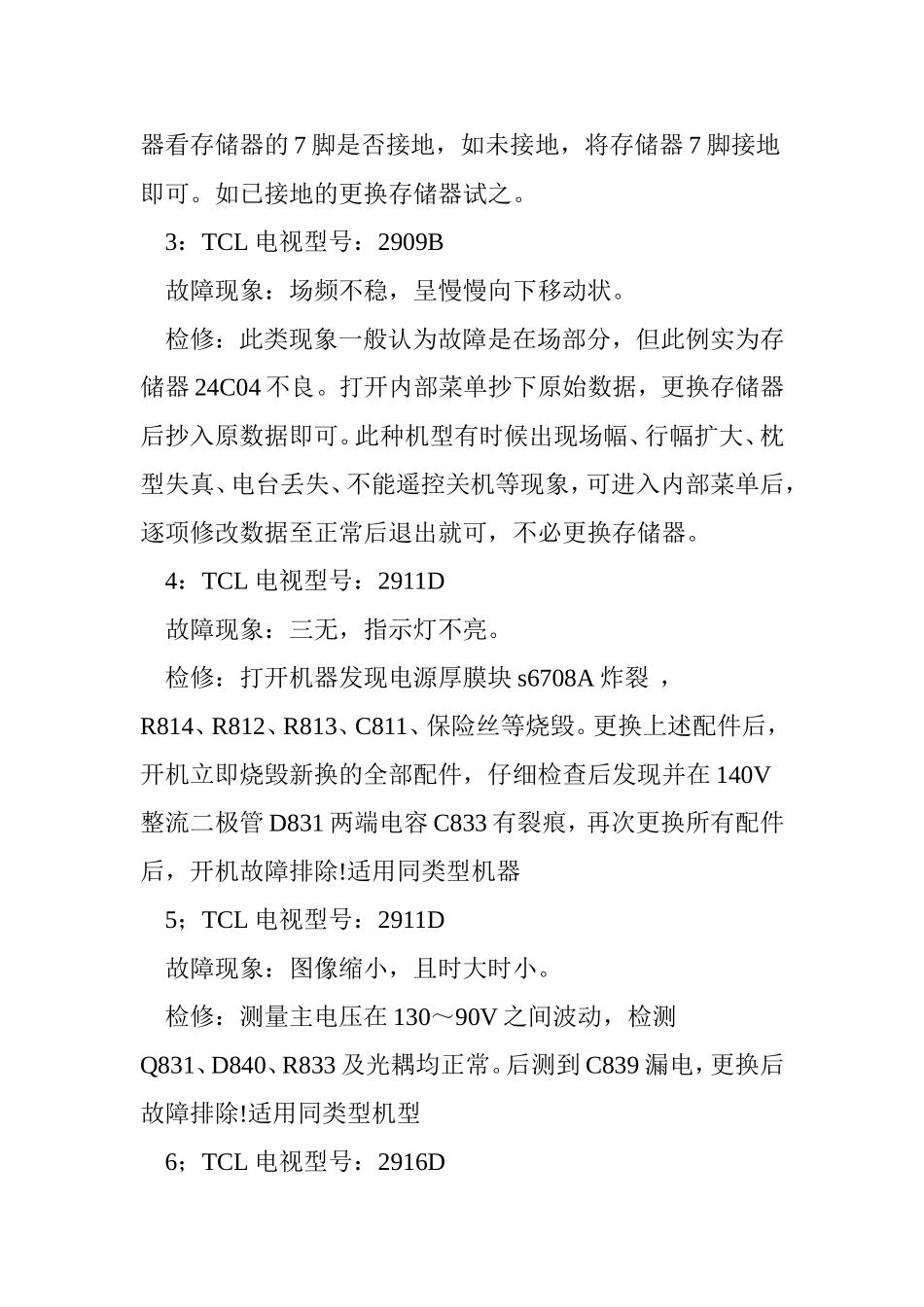

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。按遥控器上"菜单"键退出内部菜单。三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。TCL电视维修实例：实例1；TCL电视型号：2501C故障现象：自动搜台搜一下即跳掉，回到无字符的光栅状。检修：打开内部菜单，逐项记录所有数据后，更换存储器24C04空白的即可，然后再打开内部菜单，将原始数据重写入新的存储器内，按"跳台"键退出内部菜单。再调整用户菜单后，即可重新搜台。故障排除。此故障同样适用2511C、2901A、2966G等机型。2：TCL电视型号：2166A故障现象：自动搜台能收到台并节目号能上升，但搜完后又不存台，尤其是在采用有线电视时更为明显。检修：节目号能上升，说明AFC、行同步信号正常，拆开机器看存储器的7脚是否接地，如未接地，将存储器7脚接地即可。如已接地的更换存储器试之。3：TCL电视型号：2909B故障现象：场频不稳，呈慢慢向下移动状。检修：此类现象一般认为故障是在场部分，但此例实为存储器24C04不良。打开内部菜单抄下原始数据，更换存储器后抄入原数据即可。此种机型有时候出现场幅、行幅扩大、枕型失真、电台丢失、不能遥控关机等现象，可进入内部菜单后，逐项修改数据至正常后退出就可，不必更换存储器。4：TCL电视型号：2911D故障现象：三无，指示灯不亮。检修：打开机器发现电源厚膜块s6708A炸裂，R814、R812、R813、C811、保险丝等烧毁。更换上述配件后，开机立即烧毁新换的全部配件，仔细检查后发现并在140V整流二极管D831两端电容C833有裂痕，再次更换所有配件后，开机故障排除!适用同类型机器5；TCL电视型号：2911D故障现象：图像缩小，且时大时小。检修：测量主电压在130～90V之间波动，检测Q831、D840、R833及光耦均正常。后测到C839漏电，更换后故障排除!适用同类型机型6；TCL电视型号：2916D故障现象：图象扩大。检修：测主电压为156V左右，偏高。怀疑故障在电源电压取样电路，在测到电阻R831时发现电阻为67k左右，正常为56k，更换后故障排除!适用同类机型7；TCL电视型号：2511DI故障现象：图象左右缩小，呈枕形失真状。检修：测枕较管Q353C极电压只有几伏，R365正常，测D406击穿，更换同型号fR104后故障排除!适用各类机型8；TCL电视型号：2575D故障现象：图象左右和下面三面缩小，边缘整齐。检修：将原OM8838更换成om8841后故障排除!适用同类机型9；TCL电视型号：2516D故障现象：开机指示灯亮，按节目键后有高压上去的一声响且指示灯一闪一闪，但始终无光栅出现。检修：试关机时有光栅一闪，且光栅偏紫色。该机采用om8838有阴极电流自动调整和检测功能，当阴极电流不平衡时，视放截止。阴极电流反馈检测点为om883818脚，正常为8V左右。说明三枪不...
