VC(MFC)编写串口调试助手VIP免费

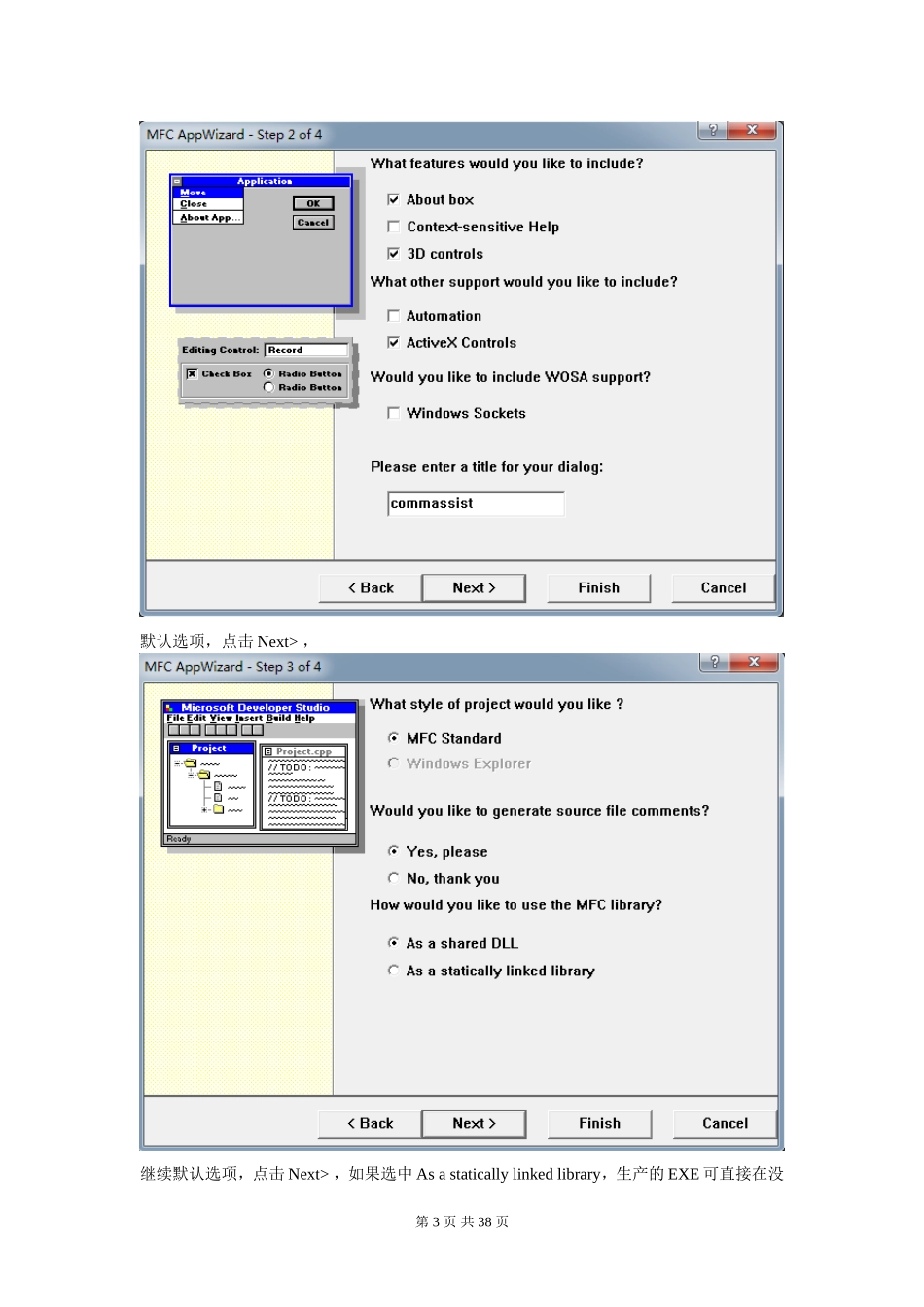

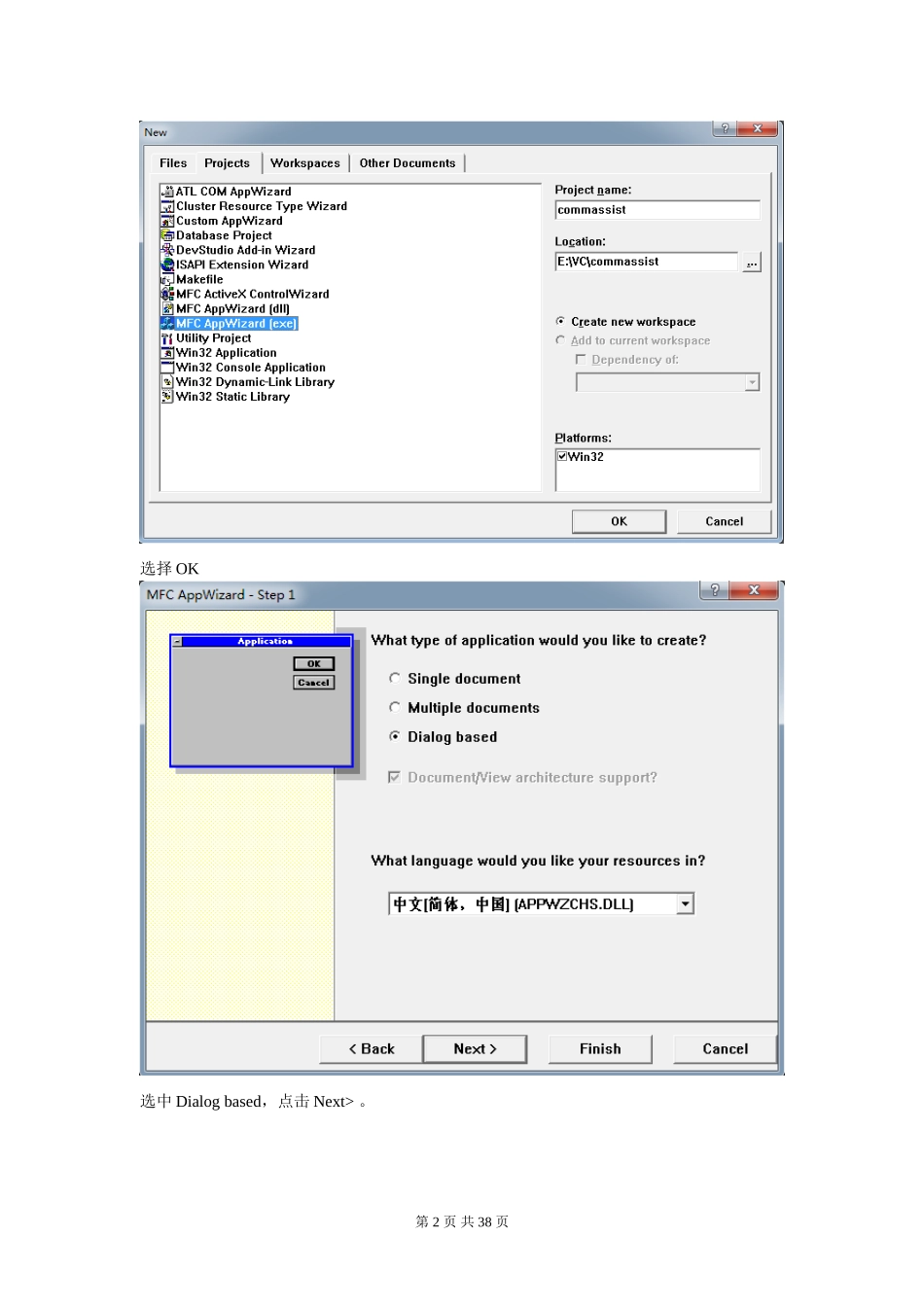

VC(MFC)编写串口调试助手1.序确定基本功能：1.自动寻找串口，并自动添加到下拉框中共选择；2.有波特率、数据位、停止位、校验位的选择设置；3.串口打开控制按钮；4.发送、清除按钮；5.接收是自动实现的；6.有定时自动发送功能；7.有传送文件功能；8.有状态栏显示，指示串口状态，设置参数和发送接收显示。下面就一步步实现，本人纯业余，只是记录下来这个学习过程，请勿拍砖。开发平台VisualC++6.0英文版，电脑是i7-2670Q四核8G内存1G独显的笔记本，装的win764位旗舰版，因此VC6兼容不是太好，有些小毛病，不过不影响编写。2.创建MFC项目File->New->Projects选择MFCAppWizard(exe)，项目名称commassist第1页共38页选择OK选中Dialogbased，点击Next>。第2页共38页默认选项，点击Next>，继续默认选项，点击Next>，如果选中Asastaticallylinkedlibrary，生产的EXE可直接在没第3页共38页装VC的机器上运行。可以在项目中进行更改。选择第二个CCommassistDlg，点击Finish第4页共38页点击OK。项目创建完毕，进入项目。删除界面上确定和取消按钮以及静态文字。第5页共38页3.创建界面保存后便可以开始创建界面了。参考界面仿照设计的界面，具体添加按钮或编辑框等的布局步骤就不用细说了。第6页共38页4.图标修改在资源视图中选择Icon右键InsertIcon加入打开和关闭的Icon图标或自行绘制，如下图IDR_MAINFRAME原为MFC提供的图标，这里我直接改成自己的，生成EXE后将会显示这个图标。下面将帮助页面图标也改为自绘图标。在打开按钮旁边加入自绘的打开和关闭图标：先加入工具条中的Picture，然后选中右键看属第7页共38页性，并如图将Image选为默认的IDI_ICON_CLOSE。如下图5.基本设置下面对各个按钮及编辑框设置进行描述右键串口对应的ComboBox，ID设置为IDC_COMLIST，Type设置为DropList，Sort不选择(我系统是WIN764位，不选中反而自动排序，至于XP得试试看了，以下的选择相同)。右键波特率对应的ComboBox，ID设置为IDC_BAUD，Type及Sort同上。右键数据位对应的ComboBox，ID设置为IDC_BDATA，Type及Sort同上。右键停止位对应的ComboBox，ID设置为IDC_BSTOP，Type及Sort同上。右键校验位对应的ComboBox，ID设置为IDC_CAL，Type及Sort同上。每个下拉框要点击右边的小箭头，然后将其拉长，不然显示不出内容。接收EDIT框ID设置为IDC_EDIT_RX。发送EDIT框ID设置为IDC_EDIT_TX。自动发送时间间隔的EDIT框ID设置为IDC_EDIT_TIMER。选择文件后面的EDIT框ID设置为IDC_EDIT_FILEPATH。接收区的十六进制显示的CheckBox复选框ID设置为IDC_CHECK_HEXRX。发送区的十六进制发送的CheckBox复选框ID设置为IDC_CHECK_HEXTX。按钮“打开串口”ID设置为IDC_COMCONTROL。按钮“清空显示区”ID设置为IDC_BTN_CLRRX。按钮“手动发送”ID设置为IDC_BTN_HANDSEND。按钮“清空发送区”ID设置为IDC_BTN_CLRTX。按钮“自动发送”ID设置为IDC_BTN_AUTOSEND。按钮“选择文件”ID设置为IDC_BTN_SELCTFILE。按钮“发送文件”ID设置为IDC_BTN_SENDFILE。6.开始写代码6.1.基本思路：因为串口通信部分代码我可能用在以后的单片机上位机上，因此考虑单独形成CPP和H文件，定义为comm.cpp和comm.h。在comm.cpp中编写串口创建、打开、关闭以及串口监听线程(用于自动接收)的代码，同时加入进制转换或显示的函数，这些在comm.h文件中申明，在主对话框中包含comm.h即可。第8页共38页想修改按钮样式，在网上搜了一圈，结果不轻松，最后确定创建新类来实现。6.2.创建自定义按钮类：View->ClassWizard选择AddClass->New，名字MyButton，基类选择CButton。在头文件MyButton.h中加入以下变量和函数定义：private:intm_Style;//按钮形状(0-正常，1-当前，2-按下，3-锁定)boolb_InRect;//鼠标进入标志CStringm_strText;//按钮文字COLORREFm_ForeColor;//文本颜色COLORREFm_MouseInColor;//鼠标进入时文本颜色COLORREFm_BackColor;//背景颜色COLORREFm_LockForeColor;//锁定按钮的文字颜色CRectm_ButRect;//按钮尺寸CFont*p_Font;//字体voidDrawButton(CDC*pDC);//画正常按钮//接口函数public:MyButton();voidSetText(CStringstr);//设置文字voidSe...
