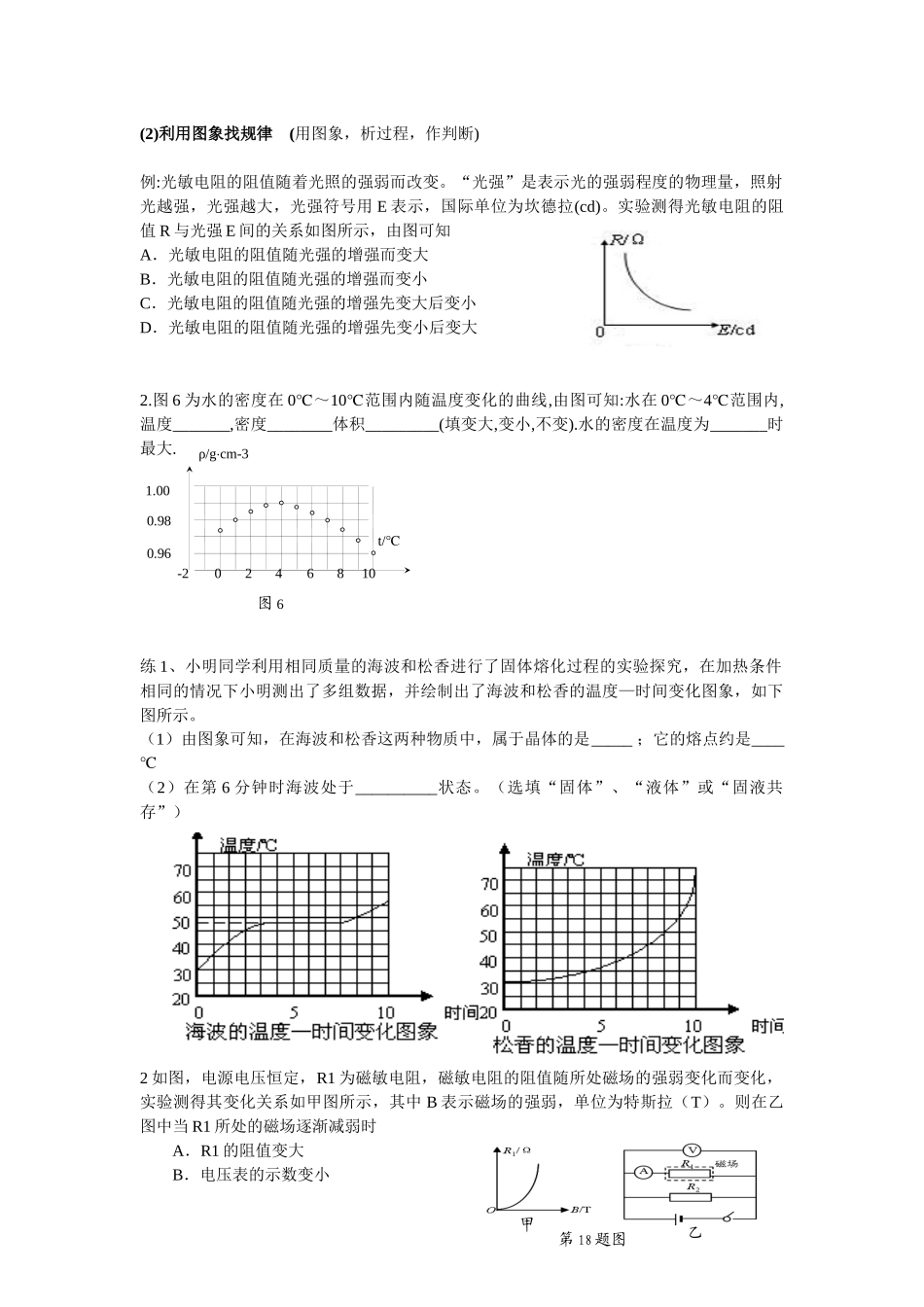

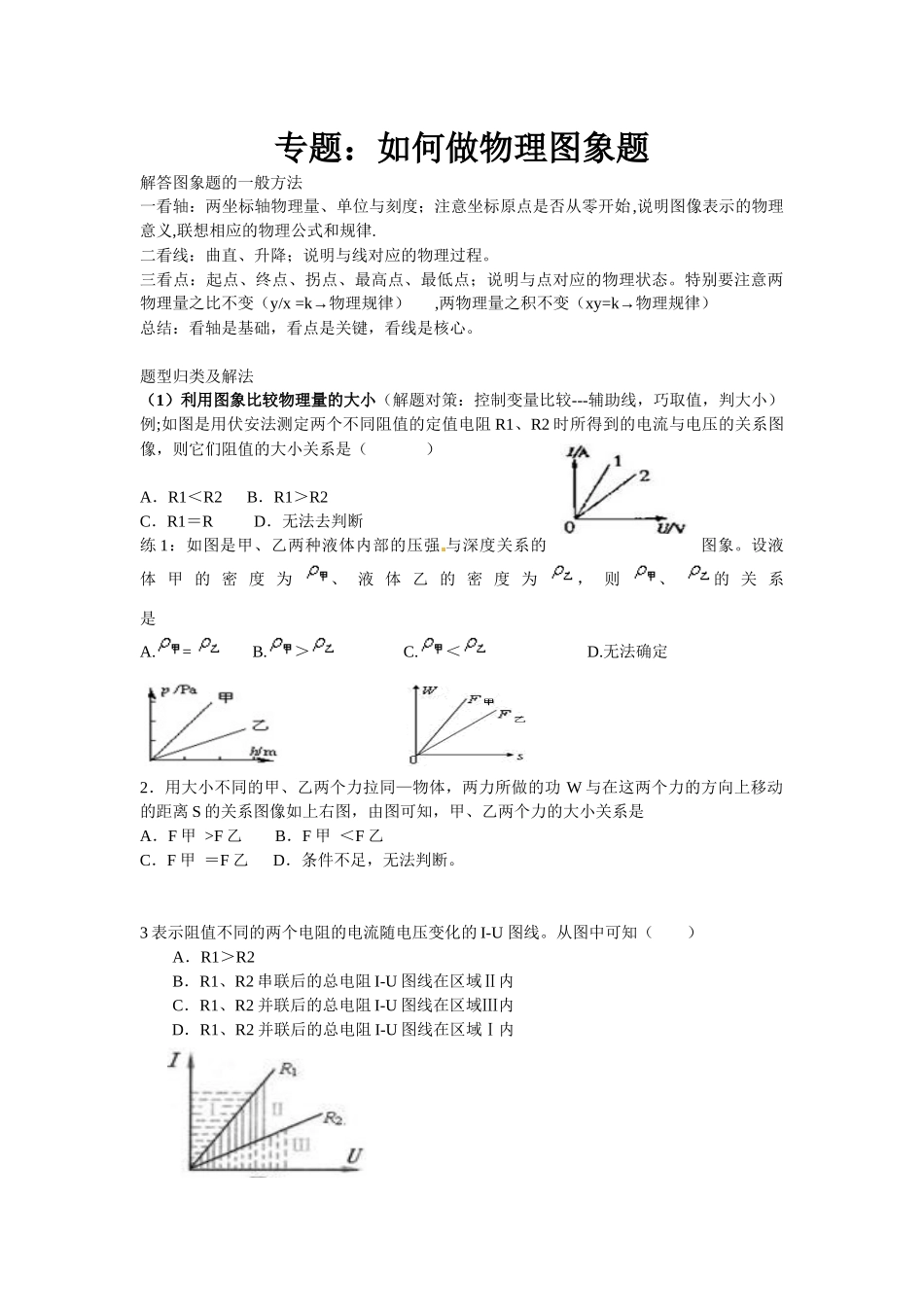

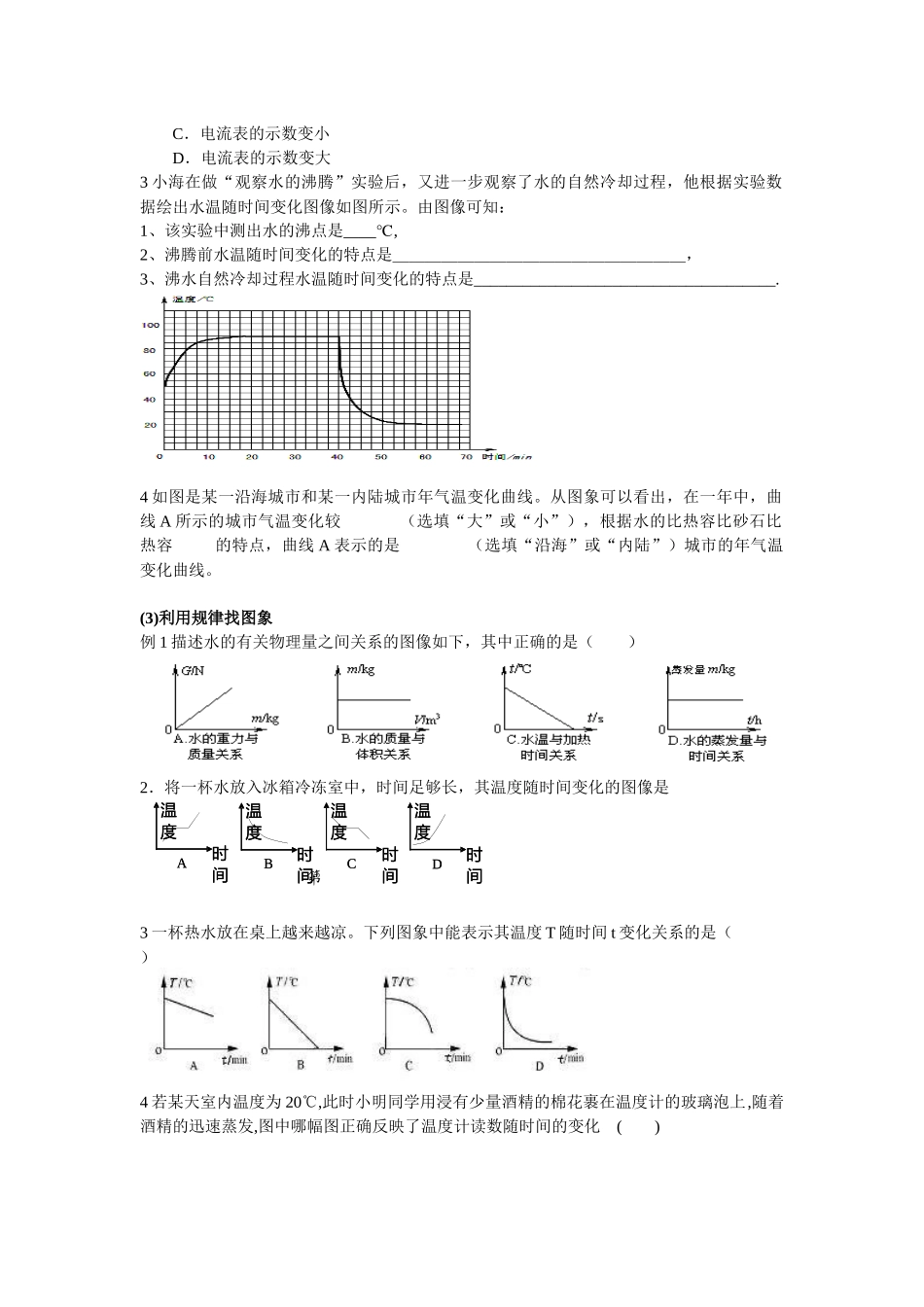

专题：如何做物理图象题解答图象题的一般方法一看轴：两坐标轴物理量、单位与刻度；注意坐标原点是否从零开始,说明图像表示的物理意义,联想相应的物理公式和规律.二看线：曲直、升降；说明与线对应的物理过程。三看点：起点、终点、拐点、最高点、最低点；说明与点对应的物理状态。特别要注意两物理量之比不变（y/x=k→物理规律）,两物理量之积不变（xy=k→物理规律）总结：看轴是基础，看点是关键，看线是核心。题型归类及解法（1）利用图象比较物理量的大小（解题对策：控制变量比较---辅助线，巧取值，判大小）例;如图是用伏安法测定两个不同阻值的定值电阻R1、R2时所得到的电流与电压的关系图像，则它们阻值的大小关系是（）A．R1＜R2B．R1＞R2C．R1＝RD．无法去判断练1：如图是甲、乙两种液体内部的压强与深度关系的图象。设液体甲的密度为、液体乙的密度为，则、的关系是A.=B.＞C.＜D.无法确定2．用大小不同的甲、乙两个力拉同—物体，两力所做的功W与在这两个力的方向上移动的距离S的关系图像如上右图，由图可知，甲、乙两个力的大小关系是A．F甲>F乙B．F甲＜F乙C．F甲＝F乙D．条件不足，无法判断。3表示阻值不同的两个电阻的电流随电压变化的I-U图线。从图中可知（）A．R1＞R2B．R1、R2串联后的总电阻I-U图线在区域Ⅱ内C．R1、R2并联后的总电阻I-U图线在区域Ⅲ内D．R1、R2并联后的总电阻I-U图线在区域Ⅰ内0.960.981.00-20246810t/℃ρ/g·cm-3图6第18题图乙甲(2)利用图象找规律(用图象，析过程，作判断)例:光敏电阻的阻值随着光照的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)。实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大2.图6为水的密度在0℃～10℃范围内随温度变化的曲线,由图可知:水在0℃～4℃范围内,温度_______,密度________体积_________(填变大,变小,不变).水的密度在温度为_______时最大.练1、小明同学利用相同质量的海波和松香进行了固体熔化过程的实验探究，在加热条件相同的情况下小明测出了多组数据，并绘制出了海波和松香的温度—时间变化图象，如下图所示。（1）由图象可知，在海波和松香这两种物质中，属于晶体的是_____；它的熔点约是____℃（2）在第6分钟时海波处于__________状态。（选填“固体”、“液体”或“固液共存”）2如图，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如甲图所示，其中B表示磁场的强弱，单位为特斯拉（T）。则在乙图中当R1所处的磁场逐渐减弱时A．R1的阻值变大B．电压表的示数变小温度时间温度时间BA温度时间D温度时间C第6温度时间温度时间BA温度时间D温度时间CC．电流表的示数变小D．电流表的示数变大3小海在做“观察水的沸腾”实验后，又进一步观察了水的自然冷却过程，他根据实验数据绘出水温随时间变化图像如图所示。由图像可知：1、该实验中测出水的沸点是____,℃2、沸腾前水温随时间变化的特点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，3、沸水自然冷却过程水温随时间变化的特点是_____________________________________.4如图是某一沿海城市和某一内陆城市年气温变化曲线。从图象可以看出，在一年中，曲线A所示的城市气温变化较（选填“大”或“小”），根据水的比热容比砂石比热容的特点，曲线A表示的是（选填“沿海”或“内陆”）城市的年气温变化曲线。(3)利用规律找图象例1描述水的有关物理量之间关系的图像如下，其中正确的是（）2．将一杯水放入冰箱冷冻室中，时间足够长，其温度随时间变化的图像是3一杯热水放在桌上越来越凉。下列图象中能表示其温度T随时间t变化关系的是（）4若某天室内温度为20℃,此时小明同学用浸有少量酒精的棉花裹在温度计的玻璃泡上,随着酒精的迅速蒸发,图中哪幅图正确反映了温度计读数随时间的变化()5．在小球从O点由静止开始沿x轴竖直下落的过程中，小球某种形式的能量E随下落高度x变化...
