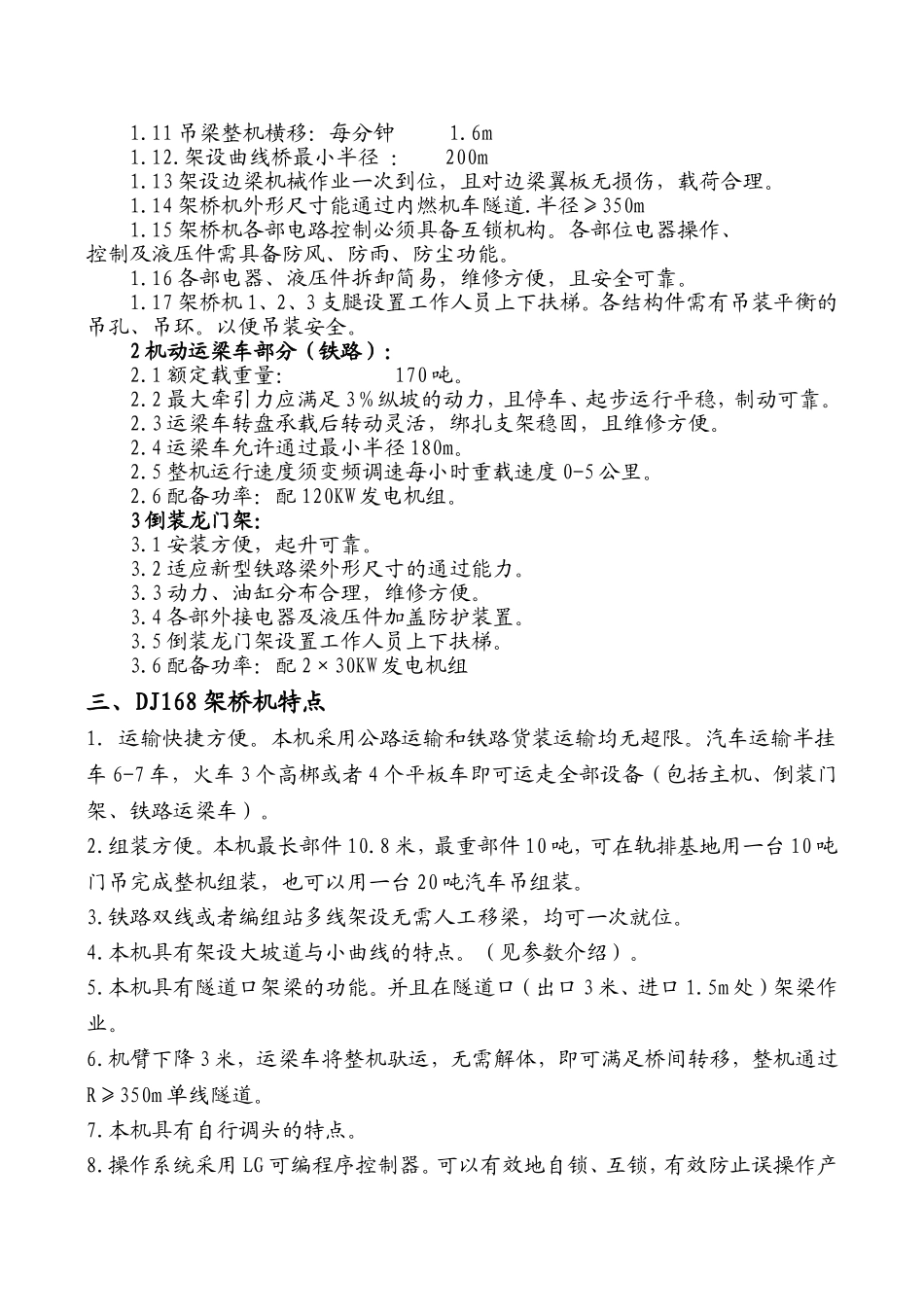

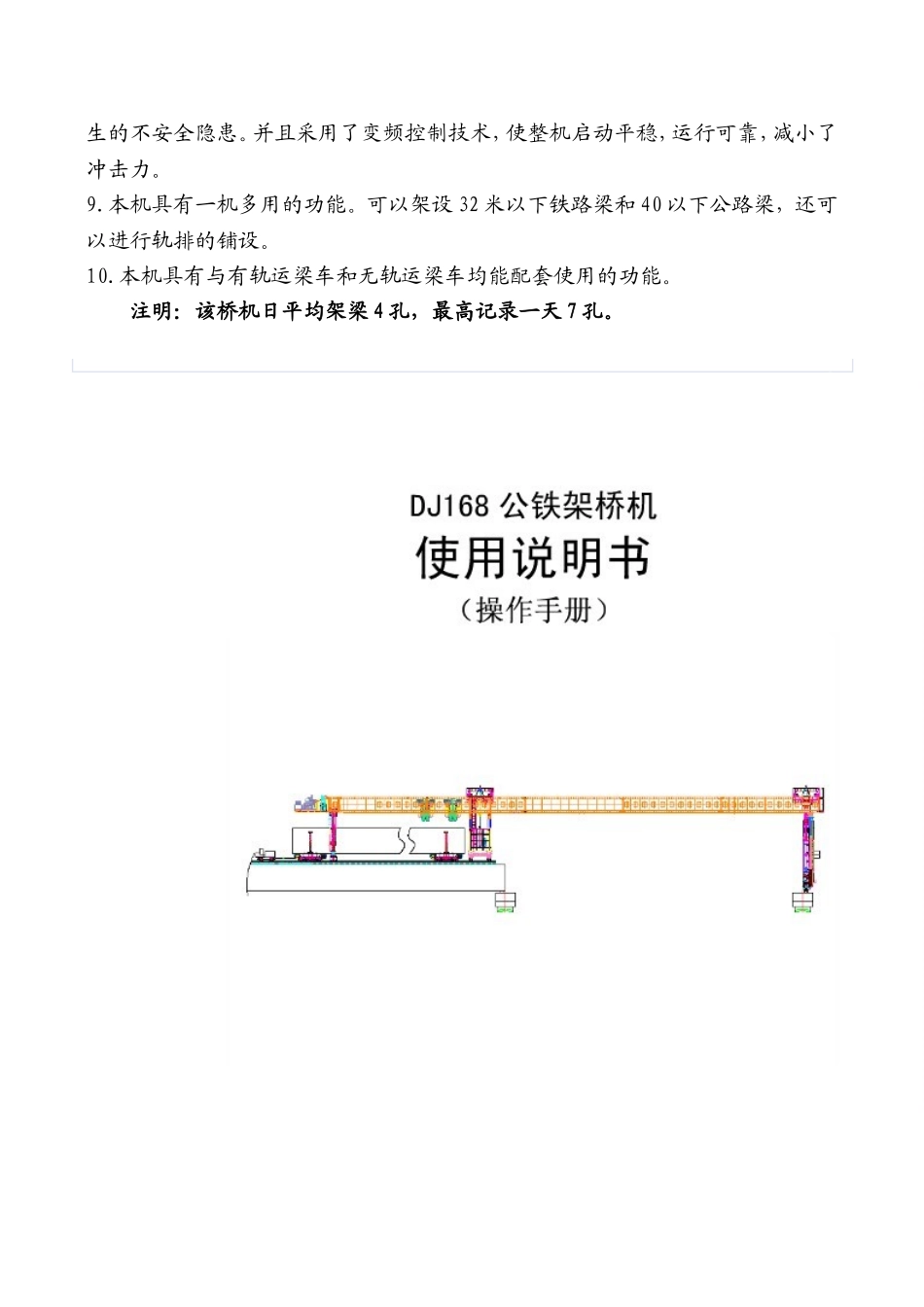

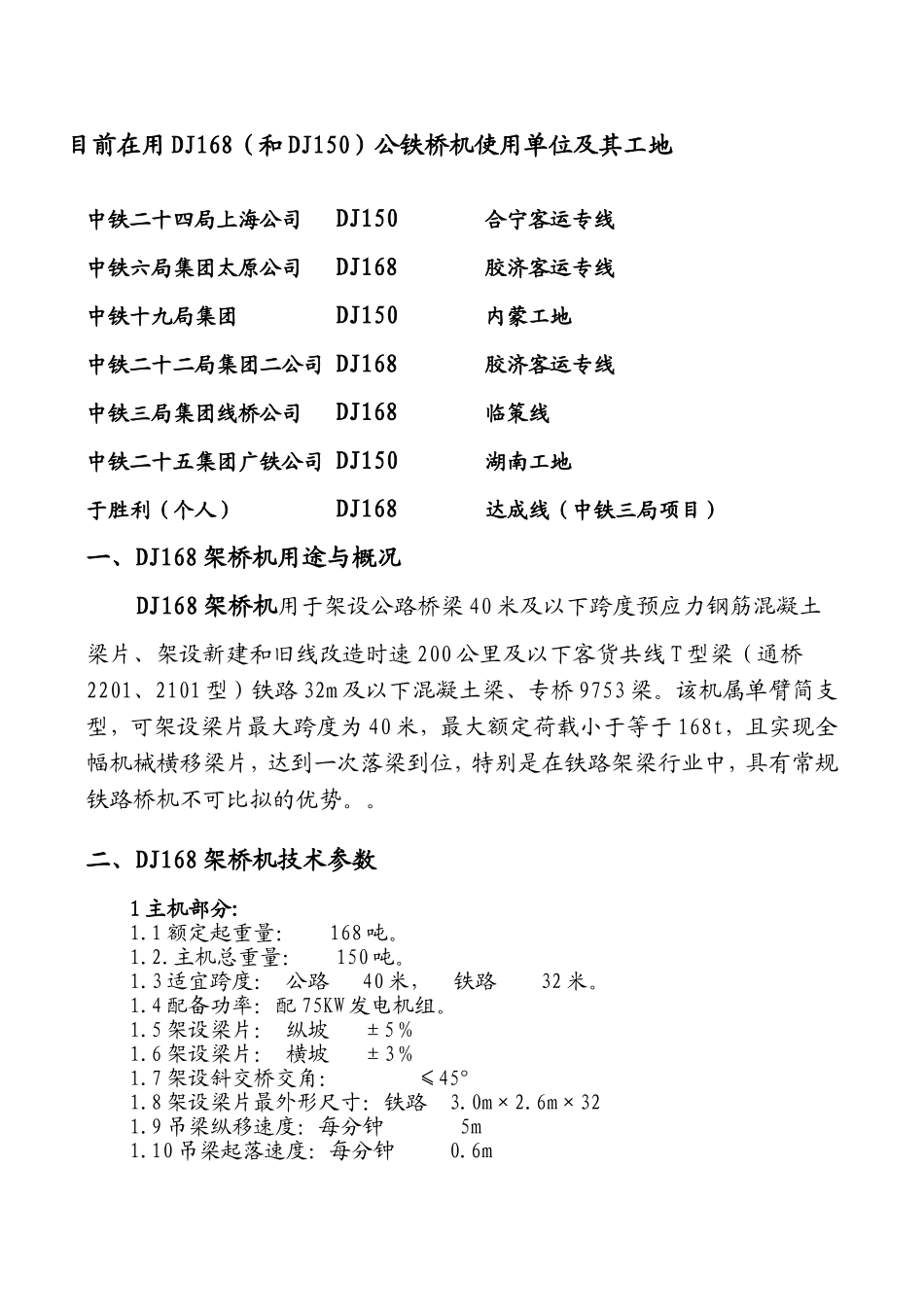

目前在用DJ168（和DJ150）公铁桥机使用单位及其工地中铁二十四局上海公司DJ150合宁客运专线中铁六局集团太原公司DJ168胶济客运专线中铁十九局集团DJ150内蒙工地中铁二十二局集团二公司DJ168胶济客运专线中铁三局集团线桥公司DJ168临策线中铁二十五集团广铁公司DJ150湖南工地于胜利（个人）DJ168达成线（中铁三局项目）一、DJ168架桥机用途与概况DJ168架桥机用于架设公路桥梁40米及以下跨度预应力钢筋混凝土梁片、架设新建和旧线改造时速200公里及以下客货共线T型梁（通桥2201、2101型）铁路32m及以下混凝土梁、专桥9753梁。该机属单臂简支型，可架设梁片最大跨度为40米，最大额定荷载小于等于168t，且实现全幅机械横移梁片，达到一次落梁到位，特别是在铁路架梁行业中，具有常规铁路桥机不可比拟的优势。。二、DJ168架桥机技术参数1主机部分:1.1额定起重量：168吨。1.2.主机总重量：150吨。1.3适宜跨度：公路40米，铁路32米。1.4配备功率：配75KW发电机组。1.5架设梁片：纵坡±5％1.6架设梁片：横坡±3％1.7架设斜交桥交角：≤45°1.8架设梁片最外形尺寸：铁路3.0m×2.6m×321.9吊梁纵移速度：每分钟5m1.10吊梁起落速度：每分钟0.6m1.11吊梁整机横移：每分钟1.6m1.12.架设曲线桥最小半径：200m1.13架设边梁机械作业一次到位，且对边梁翼板无损伤，载荷合理。1.14架桥机外形尺寸能通过内燃机车隧道.半径≥350m1.15架桥机各部电路控制必须具备互锁机构。各部位电器操作、控制及液压件需具备防风、防雨、防尘功能。1.16各部电器、液压件拆卸简易，维修方便，且安全可靠。1.17架桥机1、2、3支腿设置工作人员上下扶梯。各结构件需有吊装平衡的吊孔、吊环。以便吊装安全。2机动运梁车部分（铁路）：2.1额定载重量：170吨。2.2最大牵引力应满足3％纵坡的动力，且停车、起步运行平稳，制动可靠。2.3运梁车转盘承载后转动灵活，绑扎支架稳固，且维修方便。2.4运梁车允许通过最小半径180m。2.5整机运行速度须变频调速每小时重载速度0-5公里。2.6配备功率：配120KW发电机组。3倒装龙门架：3.1安装方便，起升可靠。3.2适应新型铁路梁外形尺寸的通过能力。3.3动力、油缸分布合理，维修方便。3.4各部外接电器及液压件加盖防护装置。3.5倒装龙门架设置工作人员上下扶梯。3.6配备功率：配2×30KW发电机组三、DJ168架桥机特点1.运输快捷方便。本机采用公路运输和铁路货装运输均无超限。汽车运输半挂车6-7车，火车3个高梆或者4个平板车即可运走全部设备（包括主机、倒装门架、铁路运梁车）。2.组装方便。本机最长部件10.8米，最重部件10吨，可在轨排基地用一台10吨门吊完成整机组装，也可以用一台20吨汽车吊组装。3.铁路双线或者编组站多线架设无需人工移梁，均可一次就位。4.本机具有架设大坡道与小曲线的特点。（见参数介绍）。5.本机具有隧道口架梁的功能。并且在隧道口（出口3米、进口1.5m处）架梁作业。6.机臂下降3米，运梁车将整机驮运，无需解体，即可满足桥间转移，整机通过R≥350m单线隧道。7.本机具有自行调头的特点。8.操作系统采用LG可编程序控制器。可以有效地自锁、互锁，有效防止误操作产生的不安全隐患。并且采用了变频控制技术，使整机启动平稳，运行可靠，减小了冲击力。9.本机具有一机多用的功能。可以架设32米以下铁路梁和40以下公路梁，还可以进行轨排的铺设。10.本机具有与有轨运梁车和无轨运梁车均能配套使用的功能。注明：该桥机日平均架梁4孔，最高记录一天7孔。
