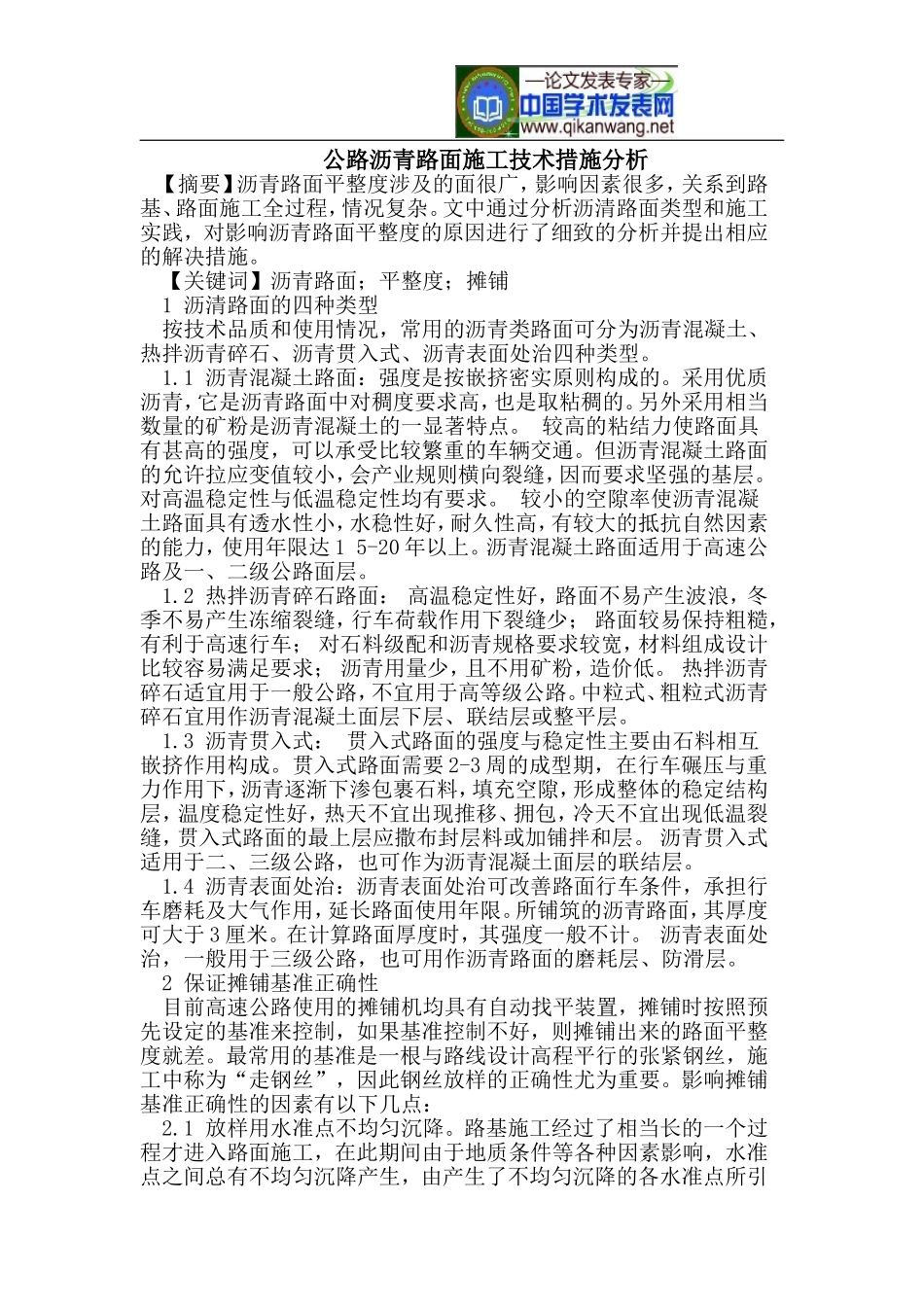

公路沥青路面施工技术措施分析VIP专享VIP免费

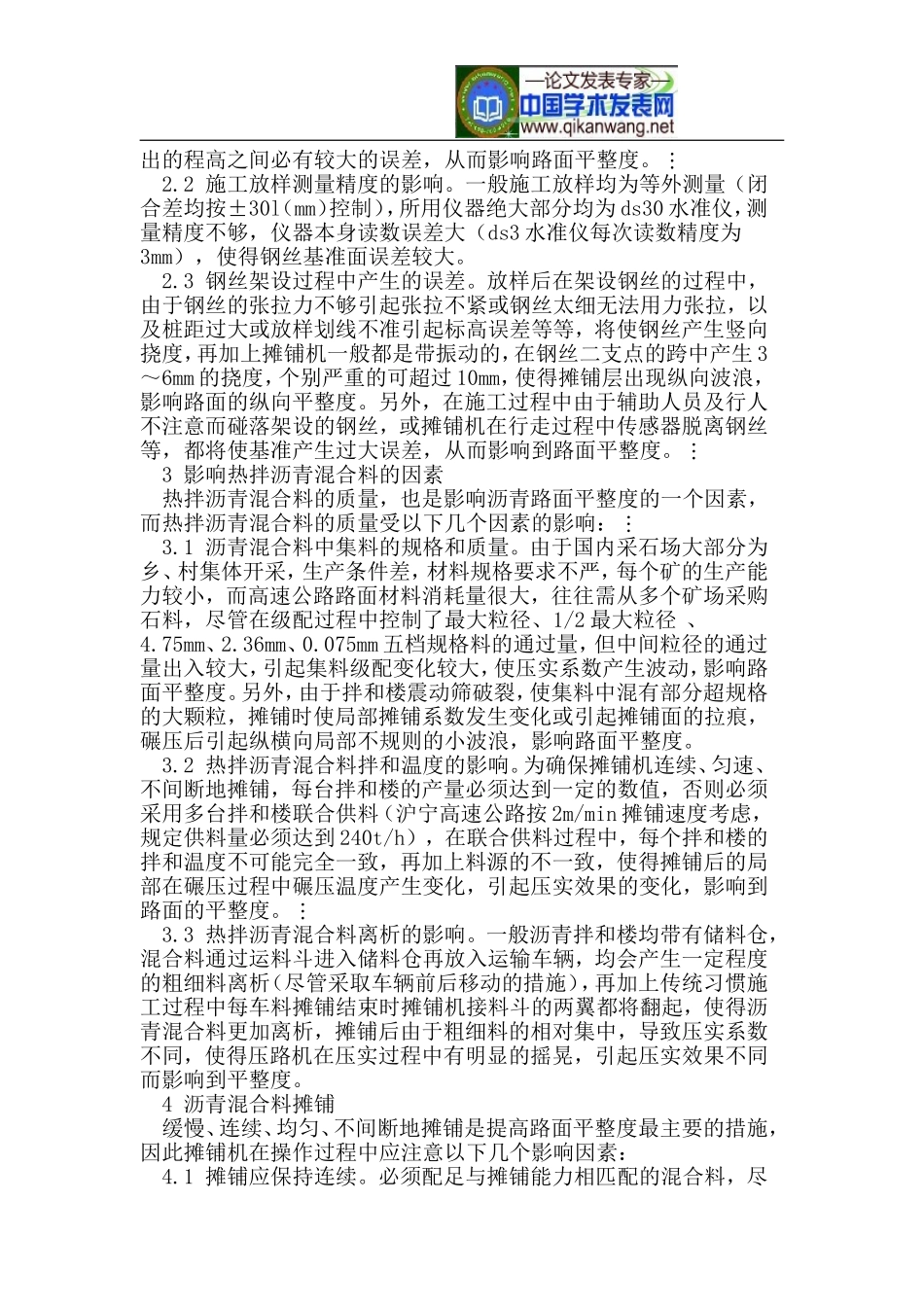

公路沥青路面施工技术措施分析【摘要】沥青路面平整度涉及的面很广，影响因素很多，关系到路基、路面施工全过程，情况复杂。文中通过分析沥清路面类型和施工实践，对影响沥青路面平整度的原因进行了细致的分析并提出相应的解决措施。【关键词】沥青路面；平整度；摊铺1沥清路面的四种类型按技术品质和使用情况，常用的沥青类路面可分为沥青混凝土、热拌沥青碎石、沥青贯入式、沥青表面处治四种类型。1.1沥青混凝土路面：强度是按嵌挤密实原则构成的。采用优质沥青，它是沥青路面中对稠度要求高，也是取粘稠的。另外采用相当数量的矿粉是沥青混凝土的一显著特点。较高的粘结力使路面具有甚高的强度，可以承受比较繁重的车辆交通。但沥青混凝土路面的允许拉应变值较小，会产业规则横向裂缝，因而要求坚强的基层。对高温稳定性与低温稳定性均有要求。较小的空隙率使沥青混凝土路面具有透水性小，水稳性好，耐久性高，有较大的抵抗自然因素的能力，使用年限达15-20年以上。沥青混凝土路面适用于高速公路及一、二级公路面层。1.2热拌沥青碎石路面：高温稳定性好，路面不易产生波浪，冬季不易产生冻缩裂缝，行车荷载作用下裂缝少；路面较易保持粗糙，有利于高速行车；对石料级配和沥青规格要求较宽，材料组成设计比较容易满足要求；沥青用量少，且不用矿粉，造价低。热拌沥青碎石适宜用于一般公路，不宜用于高等级公路。中粒式、粗粒式沥青碎石宜用作沥青混凝土面层下层、联结层或整平层。1.3沥青贯入式：贯入式路面的强度与稳定性主要由石料相互嵌挤作用构成。贯入式路面需要2-3周的成型期，在行车碾压与重力作用下，沥青逐渐下渗包裹石料，填充空隙，形成整体的稳定结构层，温度稳定性好，热天不宜出现推移、拥包，冷天不宜出现低温裂缝，贯入式路面的最上层应撒布封层料或加铺拌和层。沥青贯入式适用于二、三级公路，也可作为沥青混凝土面层的联结层。1.4沥青表面处治：沥青表面处治可改善路面行车条件，承担行车磨耗及大气作用，延长路面使用年限。所铺筑的沥青路面，其厚度可大于3厘米。在计算路面厚度时，其强度一般不计。沥青表面处治，一般用于三级公路，也可用作沥青路面的磨耗层、防滑层。2保证摊铺基准正确性目前高速公路使用的摊铺机均具有自动找平装置，摊铺时按照预先设定的基准来控制，如果基准控制不好，则摊铺出来的路面平整度就差。最常用的基准是一根与路线设计高程平行的张紧钢丝，施工中称为“走钢丝”，因此钢丝放样的正确性尤为重要。影响摊铺基准正确性的因素有以下几点：2.1放样用水准点不均匀沉降。路基施工经过了相当长的一个过程才进入路面施工，在此期间由于地质条件等各种因素影响，水准点之间总有不均匀沉降产生，由产生了不均匀沉降的各水准点所引出的程高之间必有较大的误差，从而影响路面平整度。2.2施工放样测量精度的影响。一般施工放样均为等外测量（闭合差均按±30l（mm）控制），所用仪器绝大部分均为ds30水准仪，测量精度不够，仪器本身读数误差大（ds3水准仪每次读数精度为3mm），使得钢丝基准面误差较大。2.3钢丝架设过程中产生的误差。放样后在架设钢丝的过程中，由于钢丝的张拉力不够引起张拉不紧或钢丝太细无法用力张拉，以及桩距过大或放样划线不准引起标高误差等等，将使钢丝产生竖向挠度，再加上摊铺机一般都是带振动的，在钢丝二支点的跨中产生3～6mm的挠度，个别严重的可超过10mm，使得摊铺层出现纵向波浪，影响路面的纵向平整度。另外，在施工过程中由于辅助人员及行人不注意而碰落架设的钢丝，或摊铺机在行走过程中传感器脱离钢丝等，都将使基准产生过大误差，从而影响到路面平整度。3影响热拌沥青混合料的因素热拌沥青混合料的质量，也是影响沥青路面平整度的一个因素，而热拌沥青混合料的质量受以下几个因素的影响：3.1沥青混合料中集料的规格和质量。由于国内采石场大部分为乡、村集体开采，生产条件差，材料规格要求不严，每个矿的生产能力较小，而高速公路路面材料消耗量很大，往往需从多个矿场采购石料，尽管在级配过程中控制了最大粒径、1/2最大粒径、4.75mm、2.36mm、0.075mm五档规格料的通过量，但中间粒径的通过量...
