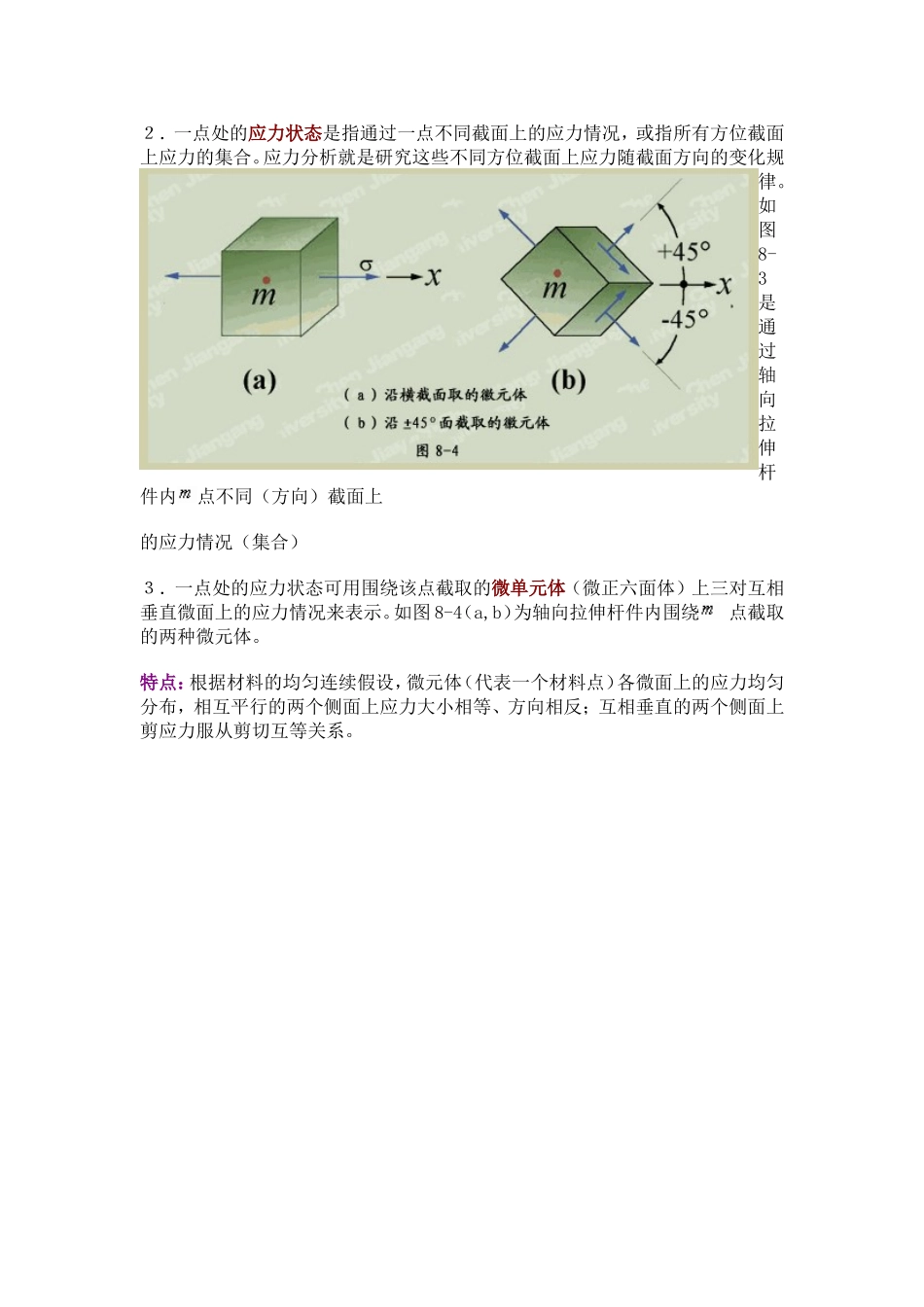

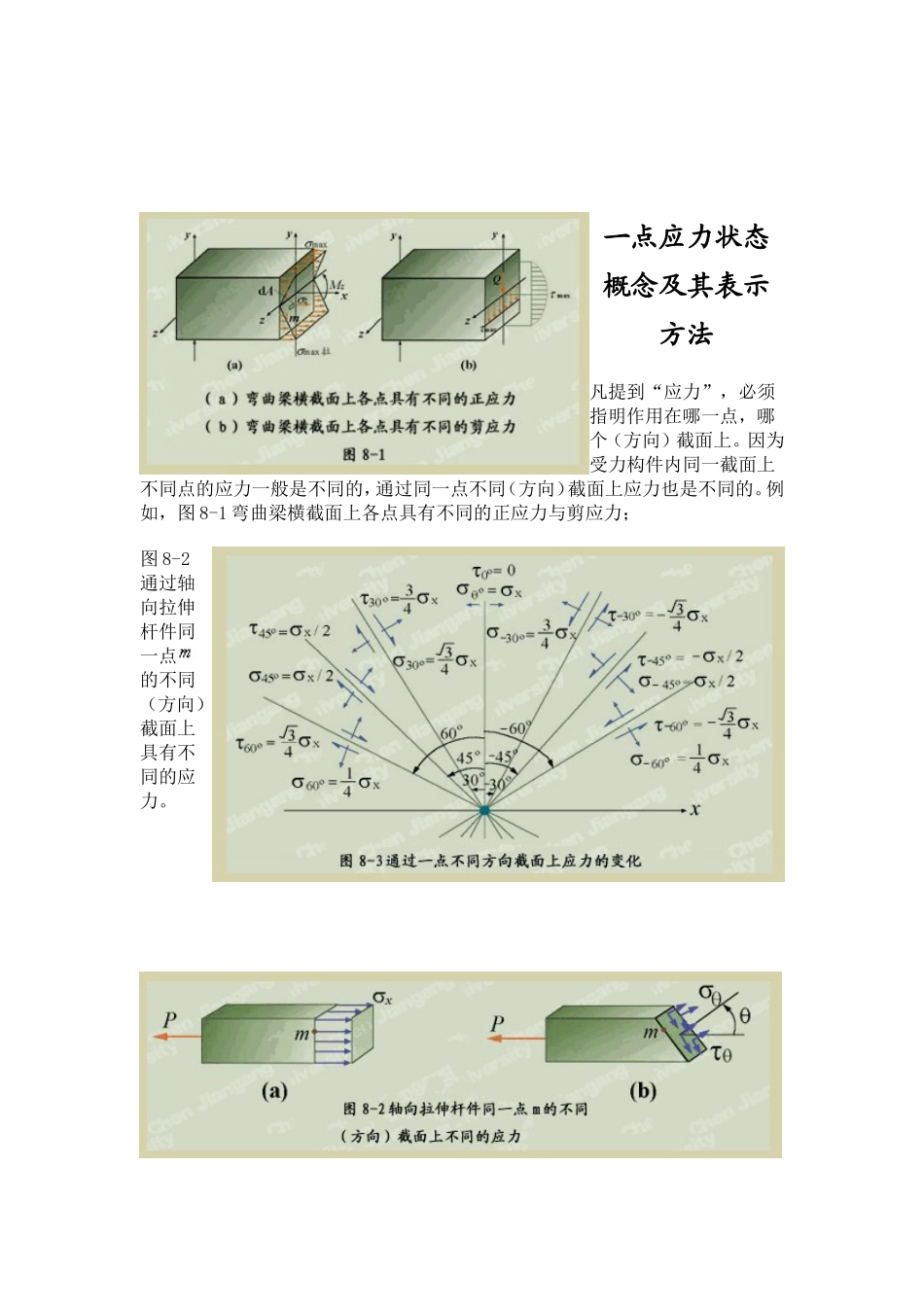

一点应力状态概念及其表示方法凡提到“应力”，必须指明作用在哪一点，哪个（方向）截面上。因为受力构件内同一截面上不同点的应力一般是不同的，通过同一点不同（方向）截面上应力也是不同的。例如，图8-1弯曲梁横截面上各点具有不同的正应力与剪应力；图8-2通过轴向拉伸杆件同一点的不同（方向）截面上具有不同的应力。２．一点处的应力状态是指通过一点不同截面上的应力情况，或指所有方位截面上应力的集合。应力分析就是研究这些不同方位截面上应力随截面方向的变化规律。如图8-3是通过轴向拉伸杆件内点不同（方向）截面上的应力情况（集合）３．一点处的应力状态可用围绕该点截取的微单元体（微正六面体）上三对互相垂直微面上的应力情况来表示。如图8-4（a,b）为轴向拉伸杆件内围绕点截取的两种微元体。特点：根据材料的均匀连续假设，微元体（代表一个材料点）各微面上的应力均匀分布，相互平行的两个侧面上应力大小相等、方向相反；互相垂直的两个侧面上剪应力服从剪切互等关系。§8-２平面应力状态的工程实例１．薄壁圆筒压力容器为平均直径，为壁厚由平衡条件得轴向应力：（8-1a）图8-5c（Ⅰ-Ⅰ，Ⅱ-Ⅱ为相距为的横截面，H-H为水平径向面）由平衡条件或,得环向应力：（8-1b）2．球形贮气罐（图8-6）由球对称知径向应力与纬向应力相同，设为对半球写平衡条件：得（8-2）3．弯曲与扭转组合作用下的圆轴4．受横向载荷作用的深梁§8-3平面一般应力状态分析——解析法空间一般应力状态如图8-9a所示，共有9个应力分量：面上的，，；面上的，，；面上的，，。1）应力分量的下标记法：第一个下标指作用面（以其外法线方向表示），第二个下标指作用方向。由剪应力互等定理，有：，，。2）平面一般应力状态如图8-9b所示，即空间应力状态中，方向的应力分量全部为零（）；或只存在作用于x-y平面内的应力分量，，，，其中，分别为，的简写，而=。3）正负号规定：正应力以拉应力为正，压为负；剪应力以对微元体内任意一点取矩为顺时针者为正，反之为负。2．平面一般应力状态斜截面上应力如图8-10所示，斜截面平行于轴且与面成倾角，由力的平衡条件：和可求得斜截面上应力，：（8-3a）(8-3b)注意到：1）图8-10b中应力均为正值，并规定倾角自轴开始逆时针转动者为正，反之为负。2）式中均为面上剪应力，且已按剪应力互等定理将换成。3．正应力极值——主应力根据（8-3a）式，由求极值条件，得即有（8-4a）为取极值时的角，应有，两个解。将相应值，分别代入(8-3a)，(8-3b)即得：（8-4b）;(8-4c)说明：1）当倾角转到和面时，对应有，，其中有一个为极大值，另一个为极小值；而此时，均为零。可见在正应力取极值的截面上剪应力为零（如图8-11a）。2）定义：正应力取极值的面（或剪应力为零的面）为主平面，主平面的外法线方向称主方向，正应力的极值称主应力，对平面一般应力状态通常有两个非零主应力：，，故也称平面应力状态为二向应力状态。4．剪应力极值——主剪应力根据(8-3b)式及取极值条件，可得：（8-5a）为取极值时的角，应有，两个解。将相应值，分别代入(8-3b)，(8-3a)即得：(8-5b)；说明：1）当倾角转到和面时，对应有，，且二者大小均为，方向相反，体现了剪应力互等定理，而此两面上正应力大小均取平均值（如图8-11b）。2）定义：剪应力取极值的面称主剪平面，该剪应力称主剪应力。注意到：；或因而主剪平面与主平面成夹角。平面一般应力状态分析——应力圆法1．应力圆方程由式（8-3a）和(8-3b)消去，得到(8-6)此为以，为变量的圆方程，以为横坐标轴，为纵坐标轴，则此圆圆心坐标为，半径为，此圆称应力圆或莫尔（Mohr）圆。2．应力圆的作法应力圆法也称应力分析的图解法。作图8-12a所示已知平面一般应力状态的应力圆及求倾角为的斜截面上应力，的步骤如下：1）根据已知应力，，值选取适当比例尺；2）在坐标平面上，由图8-12a中微元体的1-1，2-2面上已知应力作1（，），2（，-）两点；3）过1，2两点作直线交轴于点，以为圆心，为半径作应力圆；4）半径逆时针（与微元体上转向一致）转过圆心角得3点，则3点的横坐标值即为，纵坐标值即为。3．微元体中面上应力与应力圆上点的...
