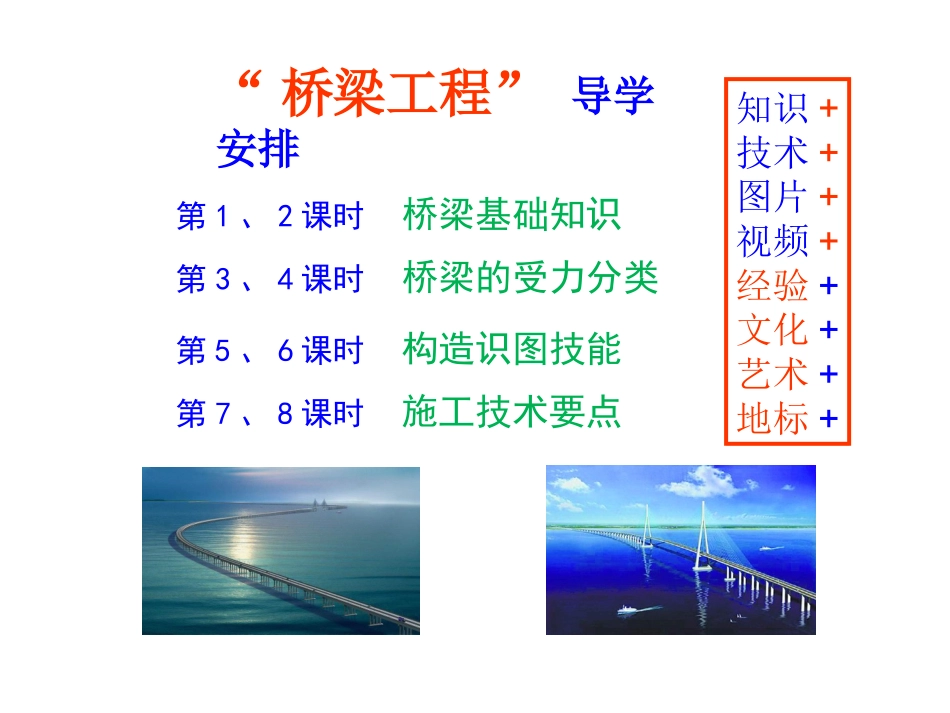

《市政工程概论》导学二内容：第2篇桥梁工程守护阵地架设平台合二为一卜庆江导学2016.4~5广东海洋大学寸金学院工程技术系13级工管、13级土木、15级工管专业中国名桥：赵州桥“桥梁工程”导学安排第1、2课时桥梁基础知识第5、6课时构造识图技能第7、8课时施工技术要点知识+技术+图片+视频+经验+文化+艺术+地标+第3、4课时桥梁的受力分类第1、2课时桥梁基础知识五大部件与五小部件桥梁的基本组成桥梁基本组成：桥跨结构（上板/下梁）、墩台、基础。桥梁工程是一个综合体系，分上部结构梁板、上下节点支座、下部结构墩台、承载结构基础和桥面系。这些内容，业内称之谓“大5部件、小5部件”。负有安全责任的五大部件1.桥跨结构（上板/主次梁）2.支座系统3.桥墩4.桥台5.墩台基础提供服务功能的五小部件1.桥面铺装（沥青等砼面层）2.防排水系统3.栏杆4.伸缩缝5.灯光照明注意，桥面铺装不得写成桥面铺“砖”。1、上部结构悬索拱又称桥跨结构或桥孔结构，是桥梁支座以上跨越桥孔的总称。作用：直接承受桥面自重和车辆荷载和传递荷载。包括：桥面板、桥面梁以及支撑它们的结构构件如主梁、拱、悬索等。主梁负有安全责任的五大部件2、支座设置在桥墩/桥台的顶部，是支撑上部结构并将其荷载传递给墩台，且具有适应荷载、温度、砼徐变、风力、地震等给上部结构造成转角和位移的能力。不能向下沉降和向上的位移。支座负有安全责任的五大部件更换支座混凝土徐变：是在不变的应力长期持续作用下，砼的变形随时间而缓慢增长的现象。徐变有利于构件的内力重分布，减少应力集中现象；不利的是加大了偏心受压而使构件挠度增加。属于成品，施工时分临时与正式。两孔和两孔以上的桥梁中间支撑结构称为桥墩。负有安全责任的五大部件3、桥墩实体墩由一个实体结构组成柱式墩由分离的两根或多根立柱所组成。排架桩墩成排桩的桩顶以盖梁联结构成的桥墩。负有安全责任的五大部件4、桥台位于桥梁两端，是支承桥梁上部结构并和路堤相衔接的构筑物。作用：一侧属于梁端的支柱，传递梁以上的荷载；一侧承受路基填土的水平推力；另两侧有锥坡挡土墙。锥形护坡挡墙桥台的形式：U形、矩形、十字形注意，还要确认桥台的正面负有安全责任的五大部件5、桥墩桥台基础桩、沉井、沉箱等将荷载传给地基。为附属设施，也叫桥面系①桥面铺装：在行车道、人行道上铺装面层。②排水防水系统：迅速排除桥面积水。④栏杆及护墩：防撞、保证安全，利于观赏③伸缩缝：满足桥面变形（水平位移与转角）。⑤灯光照明：方便夜间行车，增加城市美感。为了交通更安全、更舒适、更环保提供服务功能的五小部件①桥面铺装：行车道、人行道的面层。桥跨结构就相当于道路基层，桥墩相当于路基。纵横坡都设有坡度，保持在1.5%~3.0%②排水防水系统：③伸缩缝：避车栏（维修）④栏杆与护墩：⑤灯光照明：图读桥梁常用术语6.桥梁高度H(桥面与最低水位)7.桥梁建筑高度h8.桥下净空高度1.计算跨径（从支座中心计）2.净跨径（设计洪水位置时）3.标准跨径（相邻墩中线间）4.桥梁全长L5.多孔跨径总长L1设计尺寸是多是少、就高就低，终归一句话“合理就好”！桥跨结构最下缘9.净矢高(拱顶截面最下缘至拱脚截面下缘低点的垂直距离)10.计算矢高f（拱顶截面形心至拱脚截面形心边线的垂直距离）11.矢高比f/L（也叫矢拱度。计算矢高与计算跨径之比）针对拱桥有三个术语•定义：修筑桥梁工程时，用来宣泄路堤下车流、人流、水流的构造物。•规模：多孔跨径不大于8m,单孔路径不大于5m.图读桥梁常用术语：12.涵洞涵洞与跨孔要区分图读：桥梁涵洞-1图读：桥梁涵洞-2涵洞的用途涵洞桥人车通行涵洞铁路涵洞暗疏水涵洞图读：桥梁涵洞-3涵洞的功能之外第3、4课时桥梁的受力分类从受力、路径、材料、跨越方式、施工方法上梁式桥：简支梁、连续梁、悬臂梁。刚架桥：斜腿刚架、连续刚架。梁板与墩整体结合。跨中不能高,多用于立交桥.拱式桥：上承拱、中承拱、下承拱。悬索桥：塔架、缆索、吊杆、锚锭。斜拉桥：塔柱、斜拉索、主梁。桥梁的分类桥梁的受力体系受压受拉受弯组合划分五类1、按受力体系分：图读桥梁受力特点基本体系：受压、受拉、受弯组合体系：压拉弯同时存在支...
