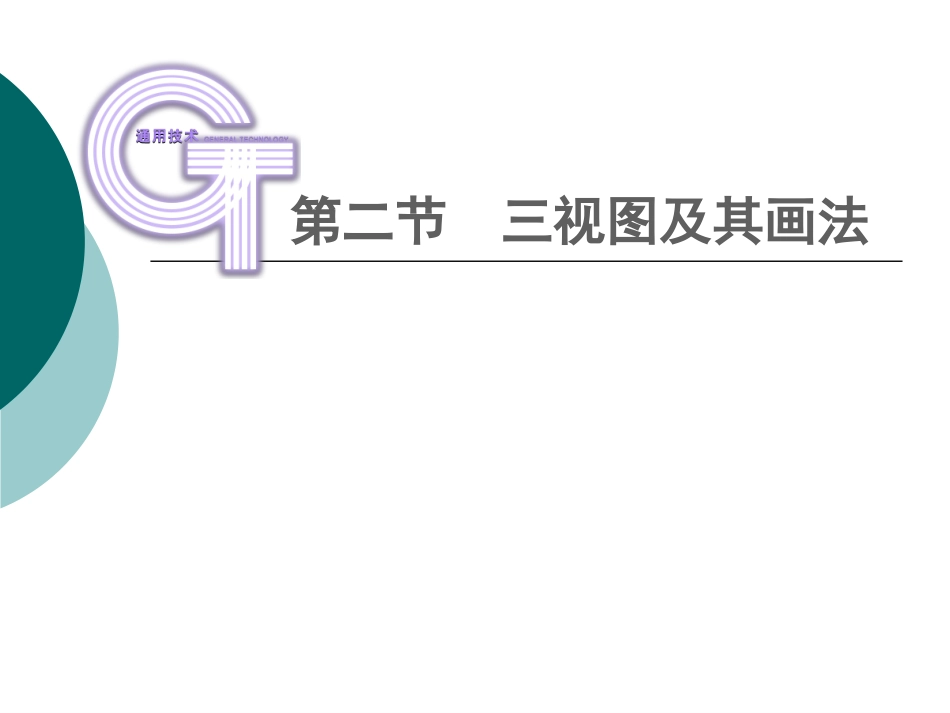

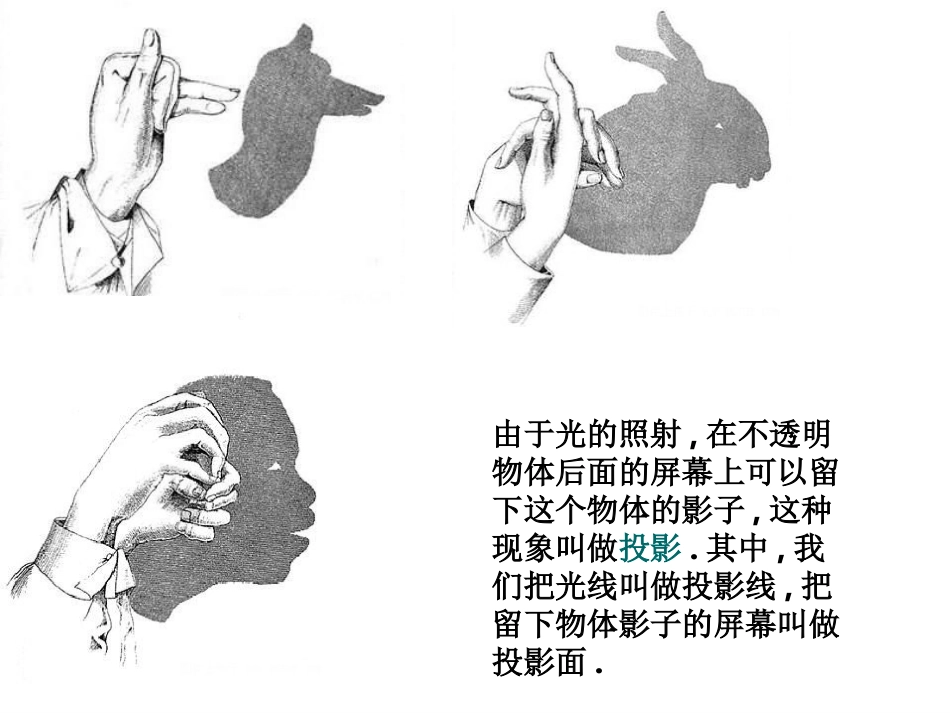

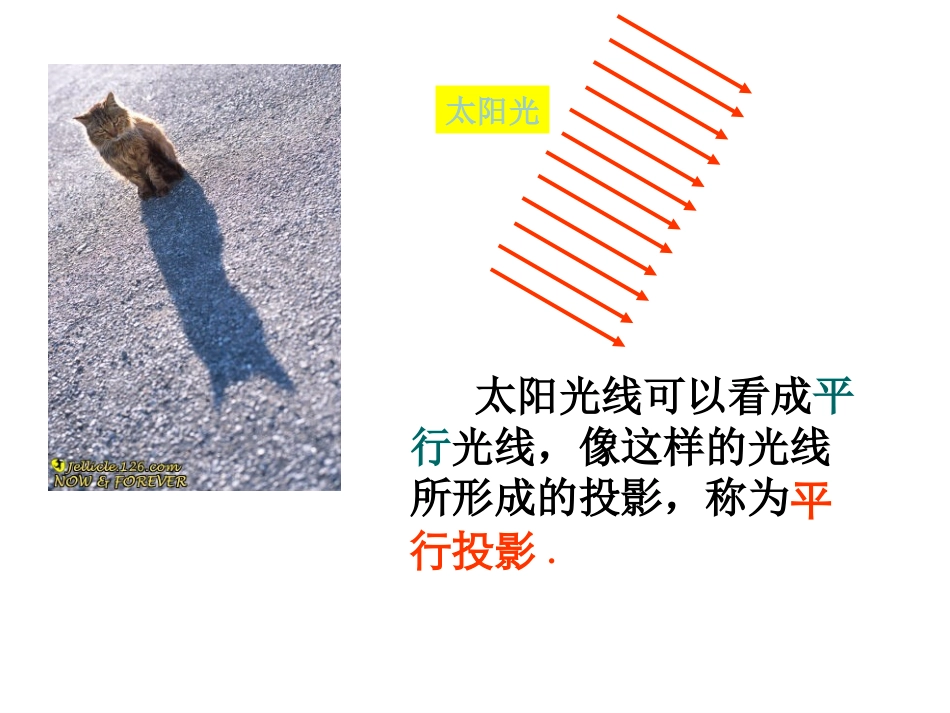

第二节三视图及其画法由于光的照射,在不透明物体后面的屏幕上可以留下这个物体的影子,这种现象叫做投影.其中,我们把光线叫做投影线,把留下物体影子的屏幕叫做投影面.太阳光线可以看成平行光线，像这样的光线所形成的投影，称为平行投影.太阳光探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影.已知两棵小树在同一时刻的影子，你如何确定影子是在太阳光线下还是在灯光的光线下形成的。两条光线相交于一点，因此它们是灯光下形成的.两条光线是平行的，因此它们是太阳光下形成的.猜猜他们是什么关系？看事物不能只看单方面如何制作小零件？王师傅是零件厂的工人，今天我有事情拜托他，想让他给我制作一个如图所示的小零件，我如何准确的告诉他小零件的形状和规格呢？立体图可以很直观地表现物体的整体形状，可是却难以表示清楚物体各个表面的形状。可见，只用立体图和透视图表达设计作品是不够的。为了把物体完全表达清楚，人们采用了三视图。当人走在太阳底下，就会使人在地面上投下影子。那大家知不知道投影有几种情况或方式？引入新课投影方法中心投影法平行投影法正投影法斜投影法投影法分类投影法分类::一、常见的投影将投射线通过物体，向选定的平面投射，并在该平面上得到图形的方法称为投影法。根据投影法所得到的图形称为投影图（投影）；投影法中得到投影的平面称为投影面。中心投影法投射线投射中心物体投影面投影物体位置改变，投影大小也改变动画平行投影法投射线互相平行且垂直于投影面投射线互相平行且倾斜于投影面正投影法斜投影法工程图样一般都是采用正投影工程图样一般都是采用正投影二、正投影的基本特征二、正投影的基本特征真实性积聚性收缩性物体上的平面(或直线)，与投影面平行时，它的投影反映实形(或实长)。真实性物体上的平面(或直线)，与投影面垂直时，它的投影积聚为一直线(或一点)。积聚性物体上的平面(或直线)，与投影面倾斜时，它的投影缩小(或缩短)。收缩性[讨论]单一投影能不能完整的确定物体的结构形状？（参考下图）思考题：•下面是一物体正投影得到的一张图，你能看出它是什么形状嘛？单一正投影不能完全确定物体的形状和大小.圆锥正侧俯圆锥的三视图圆锥的三视图点不要漏画哦！1、三视图都一样的几何体有______________（两种）2、如图所示的三视图所对应的几何体是（）正视图侧视图俯视图（A）圆柱（B）圆锥（C）长方体（D）三棱柱球体、正方体D思考题:一个玻璃正方体如图所示,红线表示两根嵌在正方体内的铁丝,,请画出它的正视图、侧视图和俯视图,并用彩色笔标明铁丝的位置.正视图侧视图俯视图要确定物体的空间形状，常常需要三个投影。而且，当我们用视线代替投影线，并把所看到的投影图形叫做视图时，这样，就产生了“三视图”。工程图样一般都是采用三视图工程图样一般都是采用三视图三、三视图三、三视图a.a.正面投影面用“正面投影面用“VV””标记；标记；b.b.侧面投影面用“侧面投影面用“WW””标记；标记；c.c.水平投影面用“水平投影面用“HH””标记；标记；三投影面之间两两的交线三投影面之间两两的交线称为投影轴，分别用称为投影轴，分别用OXOX、、OYOY、、OZOZ表示；表示；三根轴的交点Ｏ三根轴的交点Ｏ称为原点。称为原点。11、三视图的三投影面体系、三视图的三投影面体系想一想能不能在我们教室中找到这样的投影体系？22、三视图的形成、三视图的形成现将物体放在三面现将物体放在三面投影体系中，并尽可投影体系中，并尽可能使物体的各主要表能使物体的各主要表面平行或垂直与其中面平行或垂直与其中的一个投影面，保持的一个投影面，保持物体不动，将物体分物体不动，将物体分别向三个投影面作正别向三个投影面作正投影，就得到物体的投影，就得到物体的三视图。三视图。33、三视图的名称、三视图的名称C、从上向下看，即得在H面上的投影，称为俯视图。A、从前向后看，即得V面上的投影，称为主视图；B、从左向右看，即得在W面上的投影，称为侧视图或左视图；44、三视图的展开、三视图的展开V主视图Ｗ俯视图H侧视图主视图俯视图侧视图V主视图Ｗ俯视图H侧视图大家发现三个...
