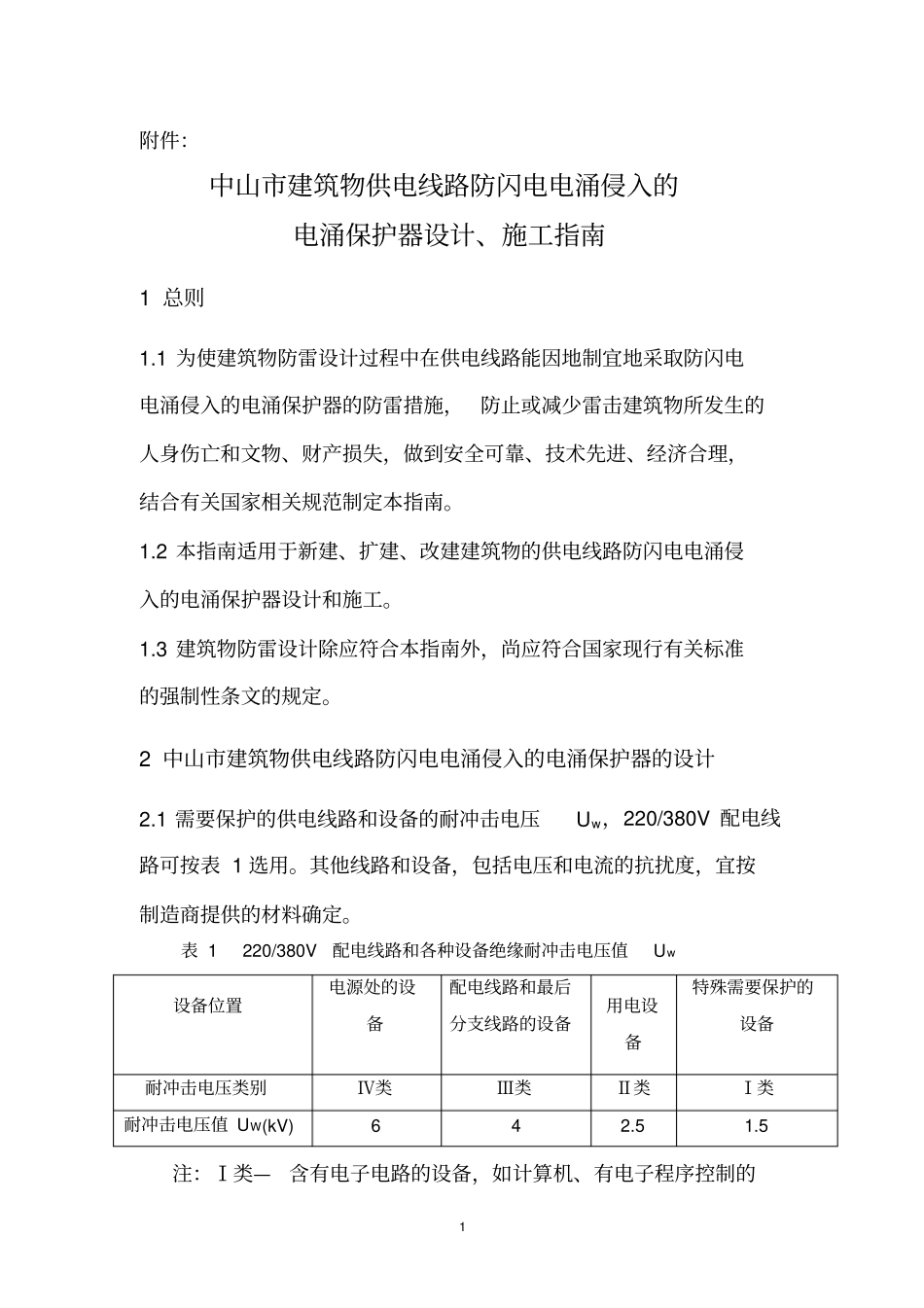

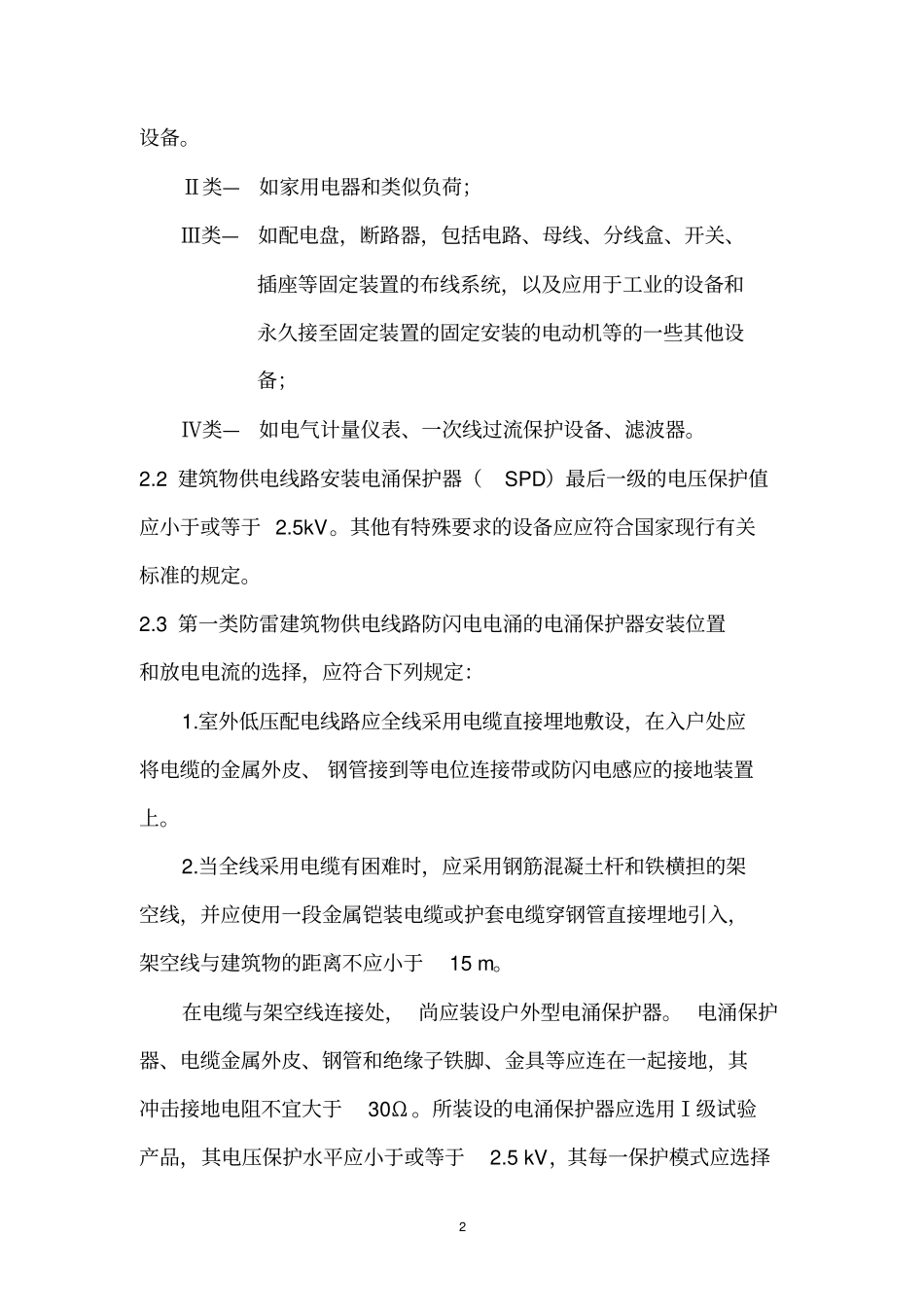

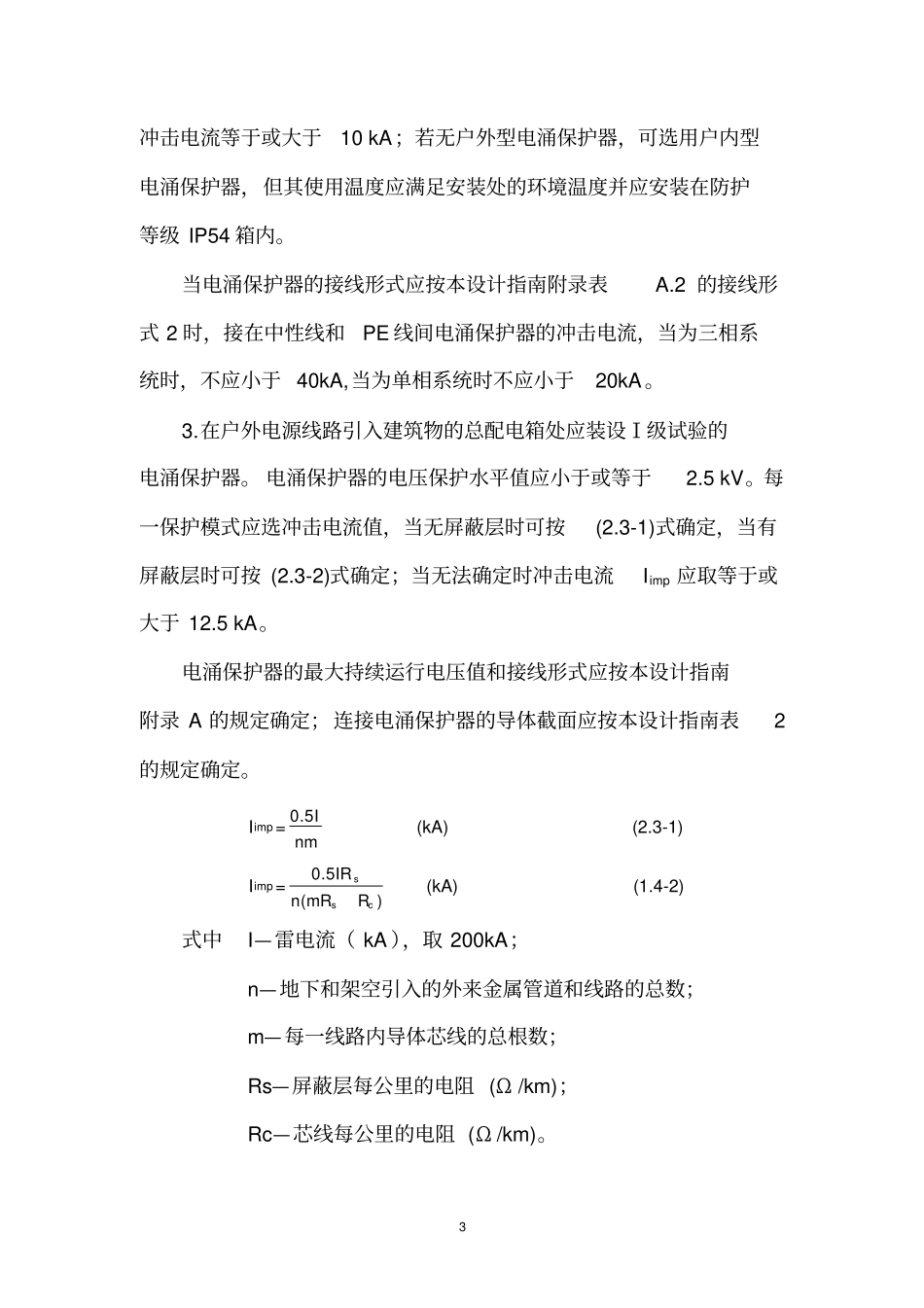

1附件：中山市建筑物供电线路防闪电电涌侵入的电涌保护器设计、施工指南1总则1.1为使建筑物防雷设计过程中在供电线路能因地制宜地采取防闪电电涌侵入的电涌保护器的防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，结合有关国家相关规范制定本指南。1.2本指南适用于新建、扩建、改建建筑物的供电线路防闪电电涌侵入的电涌保护器设计和施工。1.3建筑物防雷设计除应符合本指南外，尚应符合国家现行有关标准的强制性条文的规定。2中山市建筑物供电线路防闪电电涌侵入的电涌保护器的设计2.1需要保护的供电线路和设备的耐冲击电压Uw，220/380V配电线路可按表1选用。其他线路和设备，包括电压和电流的抗扰度，宜按制造商提供的材料确定。表1220/380V配电线路和各种设备绝缘耐冲击电压值Uw设备位置电源处的设备配电线路和最后分支线路的设备用电设备特殊需要保护的设备耐冲击电压类别Ⅳ类Ⅲ类Ⅱ类Ⅰ类耐冲击电压值UW(kV)642.51.5注：Ⅰ类—含有电子电路的设备，如计算机、有电子程序控制的2设备。Ⅱ类—如家用电器和类似负荷；Ⅲ类—如配电盘，断路器，包括电路、母线、分线盒、开关、插座等固定装置的布线系统，以及应用于工业的设备和永久接至固定装置的固定安装的电动机等的一些其他设备；Ⅳ类—如电气计量仪表、一次线过流保护设备、滤波器。2.2建筑物供电线路安装电涌保护器（SPD）最后一级的电压保护值应小于或等于2.5kV。其他有特殊要求的设备应应符合国家现行有关标准的规定。2.3第一类防雷建筑物供电线路防闪电电涌的电涌保护器安装位置和放电电流的选择，应符合下列规定：1.室外低压配电线路应全线采用电缆直接埋地敷设，在入户处应将电缆的金属外皮、钢管接到等电位连接带或防闪电感应的接地装置上。2.当全线采用电缆有困难时，应采用钢筋混凝土杆和铁横担的架空线，并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引入，架空线与建筑物的距离不应小于15m。在电缆与架空线连接处，尚应装设户外型电涌保护器。电涌保护器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。所装设的电涌保护器应选用Ⅰ级试验产品，其电压保护水平应小于或等于2.5kV，其每一保护模式应选择3冲击电流等于或大于10kA；若无户外型电涌保护器，可选用户内型电涌保护器，但其使用温度应满足安装处的环境温度并应安装在防护等级IP54箱内。当电涌保护器的接线形式应按本设计指南附录表A.2的接线形式2时，接在中性线和PE线间电涌保护器的冲击电流，当为三相系统时，不应小于40kA,当为单相系统时不应小于20kA。3.在户外电源线路引入建筑物的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV。每一保护模式应选冲击电流值，当无屏蔽层时可按(2.3-1)式确定，当有屏蔽层时可按(2.3-2)式确定；当无法确定时冲击电流Iimp应取等于或大于12.5kA。电涌保护器的最大持续运行电压值和接线形式应按本设计指南附录A的规定确定；连接电涌保护器的导体截面应按本设计指南表2的规定确定。Iimp=nmI5.0(kA)(2.3-1)Iimp=)(5.0cssRmRnIR(kA)(1.4-2)式中I—雷电流（kA），取200kA；n—地下和架空引入的外来金属管道和线路的总数；m—每一线路内导体芯线的总根数；Rs—屏蔽层每公里的电阻(Ω/km)；Rc—芯线每公里的电阻(Ω/km)。4表2防雷装置各连接部件的最小截面连接部件材料截面(mm2)连接电涌保护器的导体电气系统Ⅰ级试验的电涌保护器Cu(铜)6Ⅱ级试验的电涌保护器2.5Ⅲ级试验的电涌保护器1.5注:连接单台或多台Ⅰ级分类试验SPD的单根导体的最小截面Smin(mm2)尚应满足下式的要求Smin≥Iimp/8，式中Iimp为确定流入该导体的雷电流(kA)。4.在供电线路进入建筑物每层楼的分配电箱处，需要安装电涌保护器，宜选用Ⅱ或Ⅲ级试验的电涌保护器，在能量上与本条第3款所确定的配合好的电涌保护器选用，并应包含多组电涌保护器之间的最小距离要求。5.电涌保护器应与同一线路上游的电涌保护器在能量上配合，电涌保护器在能量上配合的资料应有制造商提供，若无此资料，Ⅱ级试验的电涌保护器，其标称放电电流...
