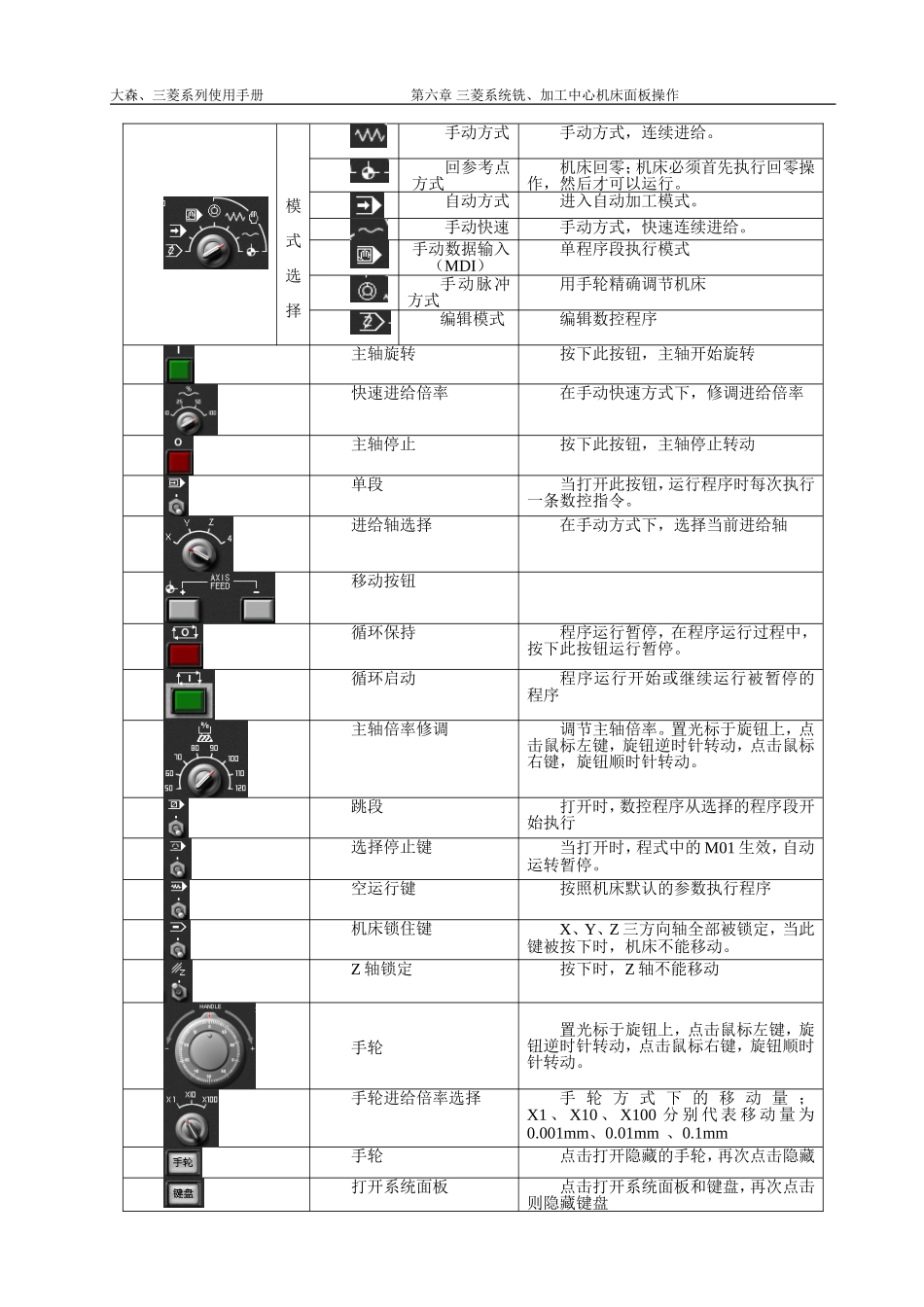

大森、三菱系列使用手册第六章三菱系统铣、加工中心机床面板操作第六章三菱系统铣、加工中心机床面板操作三菱系统铣床及加工中心操作面板三菱系统面板6.1面板简介三菱系统铣床、加工中心操作面板介绍按钮名称功能简介紧急停止按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭电源开打开电源电源关关闭电源进给倍率选择旋钮在手动方式下,用于调节进给速度大森、三菱系列使用手册第六章三菱系统铣、加工中心机床面板操作模式选择手动方式手动方式，连续进给。回参考点方式机床回零；机床必须首先执行回零操作，然后才可以运行。自动方式进入自动加工模式。手动快速手动方式，快速连续进给。手动数据输入（MDI）单程序段执行模式手动脉冲方式用手轮精确调节机床编辑模式编辑数控程序主轴旋转按下此按钮，主轴开始旋转快速进给倍率在手动快速方式下，修调进给倍率主轴停止按下此按钮，主轴停止转动单段当打开此按钮，运行程序时每次执行一条数控指令。进给轴选择在手动方式下，选择当前进给轴移动按钮循环保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。循环启动程序运行开始或继续运行被暂停的程序主轴倍率修调调节主轴倍率。置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。跳段打开时，数控程序从选择的程序段开始执行选择停止键当打开时，程式中的M01生效，自动运转暂停。空运行键按照机床默认的参数执行程序机床锁住键X、Y、Z三方向轴全部被锁定，当此键被按下时，机床不能移动。Z轴锁定按下时，Z轴不能移动手轮置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。手轮进给倍率选择手轮方式下的移动量；X1、X10、X100分别代表移动量为0.001mm、0.01mm、0.1mm手轮点击打开隐藏的手轮，再次点击隐藏打开系统面板点击打开系统面板和键盘，再次点击则隐藏键盘大森、三菱系列使用手册第六章三菱系统铣、加工中心机床面板操作超程释放键三菱系统铣床、加工中心系统面板介绍按键名称功能查看机能区域键点击此键，切换到查看机能区域参数设置区域键点击此键，切换到参数设置界面程序管理区域键点此键，切换到程序管理界面资料输入/输出键按此键，切换到程序的输入、输出界面轨迹模拟键在自动方式下按此键，切换到查看轨迹模拟状态分号键删除/插入键直接点击是删除功能，按SHIFT后再点击是插入功能全部删除键移位键输入键光标移动键复位键按下此键，取消当前程序的运行；监视功能信息被清楚(除了报警信号，电源开关、启动和报警确认)；通道转向复位状态。6.2机床准备6.2.1激活机床检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。点击启动电源。6.2.2机床回参考点1、进入回参考点模式系统启动之后，机床将自动处于“回参考点”模式。若在其他模式下，须切换到“回参考点”模式。2、回参考点操作步骤X轴回参考点点击按钮，选择X轴，点击将X轴回参考点，回到参考点之后，X轴的回零灯变为；Y轴回参考点点击按钮，选择X轴，点击将X轴回参考点，回到参考点之后，X轴的回零灯变为；Z轴回参考点点击按钮，选择Z轴，点击将Z轴回参考点，回到参考点之后，Z轴的回零灯变为；回参大森、三菱系列使用手册第六章三菱系统铣、加工中心机床面板操作考点前的界面如图6-2-2-1所示：回参考点后的界面如图6-2-2-2所示：图6-2-2-1回参考点前图图6-2-2-2机床回参考点后图6.3选择刀具依次点击菜单栏中的“机床/选择刀具”或者在工具栏中点击图标“”，系统将弹出“铣刀选择”对话框。按条件列出工具清单筛选的条件是直径和类型(1)在“所需刀具直径”输入框内输入直径，如果不把直径作为筛选条件，请输入数字“0”。(2)在“所需刀具类型”选择列表中选择刀具类型。可供选择的刀具类型有平底刀、平底带R刀、球头刀、钻头等。(3)按下“确定”，符合条件的刀具在“可选刀具”列表中显示。指定序号：（如图6-3-1-1）。这个序号就是刀库中的刀位号。卧式加工中心允许同时选择20把刀具，立式加工中心同时允许24把刀具；图6-3-1-1选择需要的刀具：先用鼠标点击“已经选择刀具”列表中的刀位号，再用鼠标点...
