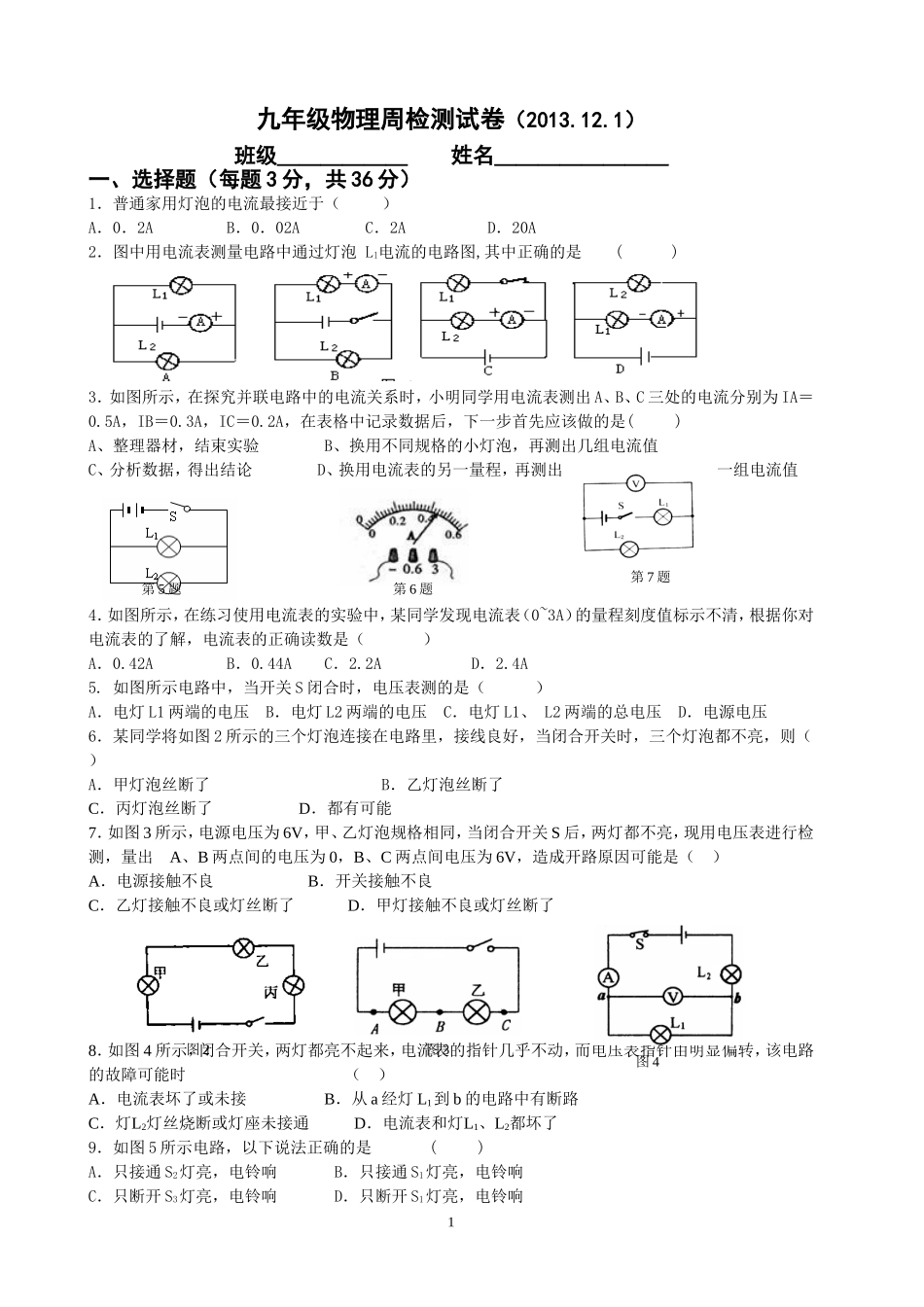

九年级物理周检测试卷（2013.12.1）班级＿＿＿＿＿＿姓名＿＿＿＿＿＿＿＿一、选择题（每题3分，共36分）1．普通家用灯泡的电流最接近于（）A．0．2AB．0．02AC．2AD．20A2．图中用电流表测量电路中通过灯泡Ll电流的电路图,其中正确的是()3．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是()A、整理器材，结束实验B、换用不同规格的小灯泡，再测出几组电流值C、分析数据，得出结论D、换用电流表的另一量程，再测出一组电流值4．如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（）A．0.42AB．0.44AC．2.2AD．2.4A5.如图所示电路中，当开关S闭合时，电压表测的是（）A．电灯L1两端的电压B．电灯L2两端的电压C．电灯L1、L2两端的总电压D．电源电压6．某同学将如图2所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A．甲灯泡丝断了B．乙灯泡丝断了C．丙灯泡丝断了D．都有可能7．如图3所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是（）A．电源接触不良B．开关接触不良C．乙灯接触不良或灯丝断了D．甲灯接触不良或灯丝断了8．如图4所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时（）A．电流表坏了或未接B．从a经灯L1到b的电路中有断路C．灯L2灯丝烧断或灯座未接通D．电流表和灯L1、L2都坏了9．如图5所示电路，以下说法正确的是()A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响1第5题第6题第7题图2图3图4L2L1V10、如图6所示电路中，当开关S闭合时，电压表测的是＿＿＿＿的电压．A．L1B．L2C．L1L2总电压D．电源和L1如图7探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为A．1.5VB．3.8VC．2.3VD．6.1V11．如图8所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是A.IA＞IB＞ICB.IA＜IB＜ICC.UAB=UBC=UACD.UAC=UAB+UBC12、如图(a)所示，当开关S闭合时，两只电流表的示数分别由(b)、(c)两图读出，则灯L1中的电流是()A、1.8AB、1.28AC、0.52AD、0.36A二、填空题（每空1分，共25分）16．路灯总是一起亮，一起暗，它们的连接方式是，原因是17．电子手表中的电流约为1．5×10-6A，合mA，合μA．18．某电池组是由三节干电池串联成的，那么电池组的总电压为19．如图所示，甲、乙、丙三位同学在做“用电流表测电流”的试验中，闭合开关前他们三个人的电流表均指在零刻度处，当开关闭合之后，三个人的电流表指针示数分别如图a、b、c所示，请指出三位同学的错误分别在哪里：甲同学的错误：乙同学的错误：丙同学的错误：20．如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为＿＿＿＿（选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为＿＿V。21．如图8所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．2图5图6图7图822．如图9所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．23．如图10所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是____表；b是___表；c是___表．24如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为______V，L2两端的电压为______V。三、实验探究...
