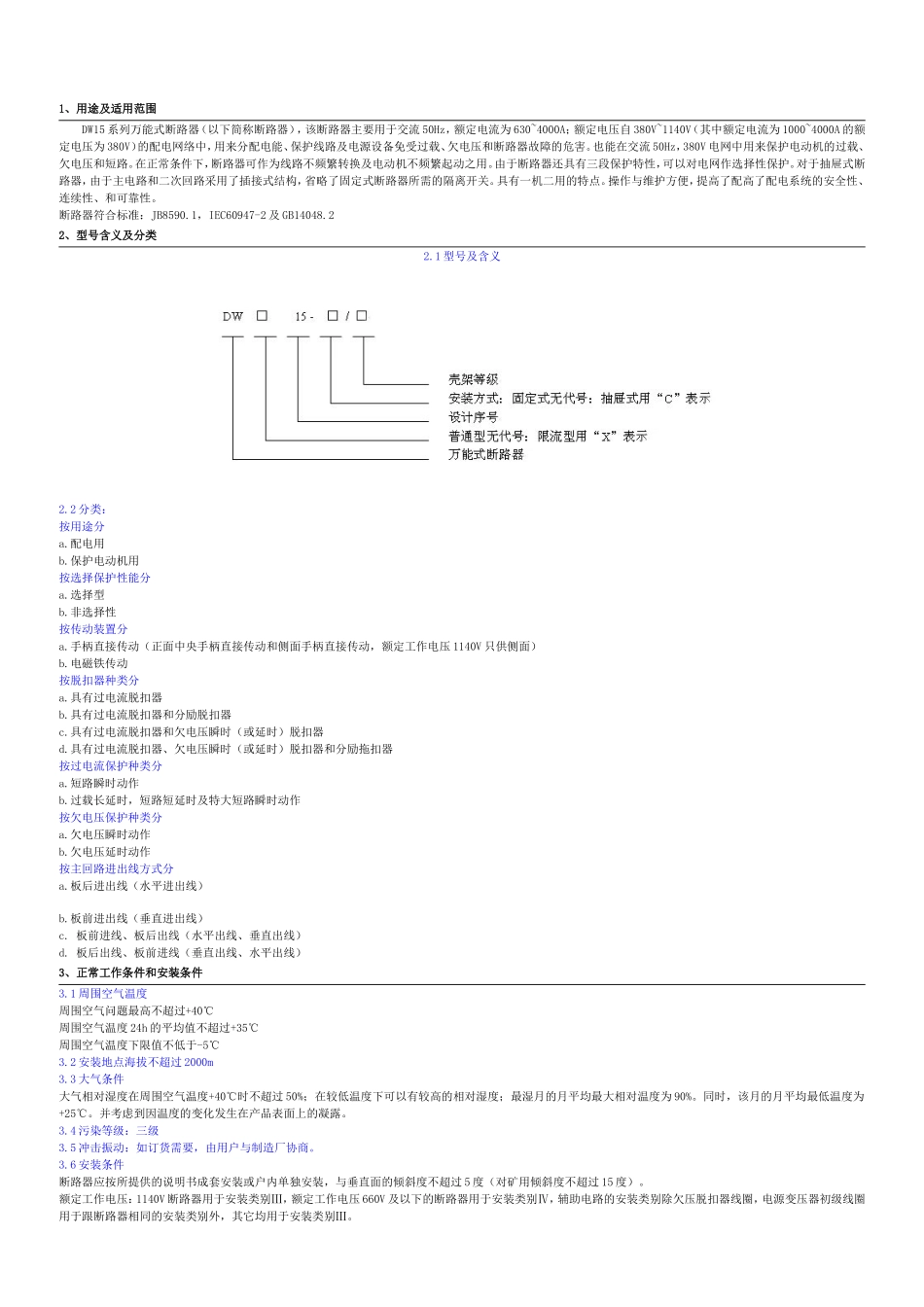

1、用途及适用范围DW15系列万能式断路器（以下简称断路器），该断路器主要用于交流50Hz，额定电流为630~4000A；额定电压自380V~1140V（其中额定电流为1000~4000A的额定电压为380V）的配电网络中，用来分配电能、保护线路及电源设备免受过载、欠电压和断路器故障的危害。也能在交流50Hz，380V电网中用来保护电动机的过载、欠电压和短路。在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。由于断路器还具有三段保护特性，可以对电网作选择性保护。对于抽屉式断路器，由于主电路和二次回路采用了插接式结构，省略了固定式断路器所需的隔离开关。具有一机二用的特点。操作与维护方便，提高了配高了配电系统的安全性、连续性、和可靠性。断路器符合标准：JB8590.1，IEC60947-2及GB14048.22、型号含义及分类2.1型号及含义2.2分类：按用途分a.配电用b.保护电动机用按选择保护性能分a.选择型b.非选择性按传动装置分a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特大短路瞬时动作按欠电压保护种类分a.欠电压瞬时动作b.欠电压延时动作按主回路进出线方式分a.板后进出线（水平进出线）b.板前进出线（垂直进出线）c.板前进线、板后出线（水平出线、垂直出线）d.板后出线、板前进线（垂直出线、水平出线）3、正常工作条件和安装条件3.1周围空气温度周围空气问题最高不超过+40℃周围空气温度24h的平均值不超过+35℃周围空气温度下限值不低于-5℃3.2安装地点海拔不超过2000m3.3大气条件大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对温度为90%。同时，该月的月平均最低温度为+25℃。并考虑到因温度的变化发生在产品表面上的凝露。3.4污染等级：三级3.5冲击振动：如订货需要，由用户与制造厂协商。3.6安装条件断路器应按所提供的说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5度（对矿用倾斜度不超过15度）。额定工作电压：1140V断路器用于安装类别Ⅲ，额定工作电压660V及以下的断路器用于安装类别Ⅳ，辅助电路的安装类别除欠压脱扣器线圈，电源变压器初级线圈用于跟断路器相同的安装类别外，其它均用于安装类别Ⅲ。4、结构特征（DW15-630型断路器）4.1结构概述断路器分固定式和抽屉式两种，抽屉式由断路器本体及抽屉座组成。DW15-630型断路器为立体布置形式，触头系统、瞬时过电流脱扣器和左右侧板安装在一块绝缘上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开按钮机构指示。左上方装有分励脱扣器，背部装有欠电压脱扣器与脱扣半轴相连。速饱和电流互感器或电流电压变换器穿在下母线上，欠电压延时阻容装置、热继电器或电子型脱扣器均分别装在断路器下方。4.2触头系统和瞬动过电流脱扣器（见图1）触头系统利用平行导体流过的电流获得电动力补偿提高了断路器的通断能力，当出现短路电流时导体间产生电动斥力来增加压力，此时快速电磁铁9动作而拉动连杆7，使连杆4越过死区，触头即被打开，并由01支点轴销推动绝缘臂8释放自由脱扣机构，因而起到快速断开的作用。4.3操作机构（见图2）断路器的操作机构采用弹簧贮能闭合，使之触头闭合速度与操作速度无关。操作机构是由自由脱扣机构，贮能弹簧、连杆、摇臂等组成，操作机构具有贮能再扣，闭合，断开3种性能，其动作原理分述如下：1.贮能再扣：由操作手柄带动转轴O向逆时针方向旋转120°以使连杆O1、O2跟着旋转同时绕O4点转7动将贮能弹簧2由O5点拉伸到O6点，且摇臂1上的滚子3脱离杠杆4而上升，因受到弹簧5的作用力使杠杆6滚子推动扣片8，使之逆时针转动，直至扣片越过自由脱扣半轴10，能再扣为止，此时为贮能再扣完毕。2.闭合：将手柄向顺时针转动，当A轴销推动连杆11越过四区时，贮能弹簧释放能量迅速把摇臂1上的滚子3沿着杠杆...
