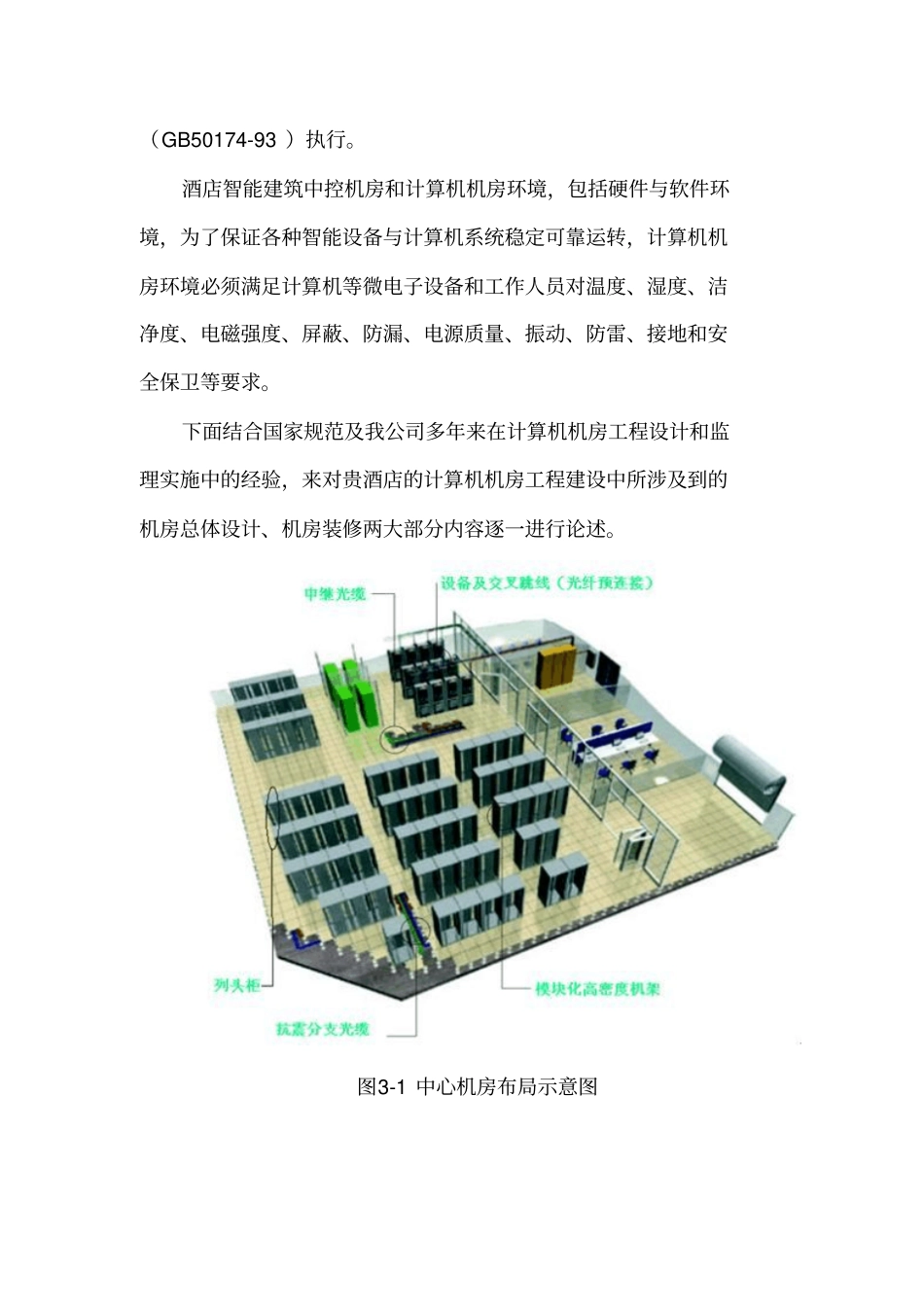

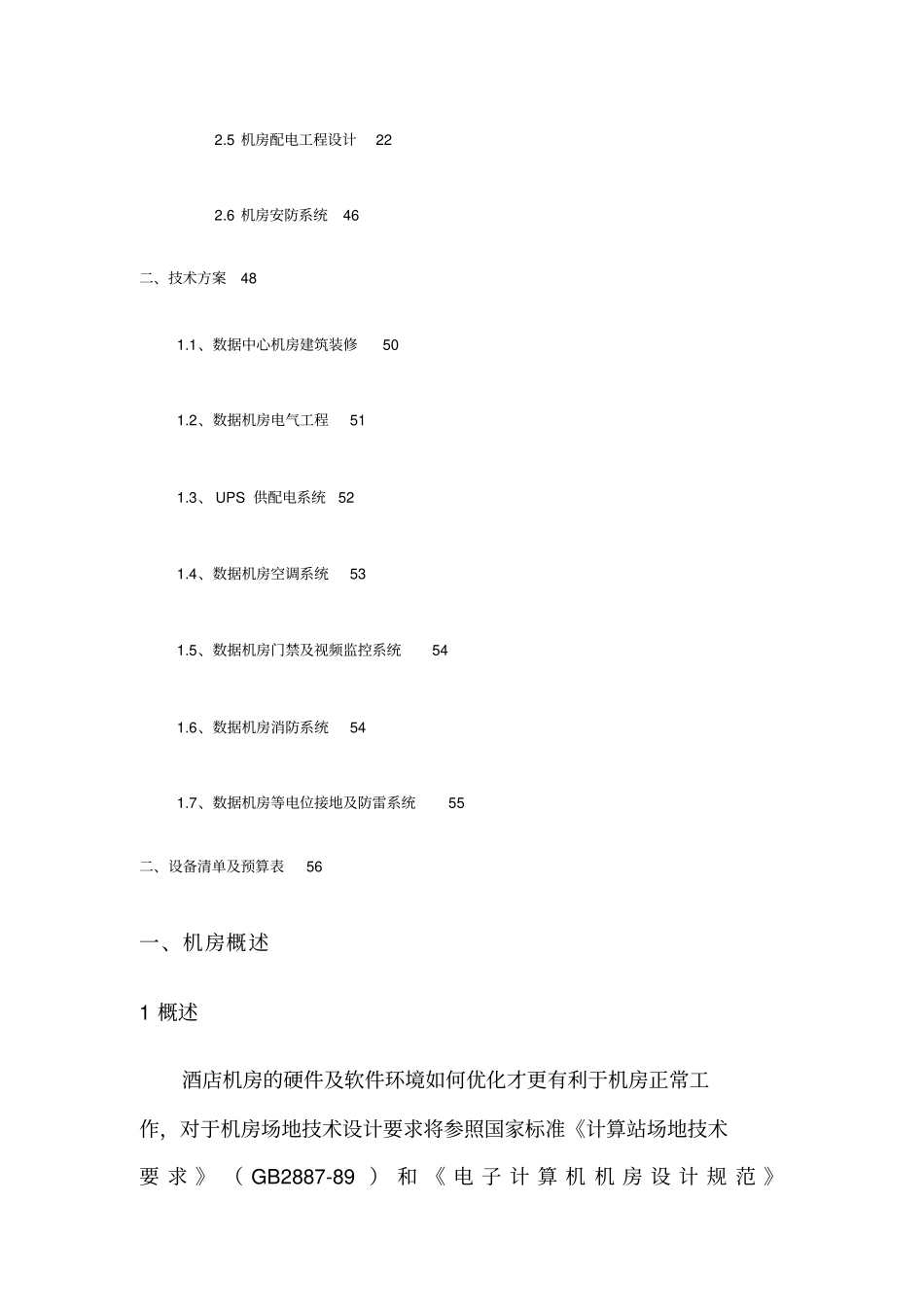

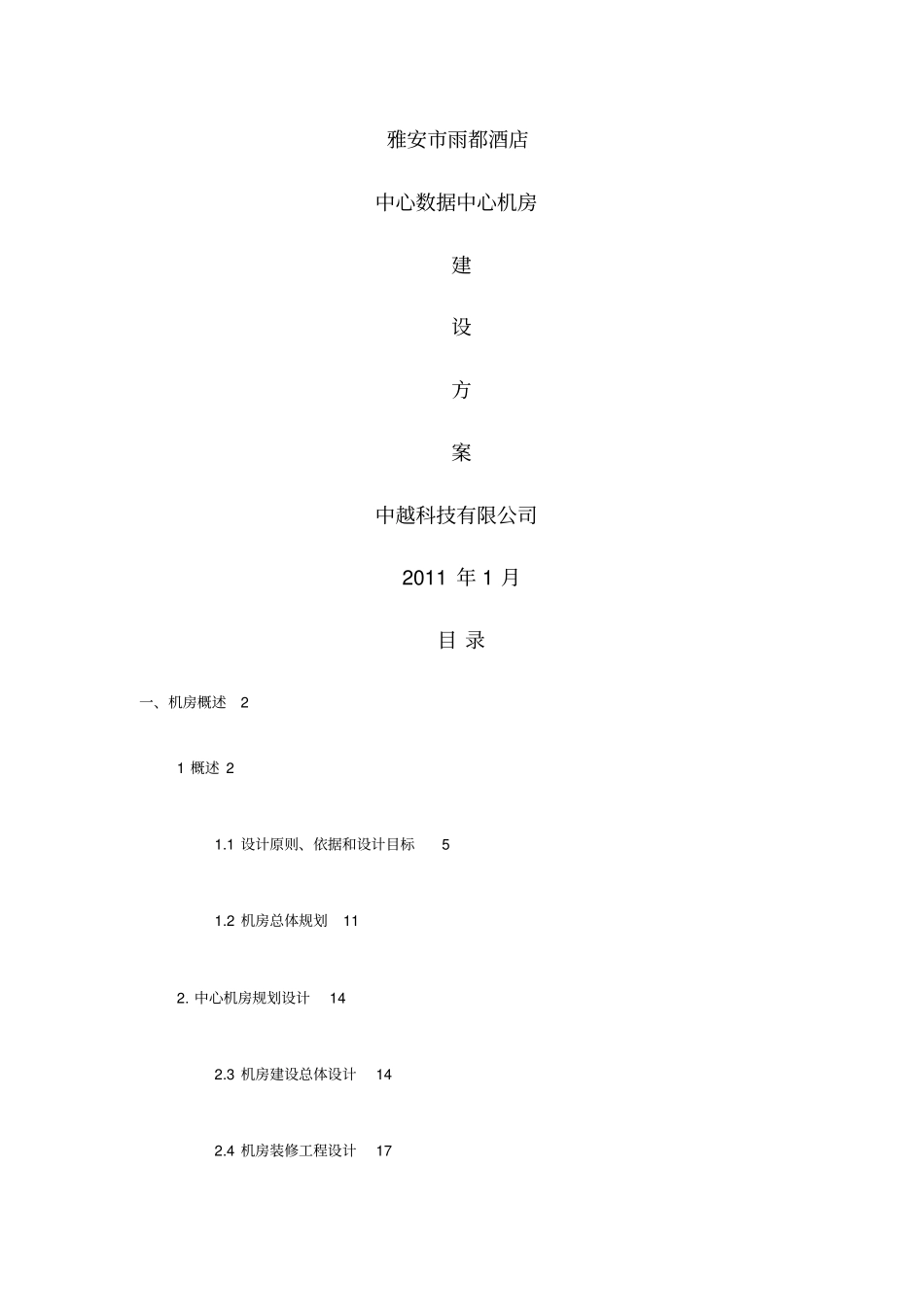

雅安市雨都酒店中心数据中心机房建设方案中越科技有限公司2011年1月目录一、机房概述21概述21.1设计原则、依据和设计目标51.2机房总体规划112.中心机房规划设计142.3机房建设总体设计142.4机房装修工程设计172.5机房配电工程设计222.6机房安防系统46二、技术方案481.1、数据中心机房建筑装修501.2、数据机房电气工程511.3、UPS供配电系统521.4、数据机房空调系统531.5、数据机房门禁及视频监控系统541.6、数据机房消防系统541.7、数据机房等电位接地及防雷系统55二、设备清单及预算表56一、机房概述1概述酒店机房的硬件及软件环境如何优化才更有利于机房正常工作，对于机房场地技术设计要求将参照国家标准《计算站场地技术要求》（GB2887-89）和《电子计算机机房设计规范》（GB50174-93）执行。酒店智能建筑中控机房和计算机机房环境，包括硬件与软件环境，为了保证各种智能设备与计算机系统稳定可靠运转，计算机机房环境必须满足计算机等微电子设备和工作人员对温度、湿度、洁净度、电磁强度、屏蔽、防漏、电源质量、振动、防雷、接地和安全保卫等要求。下面结合国家规范及我公司多年来在计算机机房工程设计和监理实施中的经验，来对贵酒店的计算机机房工程建设中所涉及到的机房总体设计、机房装修两大部分内容逐一进行论述。图3-1中心机房布局示意图图3-2中心机房系统运行示意图中心机房处于整个酒店信息化系统的中心，安全、稳定是长期运行的保障因素。因此在数据中心标识管理的实际应用中，根据不同的设备环境，标识的实现方式可以分为粘贴式和悬挂式。粘贴式标识是较传统的标识，应用广泛。符合标准的粘贴式标识应该满足如下条件：在标准数据中心环境下，字迹清晰、明确，粘贴牢固；抗水、抗油、抗化学品擦拭，标签工作年限：可达室内10~15年（除人为破坏外）。悬挂式标识是补充类别，多用于不适合粘贴的环境，如服务器等无粘贴表面的设备、较粗线缆等。符合标准的悬挂式标识应该满足如下条件：字迹清晰、明确、耐撕扯；抗水、抗油、抗化学品擦拭，标签工作年限可达室内10~15年（除人为破坏外）图3-3中心机房各标示应用管理图1.1设计原则、依据和设计目标1.1.1工程介绍酒店中心机房是整个数据交换的枢纽，是酒店智能化的大脑。整个中心机房基本工程包括有程控交换系统、机房专业装修系统、配电系统、防雷接地系统、空调及新风系统、消防系统、综合布线系统、门禁系统、闭路监视系统等。机房区域规划基本可分为四大部份，消防间、信息机房、监控操作室、设备间。1.1.2设计原则机房工程是智能弱电工程的重要组成部分。其基本要求可归纳为：保证系统运行的可靠性、保证系统的设计寿命、保证信息安全的要求、保证操作人员的工作环境。设计一个好的机房，要以兼顾人机并重之原则，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房，设计应以运行条件、安全可靠作为首要的考虑因素。因此对机房建设要求遵循以下设计原则：1．高安全可靠性：为保证机房能为用户提供连续不间断的7×24小时服务，机房必须具有高可靠性。投标方在设计系统时应注意尽量减少单点故障的存在，对存在单点故障的环节，在设计上必须减少其对整个系统的影响。由市电到机柜及服务器的整个供电系统可用性不得少于99.99%。各系统都应留有足够的余量，以保证机房具有较高的可靠性：电力、制冷量供应、UPS系统、气体灭火系统、热能和烟雾探测装置、防雷系统、抗瞬态浪涌抑制和漏水检测系统。由于该机房内部计算机系统涉及到机密信息，其泄密可能严重危害社会秩序，所以需要保证机房的安全性，必须具有安保系统以保证用户的设备和数据不受侵害。实现高安全性的措施包括：闭路电视监测、门禁系统、自动安全报警系统等。2．可扩展性鉴于信息网络系统需求的不断发展与变化，技术也在不断提高，故在施工建设时应考虑这些变化对资源需求的改变，以使整个系统具有灵活的可扩展性，特别是精密空调、配电开关及配电柜、UPS及供电母线等。3．易于管理通过使用先进和可靠的管理工具来实现系统的高质量管理，以节约人力资源。由于机房内设备繁多，具有一定复杂性，随着业务的不断发展，...
