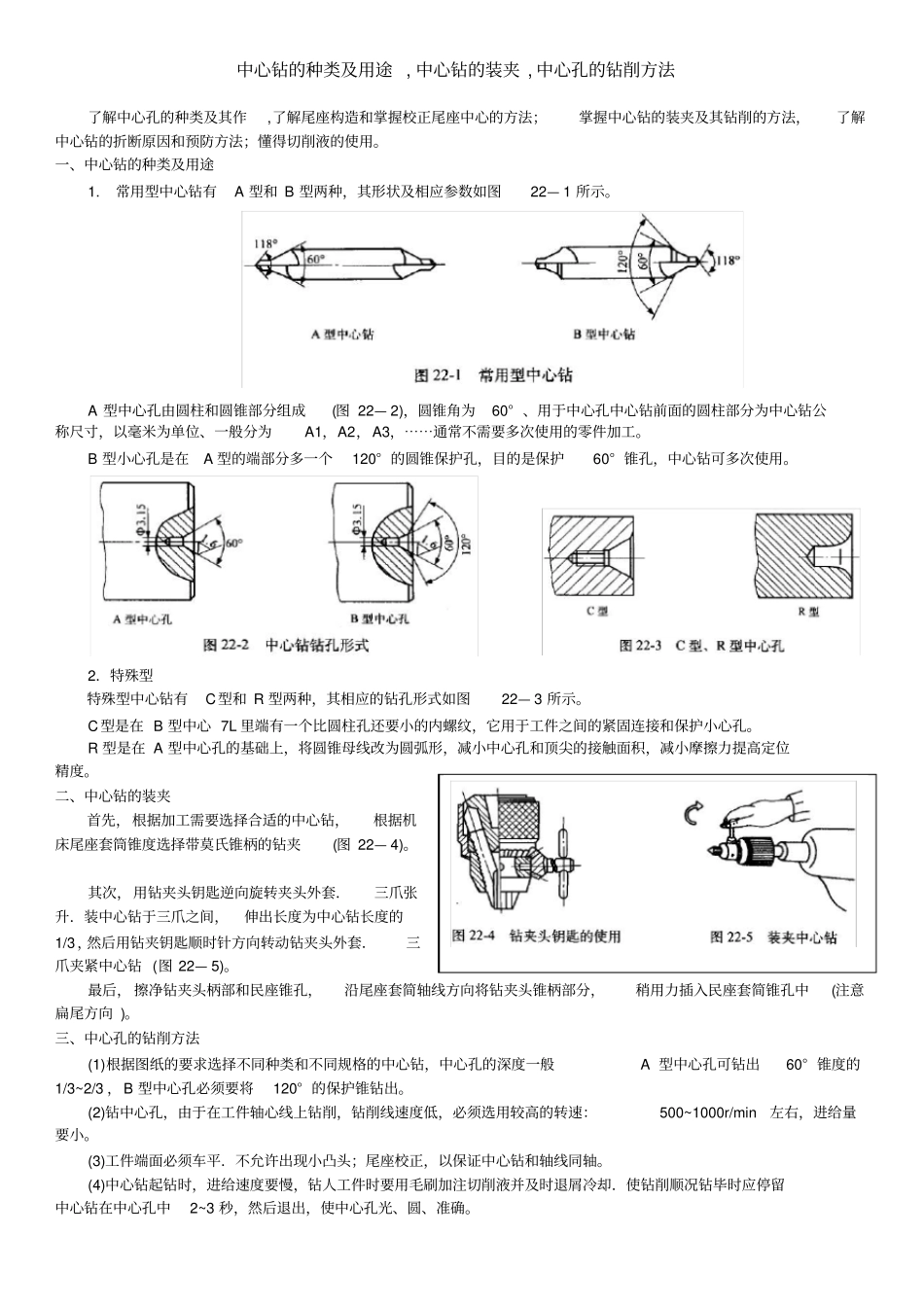

中心钻的种类及用途_第1页
1/1
中心钻的种类及用途,中心钻的装夹,中心孔的钻削方法了解中心孔的种类及其作,了解尾座构造和掌握校正尾座中心的方法;掌握中心钻的装夹及其钻削的方法,了解中心钻的折断原因和预防方法;懂得切削液的使用。一、中心钻的种类及用途1.常用型中心钻有A型和B型两种,其形状及相应参数如图22—1所示。A型中心孔由圆柱和圆锥部分组成(图22—2),圆锥角为60°、用于中心孔中心钻前面的圆柱部分为中心钻公称尺寸,以毫米为单位、一般分为A1,A2,A3,⋯⋯通常不需要多次使用的零件加工。B型小心孔是在A型的端部分多一个120°的圆锥保护孔,目的是保护60°锥孔,中心钻可多次使用。2.特殊型特殊型中心钻有C型和R型两种,其相应的钻孔形式如图22—3所示。C型是在B型中心7L里端有一个比圆柱孔还要小的内螺纹,它用于工件之间的紧固连接和保护小心孔。R型是在A型中心孔的基础上,将圆锥母线改为圆弧形,减小中心孔和顶尖的接触面积,减小摩擦力提高定位精度。二、中心钻的装夹首先,根据加工需要选择合适的中心钻,根据机床尾座套筒锥度选择带莫氏锥柄的钻夹(图22—4)。其次,用钻夹头钥匙逆向旋转夹头外套.三爪张升.装中心钻于三爪之间,伸出长度为中心钻长度的1/3,然后用钻夹钥匙顺时针方向转动钻夹头外套.三爪夹紧中心钻(图22—5)。最后,擦净钻夹头柄部和民座锥孔,沿尾座套简轴线方向将钻夹头锥柄部分,稍用力插入民座套简锥孔中(注意扁尾方向)。三、中心孔的钻削方法(1)根据图纸的要求选择不同种类和不同规格的中心钻,中心孔的深度一般A型中心孔可钻出60°锥度的1/3~2/3,B型中心孔必须要将120°的保护锥钻出。(2)钻中心孔,由于在工件轴心线上钻削,钻削线速度低,必须选用较高的转速:500~1000r/min左右,进给量要小。(3)工件端面必须车平.不允许出现小凸头;尾座校正,以保证中心钻和轴线同轴。(4)中心钻起钻时,进给速度要慢,钻人工件时要用毛刷加注切削液并及时退屑冷却.使钻削顺况钻毕时应停留中心钻在中心孔中2~3秒,然后退出,使中心孔光、圆、准确。
