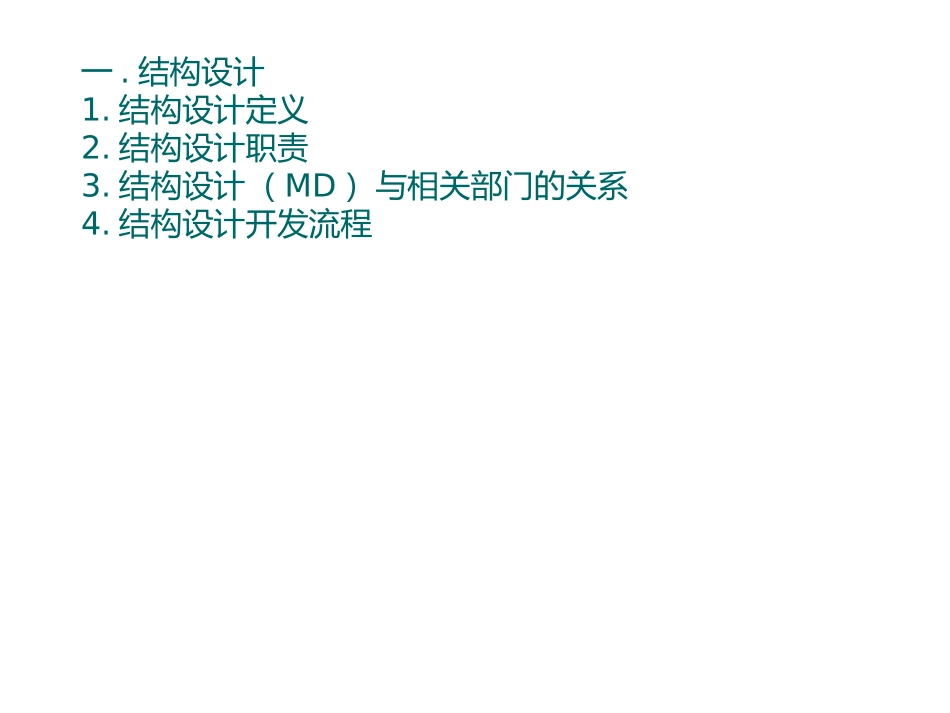

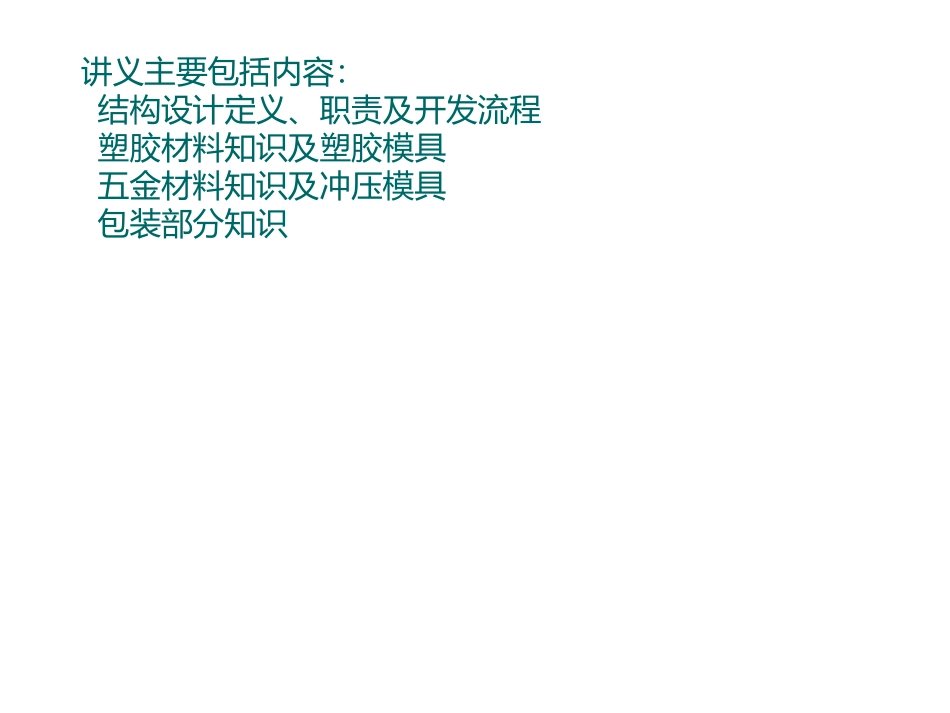

结构设计基本知识了解讲义主要包括内容：结构设计定义、职责及开发流程塑胶材料知识及塑胶模具五金材料知识及冲压模具包装部分知识一.结构设计1.结构设计定义2.结构设计职责3.结构设计（MD）与相关部门的关系4.结构设计开发流程一.结构设计结构设计定义（MD）结构设计（MechanicalDesign）：根据已确定的原理方案，完成具体的整机产品结构图，将抽象的原理方案具体转化为一个个构件或零部件，以体现其所要求的外观和功用。具体内容是确认每个构件的材料、形状、尺寸、公差、表面处理等的同时，还需要考虑其加工工艺、强度、精度以及与其他零件间的相互配合关系等问题。一.结构设计2.结构设计主要职责负责产品结构方案的设计和功能的实现负责监控模具供应商的工作，并对模具进行审核、验收负责结构模组的规划和选择负责整机测试中关于结构部分的测试负责有关结构部分的生产维护工作负责给其他部门提供结构方面的技术支持一.结构设计3.结构设计（MD）与相关部门的关系结构设计（MD）工业设计（ID）平面设计（GD）包装设计（PD）热流设计（TAE）市场部生产部硬件软件安规LAYOUT资材采购生产问题处理领料.生产试做特规单处理供应商评估模具报价.开模.零件承认.样品请购元件布局（走线.接地.EMC）DCCPCB固定孔位功能实现安轨认证机械.电气防护文档处理产品需求外观、功能要求平面文件处理包装设计运输实验验证散热设计及问题解决机构课内部的关系与其他各部门间的关系直接联系较少外观设计、功能规划包装外观设计，标签、菲林设计，说明书设计，宣传资料设计包装结构设计，运输实验验证热流分析与散热设计，散热片设计，风扇选择品保品质问题解决1.结构设计4.结构设计开发流程产品需求工业设计结构设计技术评审打样确认厂商报价模具评审开模跟踪样品检测修模/改模样品检测样品承认模具承认五批零不良正式量产二.塑胶材料知识及塑胶模具1.塑料定义及常用塑胶材料2.塑胶模具1.塑胶材料含义塑料是以合成或天然的树脂作为主要成分，添加或不添加辅助材料如填料，增塑剂，稳定剂，颜料，防老剂等，在一定温度，压力下加工成型而成的。塑料的性能主要取决于主体成分高聚物树脂的性质，高聚物中适当添加某些辅料可以改善材料耐寒，耐热，耐磨，导热，机械和加工性能。优点：密度小,具有较高的比强度；同时具有良好的耐磨性和耐腐性，以及优良的电绝缘性、热绝缘性和成型工艺性。缺点：不耐高温，强度差易变形，热膨胀系数大，导热差，易老化等缺点。分类按受热特性分：热塑性塑料和热固性塑料。按塑料用途分类：通用塑料和工程塑料。常用塑料ABS、PC、ABS+PC、POM、PP、PMMA、PE、PA、PVC等2.塑胶模具含义首先了解模具概念——在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属或非金属材料制出所需形状的零件或制品，这种专用工具统称为模具。再看塑胶注塑模具——是指经注塑机将熔融/塑化后的塑料注入其成型模腔内通过保压冷却而形成塑胶制品之工具（其独立于成型机）。分类按成型方式可分为注射成型模、吹塑模、吸塑模、挤压成型模等。注塑模具之基本架构浇注系统/成型系统/排气系统/冷却系统/顶出系统/导向系统/固定与定位部分。按浇注系统可将注塑模具分为：大水口模具、细水口模具和热流道模具；而按结构可将注塑模具主要分为两板模和三板模。2.塑胶模具注塑成型之基本过程合模注射保压冷却开模顶出2.塑胶模具典型单分型面注塑模剖面2.塑胶模具模具成型动画演示两板模成型动化演示三板模成型动化演示三.五金材料知识及冲压模具1.常用五金材料及加工工艺2.冲压模具1.常用五金材料目前工业产品所使用的五金材料主要有以下几类.钣金类:薄钢板,加工方便,节省材料,成本低等因素,使钣金薄钢板材料应用的最为广泛.金属工件(机加工):加工成本较高,应用广泛合金材料(机加工):性能比普通金属材料优越,成本高,通常用于工治具类产品的制作其它材料:橡胶Rubber,绝缘材料等.1.常用五金材料常用钢板：镀锌钢板（SECC）通常又叫白锌板，有抗腐蚀性强及表面美观的特征，其表面有镀锌层结晶花纹。SECC1.2t(E16/E16)：1.2t是指厚度1.2mm，（E16/E16）是指两面镀锌，每面的镀锌...
