常用脚手架基础知识VIP专享VIP免费

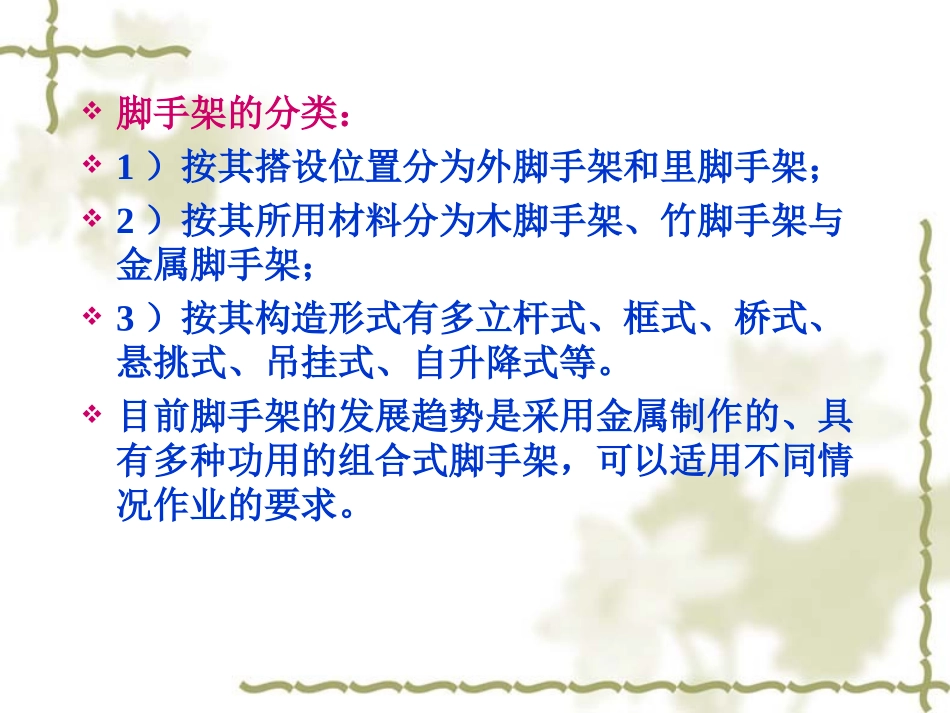

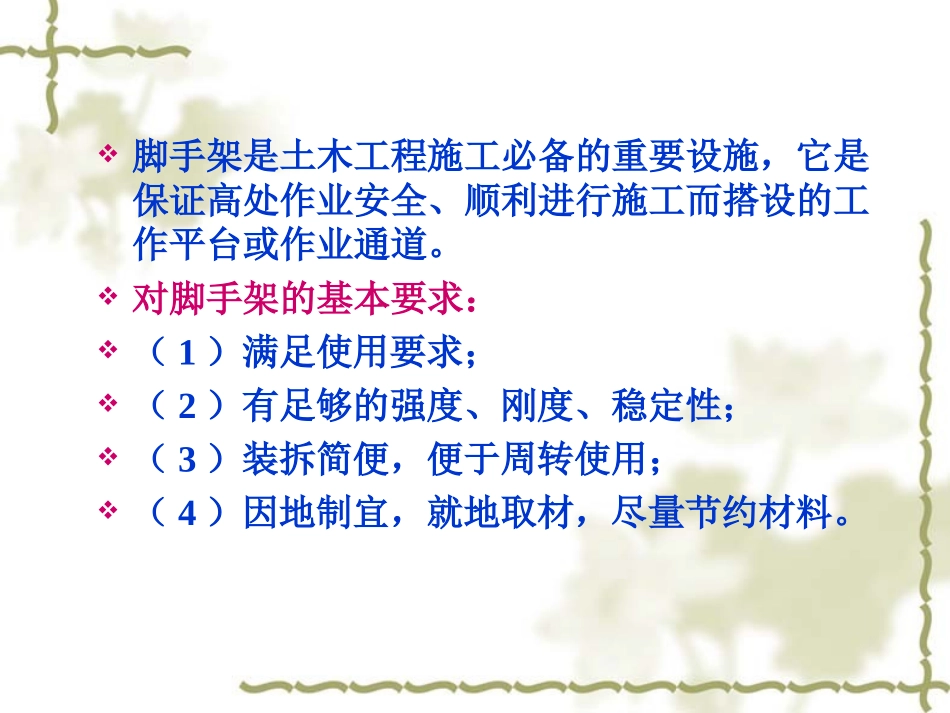

脚手架工程脚手架是土木工程施工必备的重要设施，它是保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。对脚手架的基本要求：（1）满足使用要求；（2）有足够的强度、刚度、稳定性；（3）装拆简便，便于周转使用；（4）因地制宜，就地取材，尽量节约材料。脚手架的分类：1）按其搭设位置分为外脚手架和里脚手架；2）按其所用材料分为木脚手架、竹脚手架与金属脚手架；3）按其构造形式有多立杆式、框式、桥式、悬挑式、吊挂式、自升降式等。目前脚手架的发展趋势是采用金属制作的、具有多种功用的组合式脚手架，可以适用不同情况作业的要求。第一部分钢管扣件式脚手架特点：通用性强，搭设高度大，装拆方便，坚固耐用。适用：用作外脚手架，里脚手架，满堂脚手架、模板支架。扣件式钢管脚手架立面图双排架单排架扣件式钢管脚手架剖面图截面尺寸最大长度外径壁厚横向水平杆其他杆483.522006500513.0脚手架钢管尺寸（mm）1）脚手架钢管的尺寸应按下表采用：一、构配件1、钢管2）新钢管的检查应符合下列规定：钢管必须涂有防锈漆。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、毛刺、压痕和深的划痕；应有质量检验报告；应有产品质量合格证；3）旧钢管的检查应符合下列规定：锈蚀检查应每年一次，检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；钢管弯曲变形应符合规定。注：钢管上严禁打孔。严禁将外径48mm与51mm的钢管混合使用2、扣件1）扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；当采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。2）脚手架采用的扣件，在螺栓拧紧扭力钜达65KNM时，不得发生破坏。3）扣件规格必须与钢管外径相同；(a)直角扣件；(b)旋转扣件；(c)对接扣件4）扣件的验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新、旧扣件均应进行防锈处理。3、脚手板1）脚手板可采用钢、木、竹材料制作，每块质量不宜大于30Kg。2）冲压钢脚手板的材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，其质量与尺寸允许偏差应符合规定，并有防滑措施。3）木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》(GNJ5)中Ⅱ级材质的规定。脚手板厚度不应小于50mm，板端应各设直径为4mm的镀锌钢丝箍两道。4）竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。5）冲压脚手板的检查应符合下列规定：新脚手板应有产品质量合格证；尺寸偏差应符合规定，且不得有裂缝、开焊；新、旧脚手板均应涂防锈漆。6）木脚手板的检查应符合下列规定：木脚手板的宽度不宜小于200mm，厚度不应小于50mm；腐朽的脚手板不得使用；二、钢管扣件脚手架构造要求1、常用脚手架设计尺寸连墙杆设置立杆横距步距下列荷载时的立杆纵距脚手架允许搭设高度2+2×0.35（KN/㎡）3+2×0.35（KN/㎡）二步三跨三步三跨1.201.20～1.352.01.8241.802.01.8241.401.20～1.351.81.5241.801.81.524常用敞开式单排脚手架的设计尺寸（m）连墙杆设置立杆横距步距下列荷载时的立杆纵距脚手架允许搭设高度2+4×0.35（KN/㎡）2+2+4×0.35（KN/㎡）3+4×0.35（KN/㎡）3+2+4×0.35（KN/㎡）二步三跨1.051.20～1.352.01.81.51.5501.802.01.81.51.5501.31.20～1.351.81.51.51.5501.801.81.51.51.2501.551.20～1.351.81.51.51.5501.801.81.51.51.237三步三跨1.051.20～1.352.01.81.51.5501.802.01.51.51.5341.301.20～1.351.81.51.51.5501.801.81.51.51.230常用敞开式双排脚手架的设计尺寸（m）2、立杆1）每根立杆底部应设置底座和垫板。垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。底座一般采用厚8mm，边长150～200mm的钢板作底板，上焊150mm高的钢管。底座形式有内插式和外套式两种（图6-13）。a)内插式底座b)外套式底座扣件式钢管脚手架底座1—...
