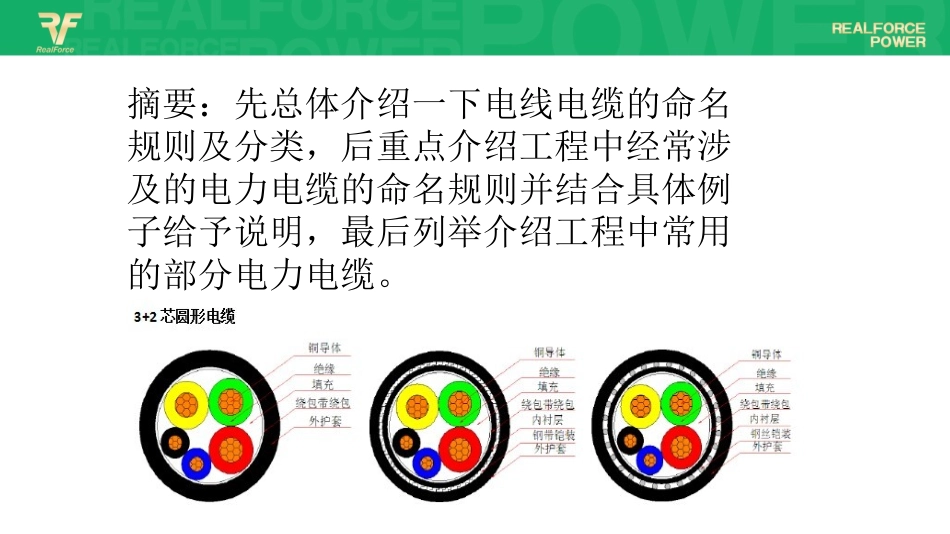

常用电线电缆命名规则--陈真摘要：先总体介绍一下电线电缆的命名规则及分类，后重点介绍工程中经常涉及的电力电缆的命名规则并结合具体例子给予说明，最后列举介绍工程中常用的部分电力电缆。1电线电缆产品分类电线与电缆的区分其实没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆产品主要分为以下几类：(1)裸电线及裸导体制品指没有绝缘、没有护层的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品，是电线电缆产品中最基本的一大类产品。本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等。加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。产品主要用在城郊、农村、用户主线、开关柜等。(2)电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线)，如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。(3)电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿2用线缆、薄壁电线等。(4)电磁线(绕组线)电磁线是用以制造电工产品中的线圈或绕组的绝缘电线。又称绕组线。电磁线必须满足多种使用和制造工艺上的要求。前者包括其形状、规格、能短时和长期在高温下工作，以及承受某些场合中的强烈振动和高速下的离心力，高电压下的耐受电晕和击穿，特殊气氛下的耐化学腐蚀等；后者包括绕制和嵌线时经受拉伸、弯曲和磨损的要求，以及浸渍和烘干过程中的溶胀、侵蚀作用等。电磁线可以按其基本组成、导电线心和电绝缘层分类。通常根据电绝缘层所用的绝缘材料和制造方式分为漆包线、绕包线、漆包绕包线和无机绝缘线。主要用于各种电机、仪器仪表等2电线电缆产品的命名原则电线电缆产品名称中主要包括以下内容：(1)产品应用场合或大小类名称(2)产品结构材料或型式(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。产品结构描述总体原则是按照从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。2.1电力电缆命名规则电力电缆的型号组成与顺序如下：类别-导体-绝缘-内护层-结构特征-外护层或派生-使锰卣其中1-5项和第7项用拼音字母表示，高分子材料用英文名的第1位字母表示，每项可以是1-2个字母；第6项是1-3个数字。(1)电缆类别Y(仪表）、ZR(阻燃)、NH(耐火)、DDZ(低烟低卤)、WDZ(低烟无卤)、K(控制电缆类)、J(绞线）DJ(电子计算机)、N(农用直埋)、JK(架空电缆类)、B(布电线)、TH(湿热地区用)、FY-(防白蚁、企业标准)等。(2)电缆导体T(铜导体)、L(铝导体)、G(钢芯)、R(铜软线)。(3)电缆绝缘V(聚氯乙烯绝缘)、Y(聚乙烯绝缘)、X(橡胶绝缘)、G(硅橡胶混合物绝缘)、YY(乙烯－－乙酸乙烯橡皮混合物绝缘)。(4)电缆护套V(聚氯乙烯护套)、Y(聚乙烯护套)、F(氯丁胶混合物护套)。(6)铠装和外护套数字标记0：无1：联锁铠装2：双层钢带3：细圆钢丝4：粗圆钢丝5：皱纹(轧纹)钢带6：双铝(或铝合金)带7：铜丝编织(5)电缆屏蔽P(铜网屏蔽)、P1(铜丝缠绕)、P2(铜带屏蔽)、P3(铝塑复合带屏蔽)。型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导...
