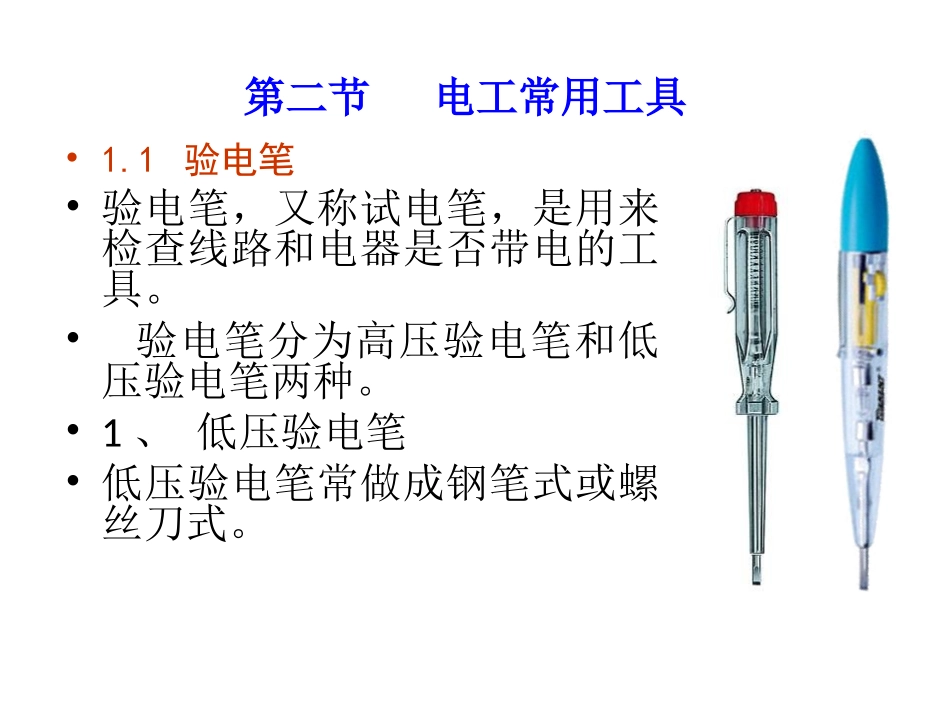

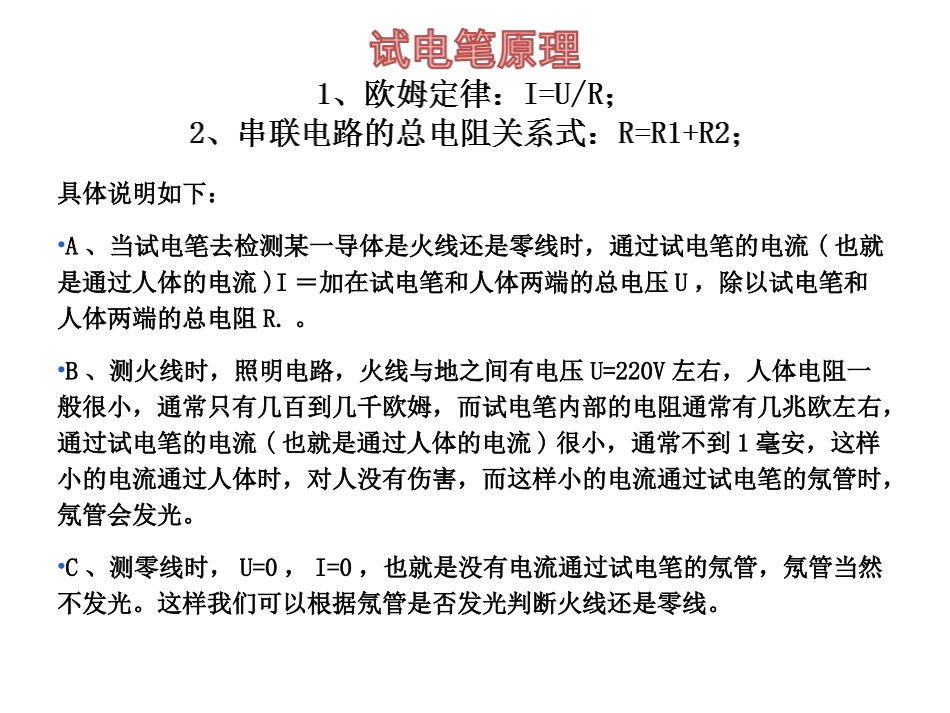

第二节电工常用工具•1.1验电笔•验电笔，又称试电笔，是用来检查线路和电器是否带电的工具。•验电笔分为高压验电笔和低压验电笔两种。•1、低压验电笔•低压验电笔常做成钢笔式或螺丝刀式。µ¯»É¹Û²ì¿×±ÊÉíÄʹܵç×è±Ê¼â̽ͷ½ðÊô±Ê¹Ò½ðÊôÂݶ¤µ¯»ÉÄʹܵç×è¹Û²ì¿×¸Ä׶̽ͷ(a)(b)具体说明如下：•A、当试电笔去检测某一导体是火线还是零线时，通过试电笔的电流(也就是通过人体的电流)I＝加在试电笔和人体两端的总电压U，除以试电笔和人体两端的总电阻R.。•B、测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一般很小，通常只有几百到几千欧姆，而试电笔内部的电阻通常有几兆欧左右，通过试电笔的电流(也就是通过人体的电流)很小，通常不到1毫安，这样小的电流通过人体时，对人没有伤害，而这样小的电流通过试电笔的氖管时，氖管会发光。•C、测零线时，U=0，I=0，也就是没有电流通过试电笔的氖管，氖管当然不发光。这样我们可以根据氖管是否发光判断火线还是零线。•2、高压验电器•高压验电器属于防护性用具，检测电压范围为1000V以上。必须戴上符合要求的绝缘手套手握部位不得超过护环。测试时必须有人在旁监护。小心操作，以防发生相间或对地短路事故。与带电体保持足够的安全间距（10kV大于0.7m）。室外在雨、雪、雾及湿度较大时，不宜进行操作，以免发生危险。•1.2旋具–螺丝刀：用来紧固或拆卸螺钉，主要有一字形和十字形两种。1、一字形螺丝刀规格，用金属杆长度表示，有：50，100,150,200mm。电工必备：50，150。2、十字形螺丝刀规格：按适用螺钉直径表示：Ⅰ号（2-2.5mm）；Ⅱ号（3-5mm）；Ⅲ号（6-8mm）；Ⅳ号（10-12mm）。电工必备：直径为5mm的螺丝刀。(a)大型螺丝刀(b)小型螺丝刀握法握法多用螺丝刀–是一种组合式工具，它的柄部和旋具是可以拆卸的，并附有规格不同的旋具等附件。扳手主要用于紧固和松动螺母。–主要由活扳唇、呆扳唇、扳口、蜗轮、轴销等构成。–规格：以长度(mm)×最大开口宽度(mm)表示，常用150×19(6英寸)、200×24(8英寸)、250×30(10英寸)、300×36(12英寸)，使用时应根据螺母的大小选配。活板手1.3扳手使用注意事项图用电工刀剥削导线钢丝钳斜口钳钢丝钳扁嘴钳圆嘴钳尖嘴钳剥线钳(顶切)顶切钳平嘴钳1.5钳子–1.钢丝钳⑴规格及结构：电工用钢丝钳，常用的规格有150mm、175mm和200mm三种，其结构由钳头和钳柄两部分组成，钳头由钳口、齿口、刀口和铡口四部分组成。结构如图1-1-3所示。³Ý¿Úǯͷǯ¿Úµ¶¿ÚÕ¡¿Ú¾øÔµ¹Üǯ±ú°âÐýÂÝĸ(a)(b)(c)(d)(e)钢丝钳的构造及应用(a)构造；(b)弯绞导线；(c)紧固螺母；(d)剪切导线；(e)铡切钢丝剥线钳使用：1、根据电线的粗细型号，选择相应的剥线刀口。2、剥线钳使用时，将要剥削的绝缘层长度用标尺定好后，即可把导线放入相应的刃口中（比导线直径稍大），用手柄一握紧，导线的绝缘层即被割破，且自动弹出。•工作原理工作原理•汽油加入封闭的喷灯油桶内，通过打气筒加压，使油桶内产生具有一定压力的油气混合物,由于压差的作用，通过针形阀的控制，油气混合物由上油管—针形阀—循环管—喷嘴喷出。但是，喷出的混合物没有经过高温处理，不能起到有效的作用；所以，喷灯在正常使用之前，要将循环管进行加热；当循环管加热到一定的温度后，经过循环管的油气混合物成为雾化状气体，极易点燃；在正常的燃烧状态下呈蓝色火炎，起到对加热对象快速加热的目的。•1.8登高用具–1、安全帽–用来保护施工人员头部的，必须由专门工厂生产。–2、安全带–安全带包括：安全腰带、保险绳和腰绳，用来防止发生空中坠落事故。–腰带用来系挂保险绳、腰绳和吊物绳，系在腰部以下、臀部以上的部位。ÑüÉþ±£ÏÕÉþ¿ÛÑü´ø±£ÏÕÉþ–3、踏板–踏板又叫登高板，用于攀登电杆，由板、绳、钩组成。–4、脚扣–脚扣也是攀登电杆的工具，主要由弧形扣环、脚套组成，分为木杆脚扣和水泥杆脚扣两种。–5、梯子–有单梯、人字梯、升降梯等几种。–使用梯子应注...
