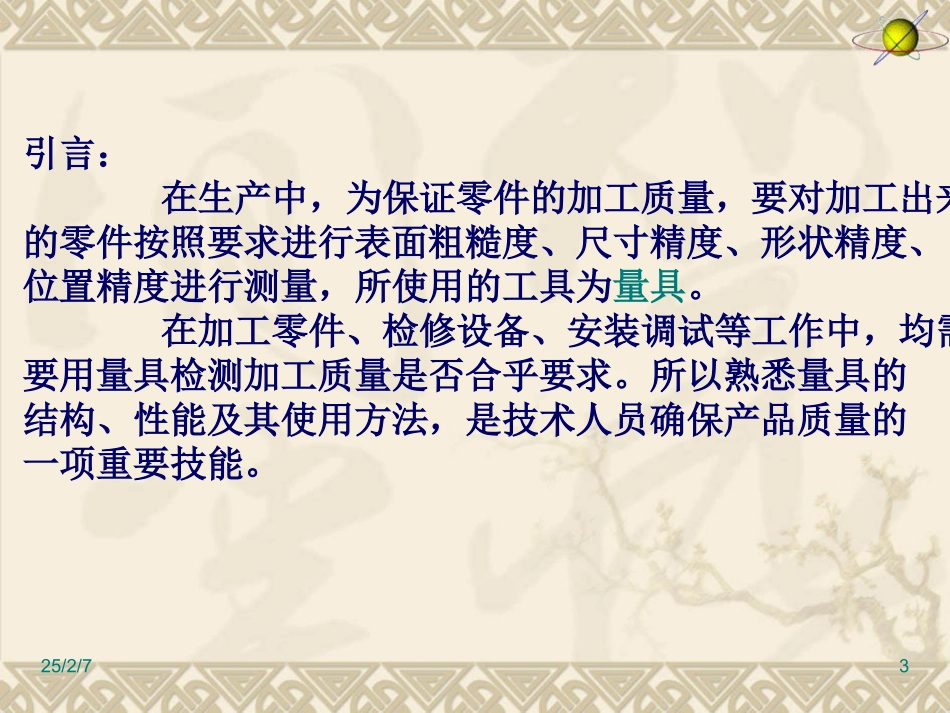

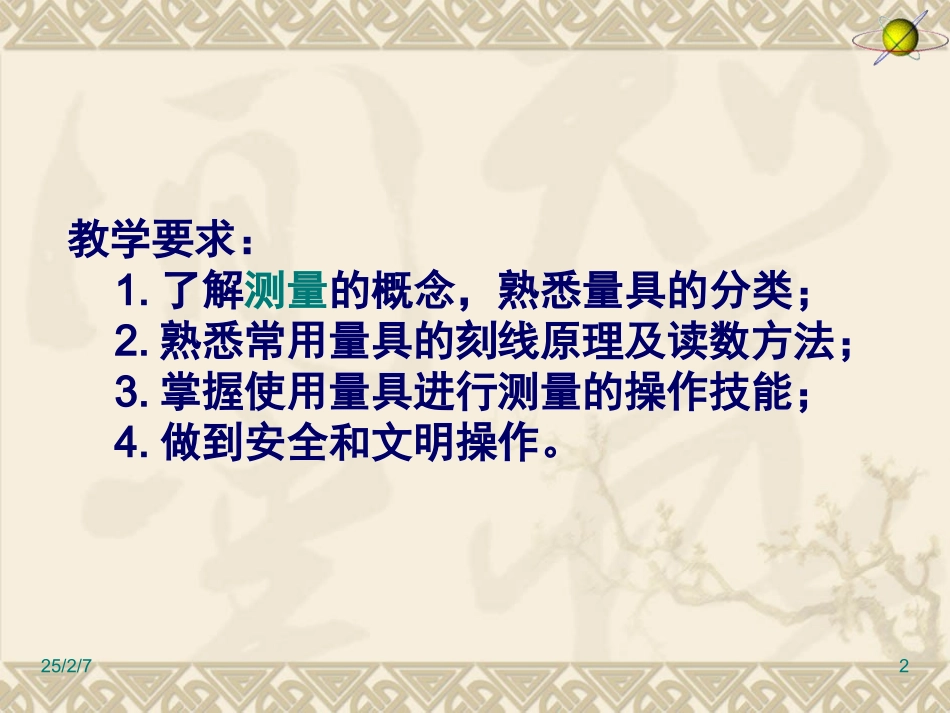

25/2/71甘肃有色冶金职业技术学院25/2/72教学要求：1.了解测量的概念，熟悉量具的分类；2.熟悉常用量具的刻线原理及读数方法；3.掌握使用量具进行测量的操作技能；4.做到安全和文明操作。25/2/73引言：在生产中，为保证零件的加工质量，要对加工出来的零件按照要求进行表面粗糙度、尺寸精度、形状精度、位置精度进行测量，所使用的工具为量具。在加工零件、检修设备、安装调试等工作中，均需要用量具检测加工质量是否合乎要求。所以熟悉量具的结构、性能及其使用方法，是技术人员确保产品质量的一项重要技能。25/2/74一、常用的量具有哪些？为了保证加工出来符合要求的零件，在加工过程中要对工件进行测量，对已经加工完的零件要进行检验，这就要求根据测量的内容和精度要求选用适当的量具。用来测量、检验零件及产品形状的工具叫做量具。常用量具有：游标卡尺、千分尺、百分表、直角尺、厚薄尺、万能角度尺等。1ft（英尺）=12in（英寸）1in（英寸）=25.4mm25/2/75二、常用的量具分类有哪些？量具的种类很多，根据其用途和特点不同，可以分为：1.万能量具：这类量具一般都有刻度，在其测量范围内可以直接测出零件和产品形状及尺寸的具体数值。如游标卡尺、千分尺、百分表和万能角度尺等。2.专用量具：这类量具不能测量出实际尺寸，只能测定零件和产品的形状、尺寸是否合格，如卡规、塞规等。3.标准量具：这类量具只能制成某一固定尺寸，通常用来校对和调整其它量具，也可以作为标准25/2/76与被测量件进行比较，如量块、角度量块。三、万能量具（一）游标卡尺游标卡尺如图所示，是一种比较精密的通用量具，可以直接测量工件的内径、外径、宽度、长度、厚度、深度及中心距等。读数精确度有：0.1mm、0.05mm、0.02mm三种；测量范围有：0~125mm、0~150mm、0~200mm、0~300mm普通游标卡尺25/2/771.用途及结构普通游标卡尺用于测量工件的外形尺寸、内形尺寸和深度尺寸。普通游标卡尺25/2/7825/2/7925/2/710（1）读数精确度为0.1mm的刻度原理和读数方法：2.游标卡尺的刻线原理刻度原理：游标卡尺尺身上刻线每格为1mm，而游标上共刻有10格，游标总长度9mm，即游标刻线每格为0.9mm（9/10），故主尺与游标每格刻度差值1/10，即0.1mm。25/2/711读数方法（a）首先读出游标零线以左尺身上所显示的整毫米数；（b）读出游标上第n条刻线（零线除外）与尺身刻线对齐，则n0.1即为所测尺寸的小数值；（C）两者加起来即为测得的尺寸数值。37mm+50.1mm=37.5mm25/2/712（2）读数精确度为0.02mm的刻度原理和读数方法：刻度原理：游标卡尺尺身上刻线每格为1mm，而游标上共刻有50格，游标总长度49mm，即游标刻线每格为0.98mm（49/50），故主尺与游标每格刻度差值1/50，即0.02mm。25/2/713读数方法（a）首先读出游标零线以左尺身上所显示的整毫米数；（b）读出游标上第n条刻线（零线除外）与尺身刻线对齐，则n0.02即为所测尺寸的小数值；（C）两者加起来即为测得的尺寸数值。25/2/714读数方法：图中整数尺寸为28mm，小数尺寸为（n=43）0.02=0.86mm，故实测尺寸为28+0.86=28.86mm25/2/71521+250.02=21.525/2/716（3）读数精确度为0.05mm的刻度原理和读数方法：刻度原理：游标卡尺尺身上刻线每格为1mm，而游标上共刻有20格，游标总长度为19mm，即游标刻线每格为0.95mm（19/20），故主尺与游标每格刻度差值1/20，即0.05mm。25/2/7173、其他游标卡尺高度游标卡尺用于测量工件的高度尺寸及划线。高度游标卡尺25/2/718深度游标卡尺用于测量工件上沟槽和孔的深度尺寸。25/2/719电子数显游标卡尺表式游标卡尺25/2/7203.游标卡尺使用方法及注意事项(1)根据被测工件的特点、尺寸大小和精度要求选用合适的类型、测量范围和分度值。(2)测量前应将游标卡尺擦干净,并将两量爪合并,检查游标卡尺的精度状况;大规格的游标卡尺要用标准棒校准检查。(3)测量时,被测工件与游标卡尺要对正,测量位置要准确,两量爪与被测工件表面接触松紧合适。(4)读数时,要正对游标刻线,看准对齐的刻线,正确读数;不能斜视,以减少读数误差。(5)用单面游标卡尺测量内尺寸时,测得尺寸应为卡尺上的读数加上两量爪宽度尺寸。(6)严...
