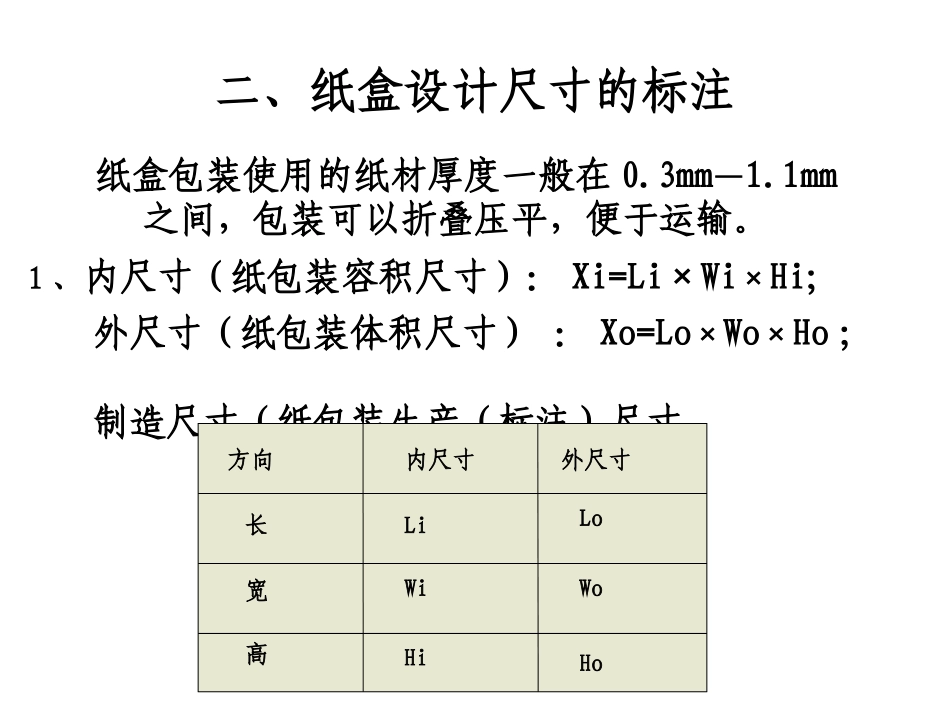

1、2、3、4-体板；5-盖；6-防尘翼；7-糊头；8-底；9-插舌一、管式折叠纸盒各部结构名称二、纸盒设计尺寸的标注纸盒包装使用的纸材厚度一般在0.3mm—1.1mm之间，包装可以折叠压平，便于运输。1、内尺寸（纸包装容积尺寸）：Xi=Li×Wi×Hi;外尺寸（纸包装体积尺寸）：Xo=Lo×Wo×Ho；制造尺寸（纸包装生产（标注）尺寸方向长宽高LiWiHiLoWoHo内尺寸外尺寸三、设计制作图符用途规格线形名称线形裁切线b粗实线尺寸线1/3b细实线齿状裁切线b粗虚线内折压痕线1/3b细虚线外折压痕线1/3b点划线断裂处界线1/3b破折线涂胶区域范围1/3b阴影线纸张纹路走向1/3b方向符号反向插入式盒型，国际标准名称为“REVERSETUCKEND”，简写为R.T.E，它可称为纸包装盒的鼻祖，是最原始的第一个盒型。四、常用管式折叠纸盒（1）反向插入式盒型1、糊头尺寸可在10～16mm2、当盒宽16～20mm，插舌为10mm3、当盒宽20～24mm，插舌为13mm4、当盒宽24～38mm，插舌为16mm5、当盒宽38～57mm，插舌为20mm6、当盒宽57～108mm，插舌为22mm7、当盒长为20～30mm，肩为3mm8、当盒长为30～60mm，肩为5mm9、当盒长为60～120mm，肩为7mm10、母锁扣＝公锁扣＋2mm11、防尘翼可为1/2宽＋1/2插舌，或多于或少于此尺寸，完全依据需要而定，但不得大于1/2长，不然左右两片会重叠在一起。国际标准中小型反相盒盖纸盒各主要尺寸公式笔直插入式纸盒，国际标准名称为“STRAIGHTTUCKEND”，简写为S.T.E这种盒型有一个很重要的附加功能，就是能作开窗处理。但它的缺点是两头凸出，排版模切时较浪费纸材。四、常用管式折叠纸盒（1）笔直插入式盒型其形状犹如飞机，它的功能和用途基本和笔直插入式纸盒一样（3）笔直插入式盒型——飞机式法国式反相插入式盒型，国际标准名称为“FRENCHREVERSETUCKEND”，简写为FRENCHS.T.E。该盒型作镜相处理就得可到反相插入式盒型。法国式反相插入式的盒盖是从盒前面向盒背面盖。它的优点是使纸盒的主要展示面（前面）保持完整性，使设计的内容可以延伸到盒盖，该盒型已经成为化妆品盒的专用盒型。（4）法国式反相插入式——快速锁合底，英文名“SNAPLOCKBOTTOM”，一般通称其为“1.2.3底”，意思是该盒底的锁合就分1、2、3步。1.2.3.底结构简单、美观、经济，有一定的强度和密封性，是目前包装纸盒中运用最为普遍的锁合底结构，造价也比自动锁合底低。广泛得运用于化妆品、酒类或食品包装中。（5）快速锁合底盒型成型时，先合上1部位，再将两片2部位合至1部位，最后将3部位插入成型。2部位的15度斜角为定位扣，防止3插入后弹出。在绘制1.2.3底结构时，先绘制盒长部分的1部位，这里A的尺寸没有严格的限制，一般符合盒长的比例即可。凹进部分与盒长折线的垂直距离一定是1/2宽。（5）快速锁合底盒型锁合底盒型在盒长比较长时，光凭两片插舌是难以保证强度的，这时我们一般在盒长中央增加一片插舌，宽度约为盒长的1/5。（5）快速锁合底盒型——增强式快速锁合底盒型所谓自动锁合底，是指盒体和盒底能折成平板状，在盒体撑开时，盒底能自动恢复成封合状态，不需要另行组底封合。自动锁合底是目前被广泛接受的，具有坚固、高效美观特点的的盒底锁合方式。它的缺点是结构比较复杂，生产速度慢，制作成本相对较高，一般生产量低于两万个是不大经济的。（6）自动锁合底盒型（6）自动锁合底盒型从盒底结构图上看，多处出现45°，其中糊头的45°，是与一般纸盒的盒样不一样的，原因是：糊头的45°在成型时会与最左边的盒宽45°交汇的，目的是在成型时不与盒宽的45°重叠，避免了互相阻碍。图中A处为自动锁合底的锁扣，它位于1/2长和1/2宽的交叉处。往下有1mm距离，目的是增强锁合度，再往下还有5mm的圆弧及30°的斜线，目的是成型的过程中，能顺利的滑行而不受阻碍。图中阴影部分为纸盒的胶合处，在成型时它是反折叠的，所以我们的排刀模时一般使用齿刀且齿刀与盒长折合线呈45°。一般胶合处的大小越大，胶合牢度越大。图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。图中C处3mm的作用是防止折叠后多层纸重叠造成该处破裂。（图5）（6）自动锁合底盒型自动锁合底盒型制作折叠成型步骤：胶合处是反折而糊的（6...
