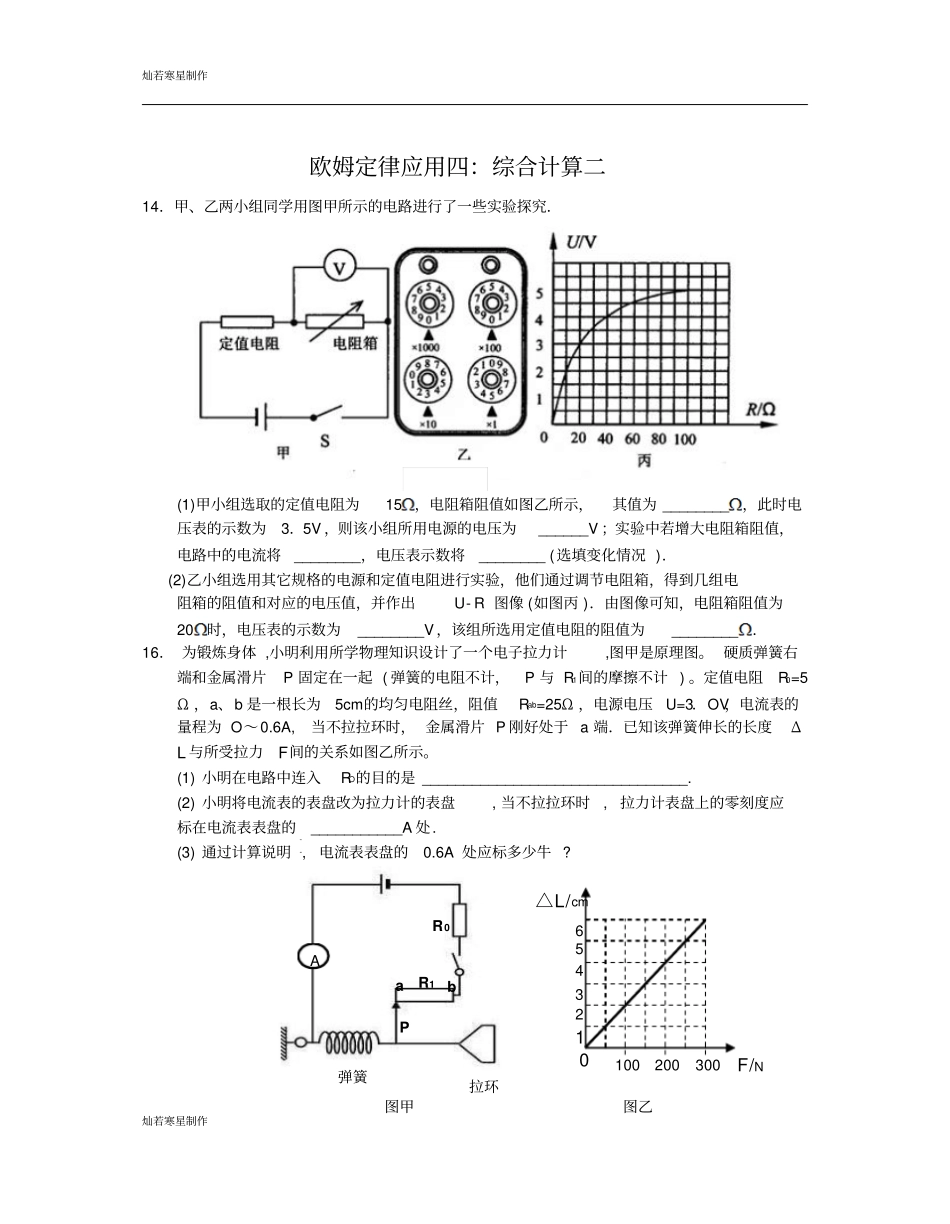

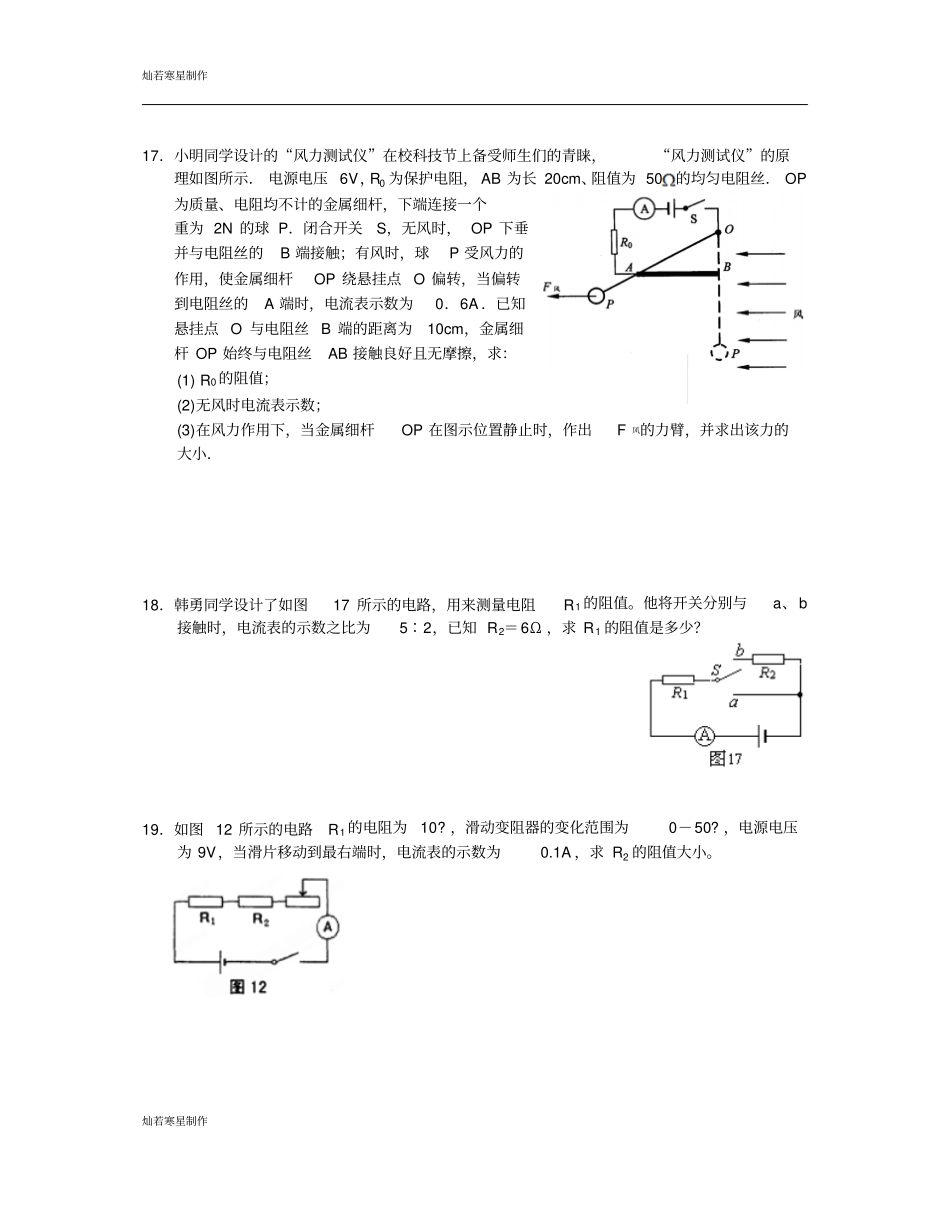

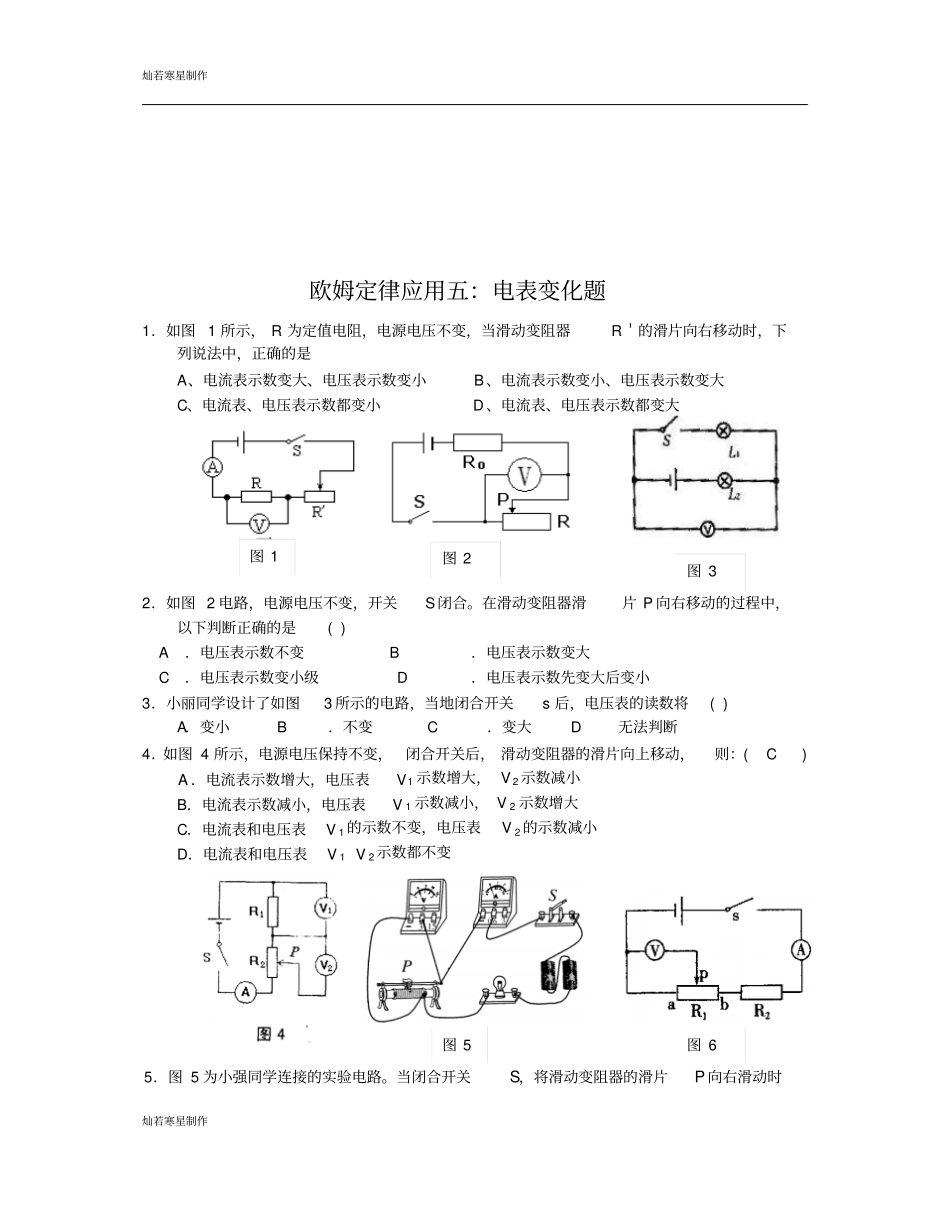

灿若寒星制作灿若寒星制作欧姆定律应用四：综合计算二14．甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15，电阻箱阻值如图乙所示，其值为________，此时电压表的示数为3．5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将________(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图像(如图丙)．由图像可知，电阻箱阻值为20时，电压表的示数为________V，该组所选用定值电阻的阻值为________．16．为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)。定值电阻R0=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值Rab=25Ω，电源电压U=3．OV，电流表的量程为O～0.6A,当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。(1)小明在电路中连入RO的目的是________________________________.(2)小明将电流表的表盘改为拉力计的表盘,当不拉拉环时,拉力计表盘上的零刻度应标在电流表表盘的___________A处.(3)通过计算说明,电流表表盘的0.6A处应标多少牛?100200300654321F/N△L/cm0图乙A拉环弹簧R0R1baP图甲灿若寒星制作灿若寒星制作17．小明同学设计的“风力测试仪”在校科技节上备受师生们的青睐，“风力测试仪”的原理如图所示．电源电压6V，R0为保护电阻，AB为长20cm、阻值为50的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的球P．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，球P受风力的作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0．6A．已知悬挂点O与电阻丝B端的距离为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：(1)R0的阻值；(2)无风时电流表示数；(3)在风力作用下，当金属细杆OP在图示位置静止时，作出F风的力臂，并求出该力的大小．18．韩勇同学设计了如图17所示的电路，用来测量电阻R1的阻值。他将开关分别与a、b接触时，电流表的示数之比为5∶2，已知R2＝6Ω，求R1的阻值是多少？19．如图12所示的电路R1的电阻为10?，滑动变阻器的变化范围为0－50?，电源电压为9V，当滑片移动到最右端时，电流表的示数为0.1A，求R2的阻值大小。灿若寒星制作灿若寒星制作欧姆定律应用五：电表变化题1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大2．如图2电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是()A．电压表示数不变B．电压表示数变大C．电压表示数变小级D．电压表示数先变大后变小3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将()A．变小B．不变C．变大D无法判断4．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：(C)A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变5．图5为小强同学连接的实验电路。当闭合开关S，将滑动变阻器的滑片P向右滑动时图1图2图3图5图6灿若寒星制作灿若寒星制作A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小6．如上图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C．电压表的示数不变，电流表的示数变小D．电压表的示数变小，电流表的示数不变7．如图7所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动，下列判断正确的是（）A...
