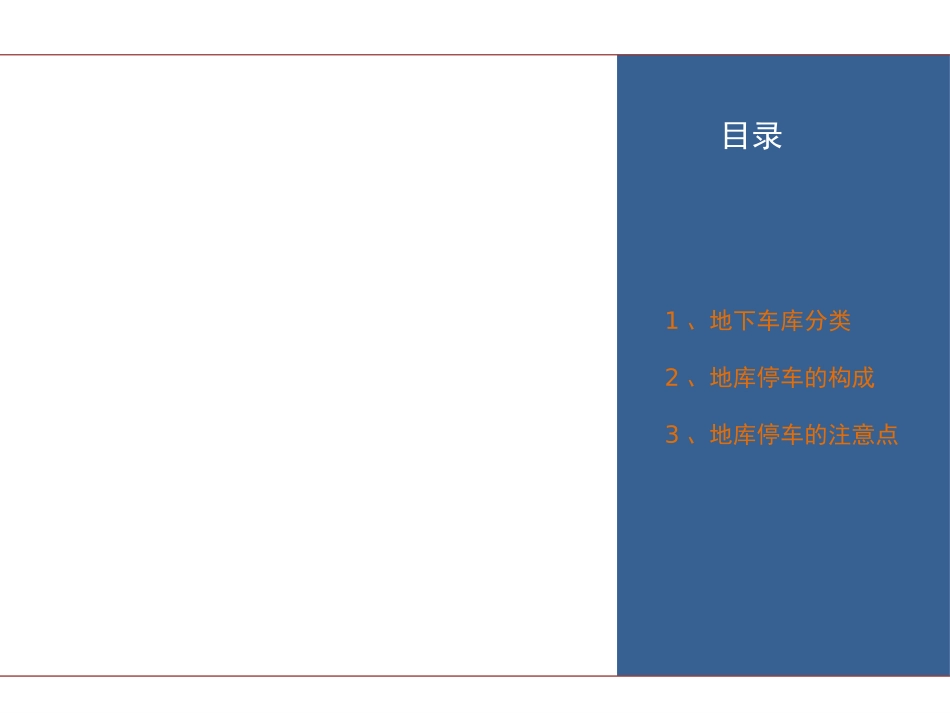

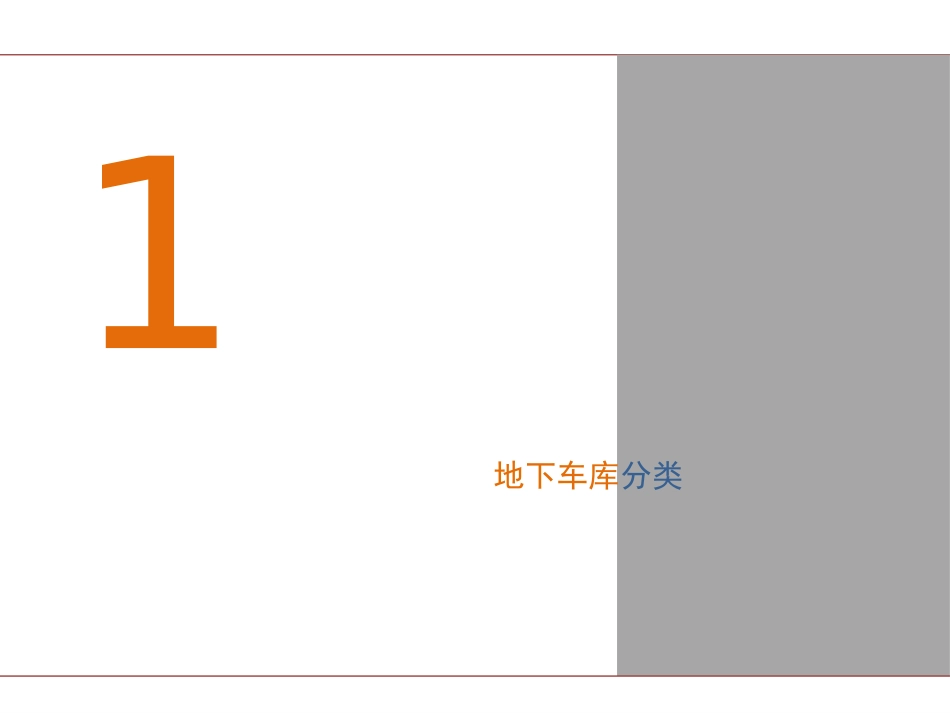

地下车库设计方法与设计技巧2014.04.02目录1、地下车库分类2、地库停车的构成3、地库停车的注意点1地下车库分类？如何设计布置拿到任务？1、规划要求2、地库设计范围3、地库建筑设计4、地库结构设计5、地库设备设计具体思考流程因素1、停车率=地下车库总面积/停车位总数1、规划要求2、地库设计范围因素2、场地是否有高差？因素3、地下车库层数是否受限？因素4、成本控制？停车地下与主体建筑关系独立式附建式埋深半地下车库地下车库是否设备机械车库地下车库地面多层停车库停车场独立式附建式半地下车库机械车库普通车库停车方式目标位置Z:\07组\000-分享\工作计划\7组资料库\001-基础资料库\002-地库库\002-地下\003-机械停车库Z:\07组\000-分享\工作计划\7组资料库\001-基础资料库\002-地库库\002-地下\001-普通停车库Z:\07组\000-分享\工作计划\7组资料库\001-基础资料库\002-地库库\002-地下\005-基地有高差停车库Z:\07组\000-分享\工作计划\7组资料库\001-基础资料库\002-地库库\002-地下\002-独立式车库（分离式）Z:\07组\000-分享\工作计划\7组资料库\001-基础资料库\002-地库库\002-地下\003-附建式车库（大底板）2地库停车的构成地下车库建筑构成出入口通道车位辅助用房建筑技术结构水电通风建筑防火地下人防2.1建筑构成2.1.1出入口----数量《汽车库建筑设计规范》规定：a:特大、大、中型汽车库的库址出入口应设于城市次干道，不应直接与主干道连接。b:汽车库库址的车辆出入口，距离城市道路的规划红线不应小于7.5m，并在距出入口边线内2m处作视点的120°范围内至边线外7.5m以上不应有遮挡视线障碍物。(如下图1）c:库址车辆出入口与城市人行过街天桥、地道、桥梁或隧道等引道口的距离应大于50m；距离道路交叉口应大于80m。《民用建筑设计通则口或高架路》规定,建筑基地内地下车库的出人口设置应符合下列要求：a:地下车库出入口距基地道路的交叉路的起坡点不应小于7.50m；(如下图2）b:地下车库出入口与道路垂直时，出人口与道路红线应保持不小于7.50m安全距离；(如下图3）c:地下车库出入口与道路平行时，应经不小于7.50m长的缓冲车道汇入基地道路。(如下图4）图1图3图2地下车库出入口距基地道路交叉口的距离地下车库出入口距高架路起坡点的距离地下车库出入口与道路水平地下车库出入口与道路垂直图42.1.1出入口----数量及宽度车库停车数量出入口数量（个）出入口宽度1≤50辆一个单车道出入口国家规定最小宽度：单车4.0米，双车7.0米251～100辆的地下车库一个双车道出入口，或者两个单车道出口3或51～150辆的地上车库（含半地下车库）4＞100辆的地下车库两个单车道出口5或＞150辆的地上车库（含半地下车库）2.1.1出入口----坡道类型整圆形坡道半圆形坡道坡道的类型从基本形式上可分为直线形坡道和曲线形坡道。在选择车库坡道类型时，并没有固定的模式，由于基地条件的复杂性，往往难于采用单一类型的坡道，常常出现折线形坡道或直线与曲线相结合等坡道。直线长坡道直线短坡道倾斜楼板坡道在地下车库中的位置基本上有以下三种方式：即坡道在车库主体建筑之内；坡道在车库主体建筑之外；坡道一部分在车库内，一部分在车库外。三种情况各有优、缺点，实际工程中应根据具体情况灵活处理。2.1.1出入口----坡道位置2.1.1出入口----坡度①汽车库内通车道的最大坡度，详见下图：注：曲线坡道坡度以车道中心线计。②停车场坡度不应超过0.5%，以免发生溜滑。《技术措施，5.1.9条》③汽车库内当回车道纵向坡度大于10%时，坡道上、下端场均应设置缓坡段，其直线段直线缓坡段的水平坡度不应小于3.6m，缓坡坡度为直线坡道坡度15%（最大）的1/2，即为7.5%；曲线段的直线缓坡为曲线坡道坡度12%（最大）的1/2，即为6.0%；曲线段的曲线缓坡段的水平长度不应小于2.4m，曲线半径不应小20m，缓坡段的中点为坡道原起点或止点；详见下图：2.1.1出入口----坡度④入地下室车库的坡道端部宜设档水反坡和横向通长雨水截水沟，雨水截水沟通常应设两道，第一道在入口处，第二道设在坡道加顶盖的下方2000～3000处，详见下图：2.1.1出入口----反坡2.1.1出入口----通道宽度项目停车方式垂直通道方向（m）Wt平...
