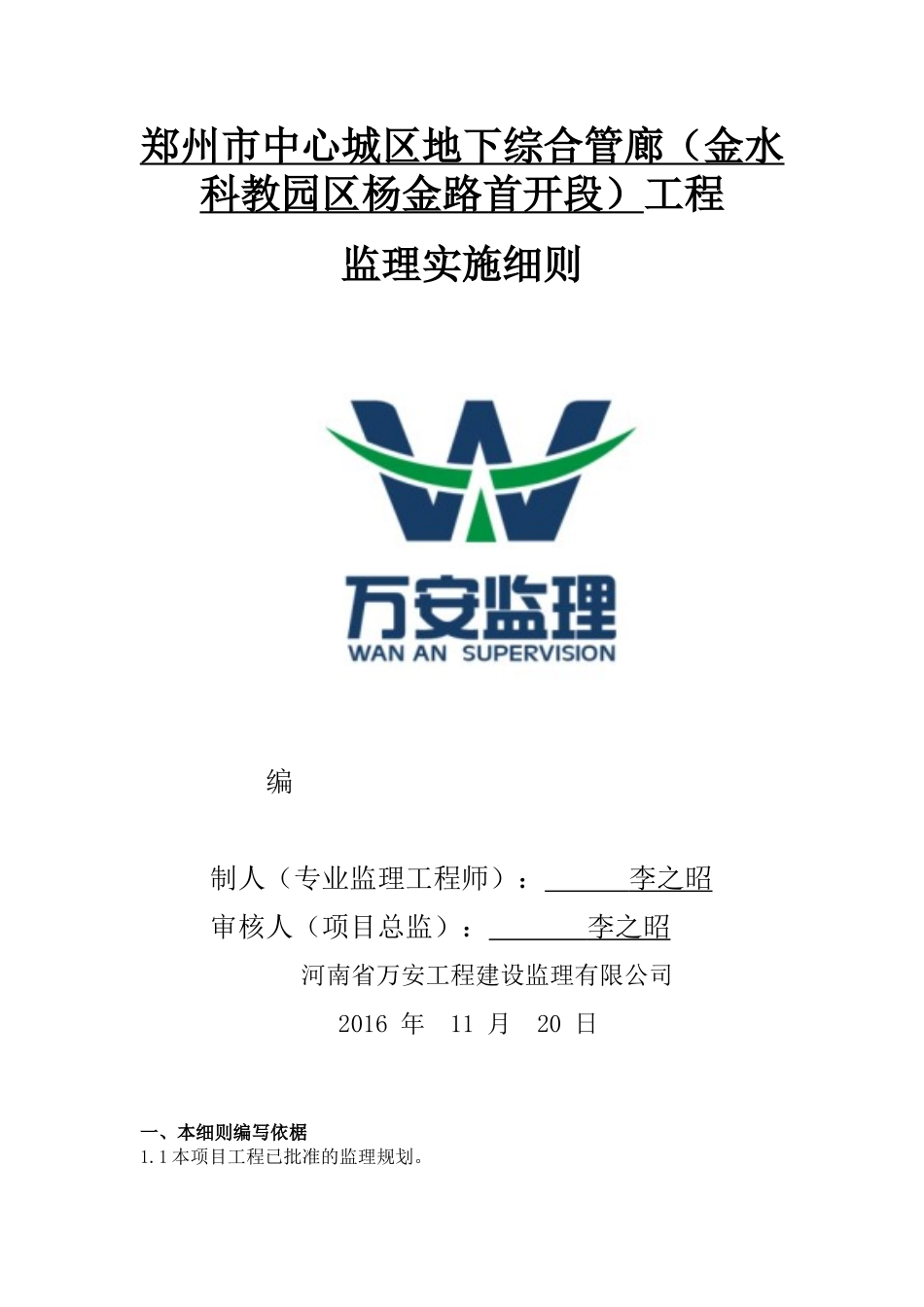

郑州市中心城区地下综合管廊（金水科教园区杨金路首开段）工程监理实施细则编制人（专业监理工程师）：李之昭审核人（项目总监）：李之昭河南省万安工程建设监理有限公司2016年11月20日一、本细则编写依椐1.1本项目工程已批准的监理规划。1.2由中国市政工程华北设计研究总院有限公司第五设计研究院的设计图纸。1.3国家、行业及云南省现行的其他有效设计标准、规范、规程和标准图集：1.3.1《建设工程监理规范》GB50319--20161.3.2《建筑工程施工质量验收统一标准》GB50300-20121.3.3《城市综合管廊工程技术规范》GB50838-20151.3.4《砌体工程施工质量验收规范》GB50203-20111.3.5《地下工程防水技术规范》GB50108-20081.3.6《建筑工程施工质量验收统一标准》GB50300-20161.3.7《建筑工程质量检验评定标准》GB50301-20121.3.8《建筑基坑支护技术规程》（JGJ120-2012）1.3.9《建筑地基基础设计规范》GB50007-20141.3.10《钢结构设计规范》GB50017-20031.3.11《钢筋焊接及验收规程》JGJ18-20121.3.12《建筑基坑工程检测技术规范》GB50497-20091.4工程施工组织设计、工程委托监理合同、程建筑工程施工合同、工程招投标文件、《郑州市金水科教园区杨金路管廊工程详细勘察报告》。二、工程概况1、工程基本情况：1.1工程名称：郑州市地下综合管廊试点工程1.2工程地点：郑州市金水科教园区。1.3建设单位:郑州公用事业投资发展有限公司。1.4设计单位：中国市政工程华北设计研究总院有限公司第五设计院1.5勘察单位：中航勘察设计研究院有限公司1.6施工单位：中国建筑第二工程局三、工程概况及特点位置杨金路（渔场路-鸿苑路）综合管廊首开段全长约0.82公里。管廊分四舱，分别是综合1舱（热力、污水）、综合2舱（给水、再生水、通信）、电力舱和燃气舱。1、综合管廊各舱室划分防火分区；每区之间设一防火隔墙，隔墙设置甲级防火安全门，防火墙采用不增燃加气砼砖。2、舱内地面采用C20细石砼以1.5%找横坡，全部做法最低处100mm。3、垫层施工时须遵守《建筑地基处理技术规范》（JGJ79—2002）及《建筑地基基础工程施工质量验收规范》（GB—50202—2002）的有关规定。4、逃生舱、吊装舱以及排水、排风严格按照图纸要求进行监理。5、预埋件材料钢板：Q235B，支架选用Q235级热轧角钢或槽钢，结构件之间采用焊接连接，焊条采用E43XX型，图中未注明焊缝均为搭接满焊，焊缝高度均为6mm对接为二级，其余为三级。钢构件以及预埋件除锈后防腐，防腐漆膜后不宜小于120um。6、钢筋、钢结构材质均符合GB50011-2010中3.9.2条规定。7、位置如下图：8、四、工程施工监理要求1、事前质量监理要求：排查现场情况，对现场的需要拆迁物进行统计，例如房屋、道路、树木和各类管线。协助业主一起制定保通道路、拆迁计划，为开工做出充分的准备。A、监理人员对综合管廊工程项目在现场的沟槽开挖前应熟悉和审核各专业设计图纸，在此基础上，参加施工技术交底会议。由设计人员介绍和说明，施工人员和监理工程师可对图纸中存在的问题，提出意见，并经设计人员认可，才能实施。参与地勘但单位或设计单位的控制桩的交接，督促施工单位进行控制桩的引入现场，并进行复核。B、审查承包商资质，审查管理人员，技术人员资格，对特殊工种人员（如焊工、起重工、安装工）要持有操作证，由监理人员认可后才能实施。C、组织讨论和审查施工组织设计和施工技术方案。必须经过监理工程师审核确认后方可施工，承包单位不得擅自改动。对工程中技术难度大的或有特殊技术要求的部分，需要承包单位做出专题技术施工方案及相应的技术措施，由专业监理工程师组织专门审核通过后予以实施。D、在沟槽主体结构施工时安装施工人员必须密切配合砼浇筑作好一切安装前期工作，专业监理工程师应及时检查并签认隐蔽工程验收单，在安装开始前砼浇筑施工时，做好设备基础尺寸大小位置、标高、坡度等，必须符合设计要求，监理工程师应配合安装施工单位进行现场复测复量。不符合要求的提出整改要求直到合格。E、监理人员对进场的材料和设备必须检查，检查合格并履行手续后方可使用。同时对检测单位、商品砼拌合站、防水厂家进行考察，与投资公司、施工单位共...
