大华解决方案及配置选型VIP免费

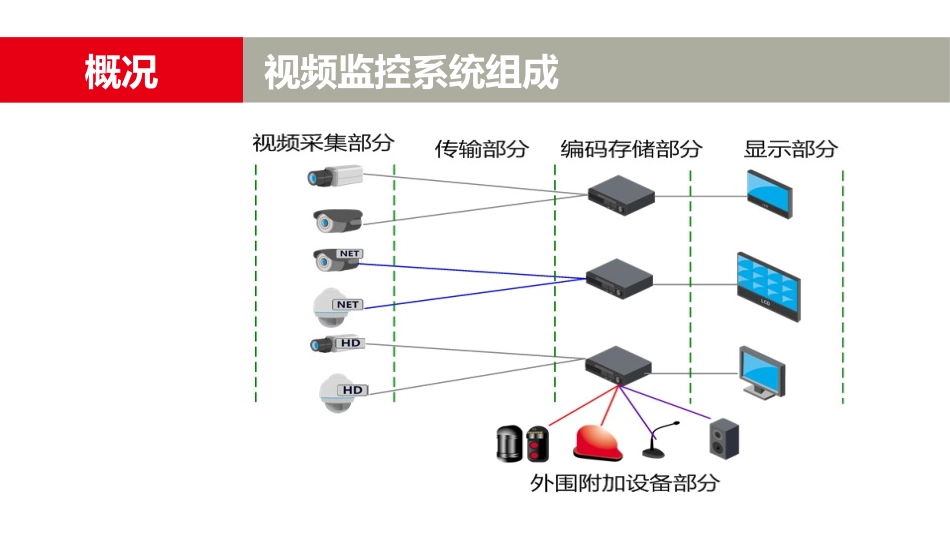

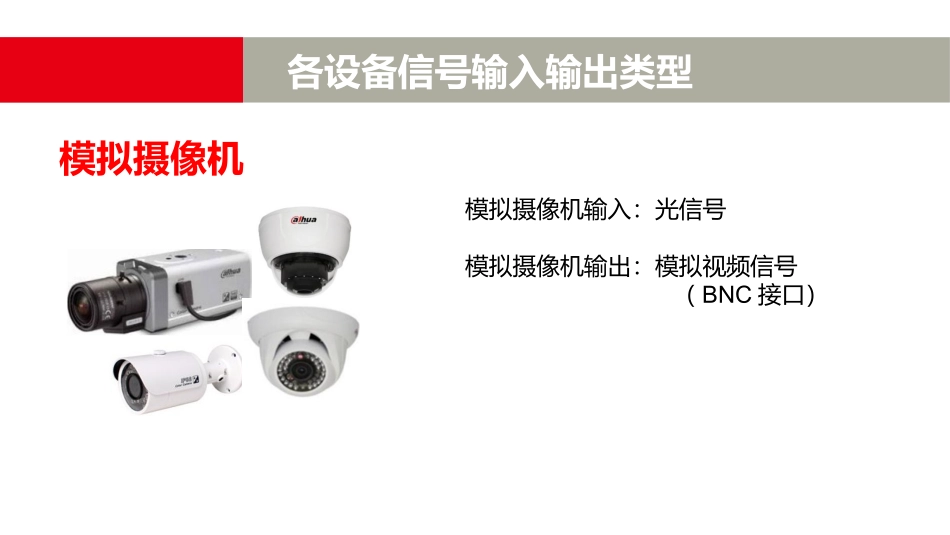

解决方案及配置选型概况视频监控系统组成各设备信号输入输出类型模拟摄像机模拟摄像机输入：光信号模拟摄像机输出：模拟视频信号（BNC接口）各设备信号输入输出类型网络摄像机网络摄像机输入：光信号网络摄像机输出：网络信号（网口）附加接口：音频输入、音频输出、报警输入（开关量）报警输入（开关量）各设备信号输入输出类型硬盘录像机硬盘录像机输入：模拟视频信号（BNC接口）音频输入、音频输出报警输入（开关量）报警输出（开关量）硬盘录像机输出：网络信号（网口）解码视频输出（BNC/VGA/HDMI）环通接口（BNC接口输出）控制接口：RS485（球机控制接口）RS232各设备信号输入输出类型网络硬盘录像机网络硬盘录像机输入：网络信号（网口）音频输入、报警输入（开关量）网络硬盘录像机输出：网络信号（网口）音频输出、报警输出（开关量）解码视频输出（BNC/VGA/HDMI）控制接口：RS485（不用于球机控制）RS232各设备信号输入输出类型编码器编码器输入：模拟视频输入（BNC接口）编码器输出：网络信号（网口）各设备信号输入输出类型解码器解码器输入：网络信号（网口）解码器输出：模拟视频信号（BNC/VGA/HDMI）各设备信号输入输出类型矩阵矩阵输入：网络信号（BNC/VGA/莲花头）矩阵输出：模拟视频信号（BNC/VGA/莲花头）各设备信号输入输出类型矩阵各设备信号输入输出类型显示设备显示设备输入：模拟视频信号（BNC/VGA/HDMI）解决方案简单模拟系统解决方案组合模拟系统1解决方案组合模拟系统2解决方案组合模拟系统3解决方案组合模拟系统4解决方案简单网络系统交换机解决方案组合网络系统1交换机交换机解决方案组合网络系统2解决方案组合网络系统3解决方案模数混合方案1解决方案模数混合方案2解决方案平台方案将服务器和磁盘阵列以及平台合成，即为7016产品设备选型模拟摄像机模拟摄像机枪机半球球机带红外非红外枪机半球球机480线540线600线700线750线480线540线600线700线750线红外枪机、半球均标配镜头、护罩，故不需再选；非红外枪机一般都不配镜头、护罩，需另配；球机都自带镜头、护罩、云台；模拟枪机、半球只需连接电源线、视频线即可；模拟球机需连接电源线、视频线、控制线设备选型网络摄像机网络摄像机枪机半球球机带红外非红外枪机半球球机标清130万200万……红外枪机、半球均标配镜头、护罩，故不需再选；非红外枪机一般都不配镜头、护罩，需另配；球机都自带镜头、护罩、云台；网络枪机、半球、球机都只需连接电源线、网线即可；标清130万200万……设备选型镜头选型镜头焦距3.6mm6mm8mm12mm16mm25mm监控角度约80°约65°约45°约30°约24°约11°10处视场宽度约16m约10m约7.5m约5m约3.5m约2.4m以1/3英寸CCD为例若相机CCD尺寸大于1/3英寸，则相同焦距下，监控角度变大设备选型摄像机类型选择开阔场地、监控范围较广：使用球机监控枪机与半球监控效果一样，根据现场环境、安装难易决定枪机最少要使用支架，可以立杆架装、壁装、吊顶安装半球一般使用天花板安装或墙面侧装枪机、半球安装后镜头角度、视场固定不变，使用在重要且紧急的场所，要求始终要有监控画面的地方；球机安装后可以转动、变倍，使用在重要但不紧急的场所，转动、变倍后只能监看一部分场景根据现场光环境决定使用红外或非红外设备设备选型硬盘录像机DVRDVRCIF编码D1编码960H编码4路视频输入8路视频输入16路视频输入1块硬盘2块硬盘8块硬盘带报警、音频不带报警、音频设备选型硬盘录像机DVR分辨率码流(M)单路视频每小时录像文件大小(GB)单路视频每天录像文件大小(GB)单路视频30天录像文件大小(TB)D120.85210.61960H2.51.0926.40.77硬盘录像机选择应综合接入路数和存储容量考虑。即录像机的接入路数要大于等于摄像机数量，可使用硬盘容量要大于等于实际使用存储的容量。一般硬盘的利用率在90%左右，即一块1T的硬盘，实际能使用的容量只有900G左右。设备选型网络硬盘录像机NVRNVR4路D1视频输入8路D1视频输入16路D1视频输入1块硬盘2块硬盘8块硬盘带报警、音频不带报警、音频32路D1视频输入64路D1视频输入100路以上D1视频输入16块硬盘带POE供电口带switch交换口设备选型网络硬盘录像机NVR分辨率码流(M)...
