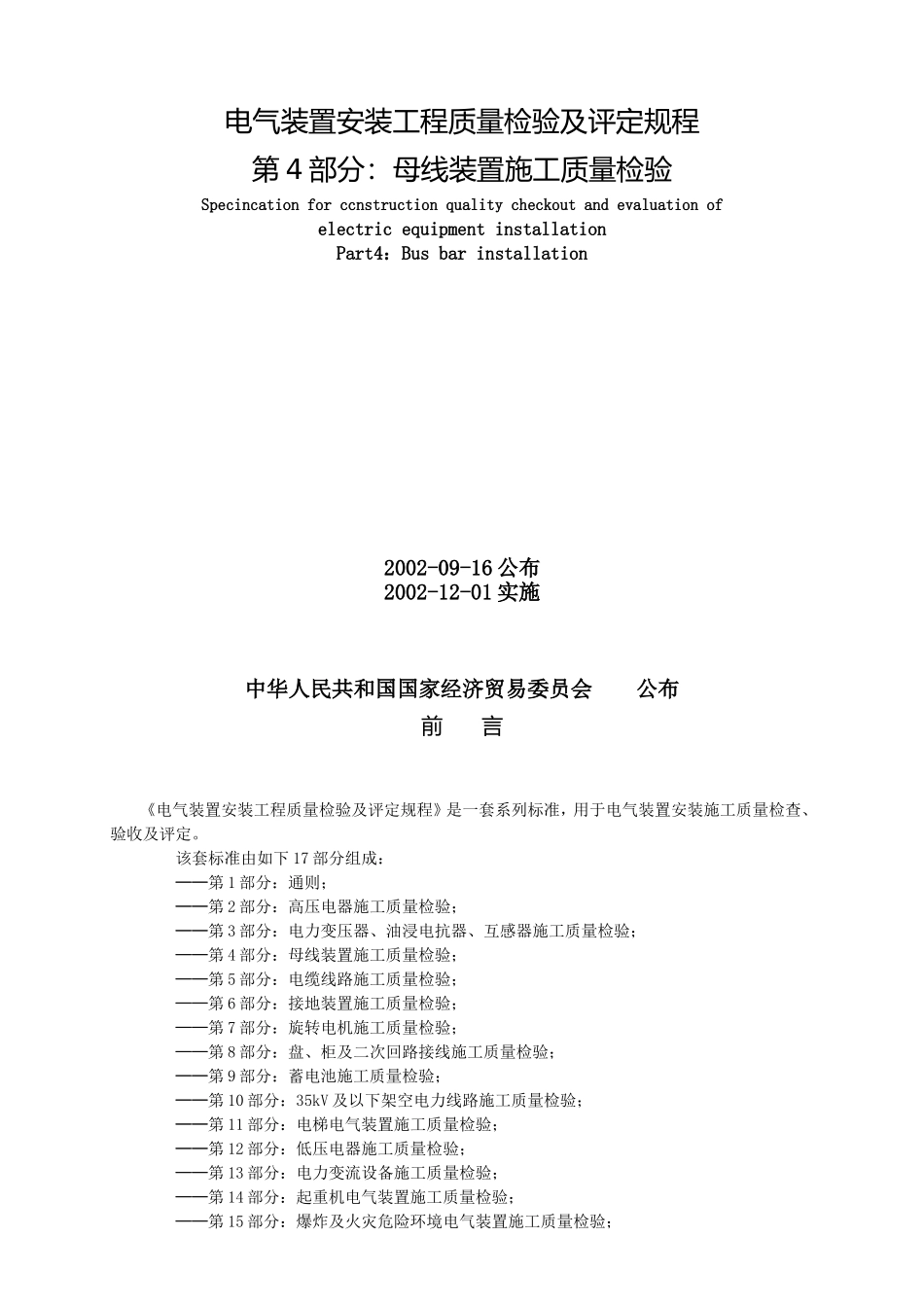

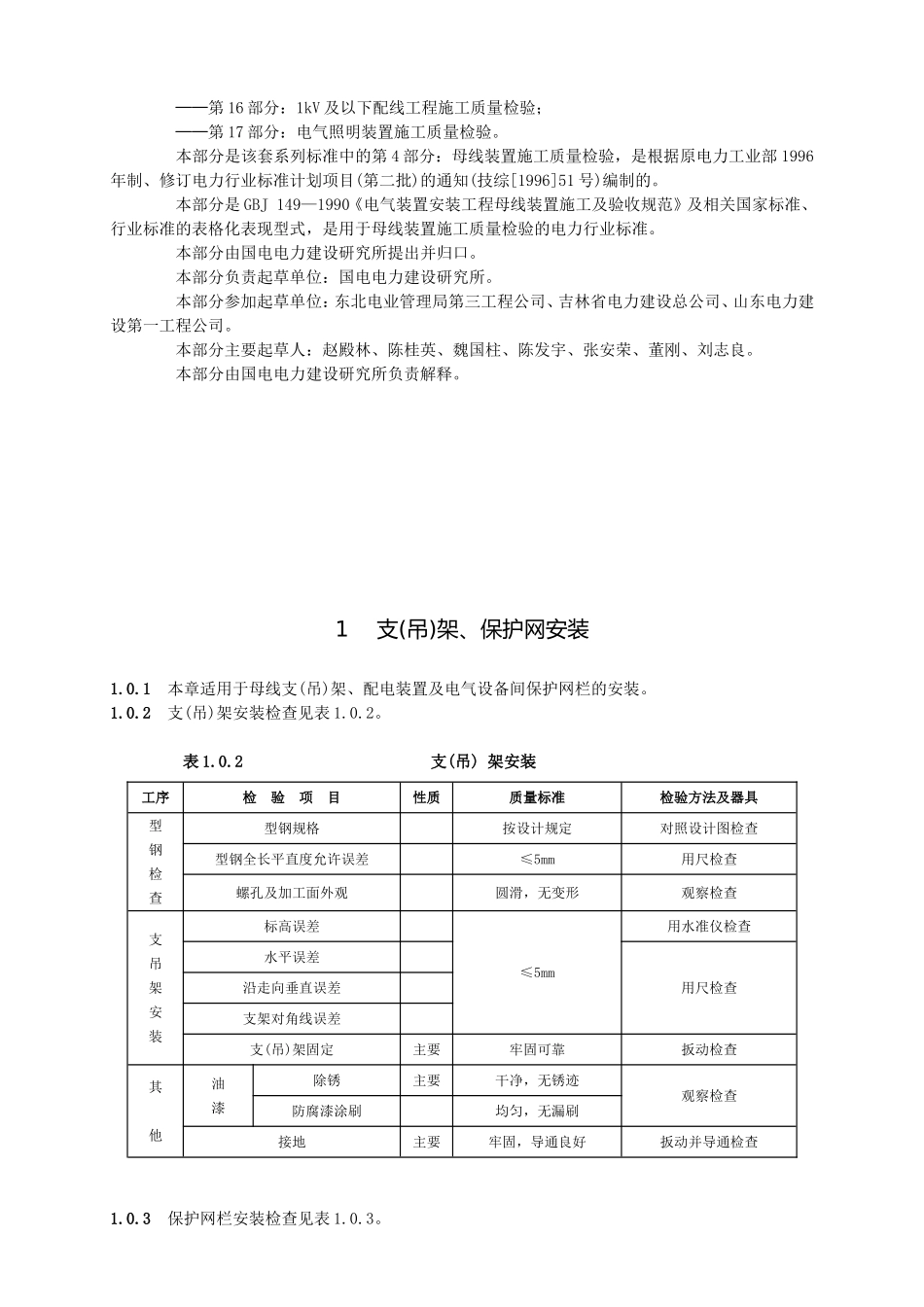

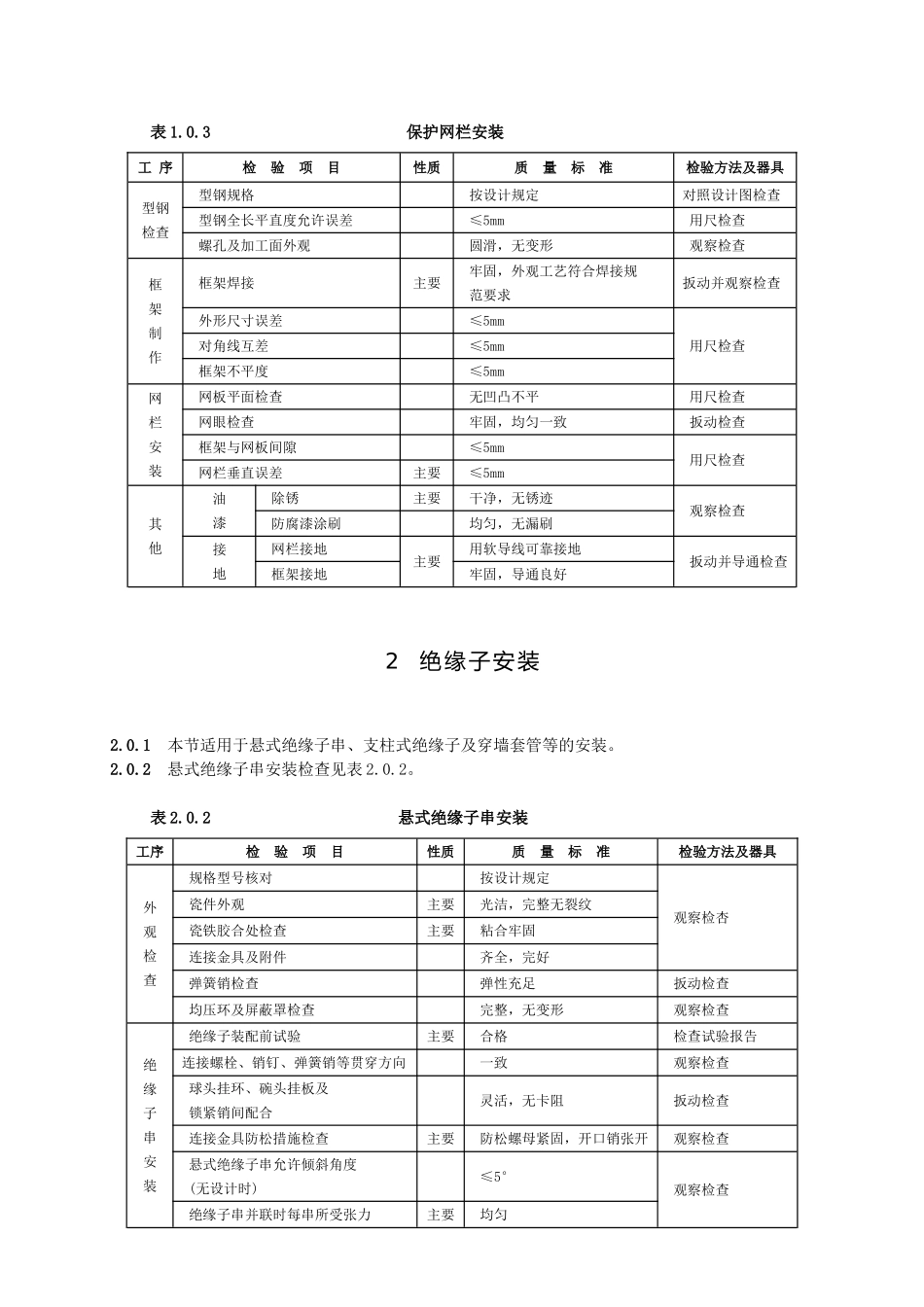

电气装置安装工程质量检验及评定规程第4部分：母线装置施工质量检验SpecincationforccnstructionqualitycheckoutandevaluationofelectricequipmentinstallationPart4：Busbarinstallation2002-09-16公布2002-12-01实施中华人民共和国国家经济贸易委员会公布前言《电气装置安装工程质量检验及评定规程》是一套系列标准，用于电气装置安装施工质量检查、验收及评定。该套标准由如下17部分组成：——第1部分：通则；——第2部分：高压电器施工质量检验；——第3部分：电力变压器、油浸电抗器、互感器施工质量检验；——第4部分：母线装置施工质量检验；——第5部分：电缆线路施工质量检验；——第6部分：接地装置施工质量检验；——第7部分：旋转电机施工质量检验；——第8部分：盘、柜及二次回路接线施工质量检验；——第9部分：蓄电池施工质量检验；——第10部分：35kV及以下架空电力线路施工质量检验；——第11部分：电梯电气装置施工质量检验；——第12部分：低压电器施工质量检验；——第13部分：电力变流设备施工质量检验；——第14部分：起重机电气装置施工质量检验；——第15部分：爆炸及火灾危险环境电气装置施工质量检验；——第16部分：1kV及以下配线工程施工质量检验；——第17部分：电气照明装置施工质量检验。本部分是该套系列标准中的第4部分：母线装置施工质量检验，是根据原电力工业部1996年制、修订电力行业标准计划项目(第二批)的通知(技综[1996]51号)编制的。本部分是GBJ149—1990《电气装置安装工程母线装置施工及验收规范》及相关国家标准、行业标准的表格化表现型式，是用于母线装置施工质量检验的电力行业标准。本部分由国电电力建设研究所提出并归口。本部分负责起草单位：国电电力建设研究所。本部分参加起草单位：东北电业管理局第三工程公司、吉林省电力建设总公司、山东电力建设第一工程公司。本部分主要起草人：赵殿林、陈桂英、魏国柱、陈发宇、张安荣、董刚、刘志良。本部分由国电电力建设研究所负责解释。1支(吊)架、保护网安装1.0.1本章适用于母线支(吊)架、配电装置及电气设备间保护网栏的安装。1.0.2支(吊)架安装检查见表1.0.2。表1.0.2支(吊)架安装工序检验项目性质质量标准检验方法及器具型钢检查型钢规格按设计规定对照设计图检查型钢全长平直度允许误差≤5mm用尺检查螺孔及加工面外观圆滑，无变形观察检查支吊架安装标高误差≤5mm用水准仪检查水平误差用尺检查沿走向垂直误差支架对角线误差支(吊)架固定主要牢固可靠扳动检查其他油漆除锈主要干净，无锈迹观察检查防腐漆涂刷均匀，无漏刷接地主要牢固，导通良好扳动并导通检查1.0.3保护网栏安装检查见表1.0.3。表1.0.3保护网栏安装工序检验项目性质质量标准检验方法及器具型钢检查型钢规格按设计规定对照设计图检查型钢全长平直度允许误差≤5mm用尺检查螺孔及加工面外观圆滑，无变形观察检查框架制作框架焊接主要牢固，外观工艺符合焊接规范要求扳动并观察检查外形尺寸误差≤5mm用尺检查对角线互差≤5mm框架不平度≤5mm网栏安装网板平面检查无凹凸不平用尺检查网眼检查牢固，均匀一致扳动检查框架与网板间隙≤5mm用尺检查网栏垂直误差主要≤5mm其他油漆除锈主要干净，无锈迹观察检查防腐漆涂刷均匀，无漏刷接地网栏接地主要用软导线可靠接地扳动并导通检查框架接地牢固，导通良好2绝缘子安装2.0.1本节适用于悬式绝缘子串、支柱式绝缘子及穿墙套管等的安装。2.0.2悬式绝缘子串安装检查见表2.0.2。表2.0.2悬式绝缘子串安装工序检验项目性质质量标准检验方法及器具外观检查规格型号核对按设计规定观察检杏瓷件外观主要光洁，完整无裂纹瓷铁胶合处检查主要粘合牢固连接金具及附件齐全，完好弹簧销检查弹性充足扳动检查均压环及屏蔽罩检查完整，无变形观察检查绝缘子串安装绝缘子装配前试验主要合格检查试验报告连接螺栓、销钉、弹簧销等贯穿方向一致观察检查球头挂环、碗头挂板及锁紧销间配合灵活，无卡阻扳动检查连接金具防松措施检查主要防松螺母紧固，开口销张开观察检查悬式绝缘子串允许倾斜角度(无设计时)≤5°观察检查绝缘子串并联时每串所受张力主要均匀绝缘子串吊装前整体检查清洁，装配...
